1）绘制上吊车走道钢梯开孔处的栏杆在3个上吊车走道钢梯开孔处均设置栏杆：
[*]进入楼层平面“▽11.000平面图”，点击“设计栏”-“建模”-“扶手”进入绘制状态；
[*]栏杆类型为“钢梯及平台栏杆”，“底部偏移”值为“-70”；

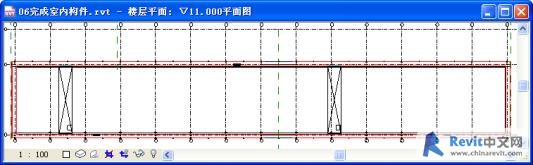

[*]绘制栏杆的路径（图1）并完成栏杆。
图1
即可。
" name="ifr1" frameborder="0" allowtransparency="true" scrolling="yes" width="100%" height="" marginwidth="0" marginheight="0" hspace="0" vspace="0">［提示］由于在设置栏杆属性时，在其类型参数中为“栏杆偏移”参数设置了偏移值，因此顺时针或逆时针绘制栏杆会造成栏杆的位置是位于路径线的外侧还是内侧。如果完成后的栏杆偏移的方向相反，只需选中栏杆，点击出现的“翻转扶手方向”标记
即可。
即可。
" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看2）绘制吊车走道栏杆在▽11.000处的环行吊车检修走道的两侧设置栏杆，并在轴网“A”与“15”交汇处预留上屋面检修出口的位置。
绘制的栏杆类型为“钢梯及平台栏杆”，“底部偏移”值为“-70”，栏杆共有内侧及外侧两段：在绘制内侧栏杆时，注意在轴网“A”、“B”处的栏杆与吊车两段的距离符合安全距离（图2）。绘制完成的栏杆的平面位置如图3。
图2
图3
