Revit官方教程丨调整导入的图形文件
另外，可以在立面视图中选择此几何图形，然后移动此图形以调整基准底部偏移值。
要将几何图形移至底部标高下方，请输入一个负偏移值。
例如，假设您要导入台灯的三维模型以放置在客厅的桌子上。客厅房间标高 (1-A) 略低于标高 1。导入灯时，灯会放置在标高 1 处，从而浮在桌面上。

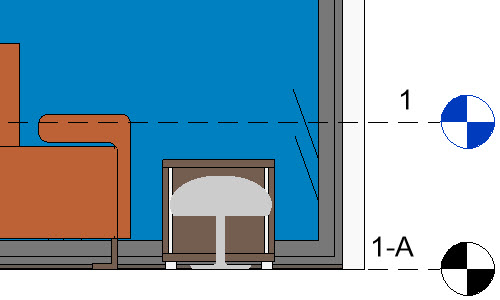

灯应与标高 1-A 相关联，因此请在“属性”选项板上，更改其底部标高。但现在，桌子放置在标高 1-A 的楼层上。

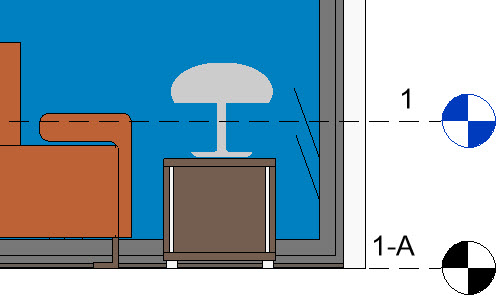

若在桌子上放置台灯，请指定与桌子高度匹配的偏移值。
如果导入符号位于视图的背景中，则将位于视图所有模型图元之后。如果导入符号位于视图的前景中，则将位于模型图元（例如墙）之前， 但仍位于详图构件和注释之后。
注： 视图专有的导入符号是在选择了“仅当前视图”选项的情况下导入的那些文件。放置在背景的导入符号会在模型图元之后绘制。 | 放置在前景的导入符号会在模型图元之前绘制。 |
|
|
或者从选项栏上选择“背景”或“前景”。
当导入符号设置为“前景”时，使用排序顺序工具将导入符号移动到详图构件之前或之后。当导入符号设置为“背景”时，排序顺序工具将不会影响导入符号。有关排序顺序工具的详细信息，请参见对详图的绘制顺序进行排序。
