添加钢梯在吊车梁桁架上的开孔

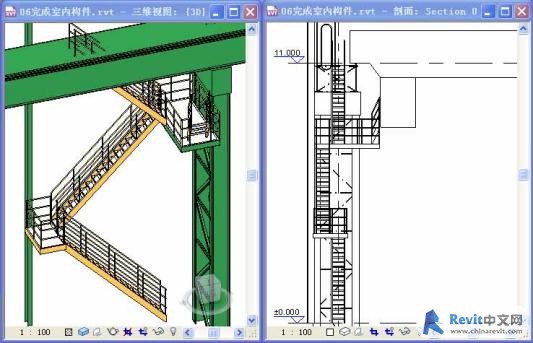

从图18中可以看到，上到吊车检修走道的钢梯被走道楼板所阻断，需要开设人孔。
图18
[*]进入楼层平面“▽11.000平面图”，修改该视图属性中的实例参数“基线”的值为“▽7.500平面图”；
[*]点击“设计栏”-“建模”-“洞口”-“面洞口”，在视图中拾取吊车梁桁架进入绘制状态；（图19）
图19
[*]点击“设计栏”-“绘制”-“线”来绘制洞口轮廓；（图20）
图20
[*]点击“设计栏”-“绘制”-“完成绘制”即可在吊车梁桁架上开孔。（开孔完毕后设置“▽11.000平面图”视图属性中的实例参数“基线”的值还原为“无”；
如果你的浏览器不支持嵌入框，请点这里查看
[*]将轴网“3”处的洞口复制到轴网“13”处的钢梯位置。
绘制上吊车走道钢梯
本案例在轴网“B”和“7”的交汇处设置一处上吊车走道钢梯，该钢梯与轴网“A”处的钢梯相似，仅没有上吊车平台及上驾驶室小梯，可以在原有钢梯上进行修改：
[*]将轴网“A”上的钢梯及平台、栏杆及吊车梁桁架上的开孔进行镜像并移动到轴网“B”和“7”的交汇处；
[*]删除上驾驶室小梯，编辑▽7.600的上吊车平台的平面轮廓；（图21）
图21
[*]编辑▽7.600平台的栏杆（删除一段，保留2段）。（图22）
图22
