本帖最后由 中文网小编 于 2019-11-4 11:39 编辑在本案例中应用的桁架系统包括纵向的吊车梁桁架及位于山墙的吊车走道兼抗风桁架。
1）桁架族的特点

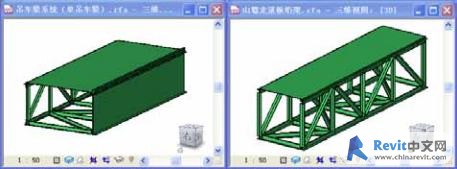

在本案例中使用的桁架族有两种：“吊车梁系统（单吊车梁）.rfa”、“山墙走道板绗架.rfa”。（图1）在提供的族中以及设置好了本案例中需要使用的族类型的参数。
图1
[*]族参数可以调整桁架的宽度（厚度参数有轴线左右两侧的宽度来分别控制）、高度，桁架纵向的节点数根据桁架的长度来自行确定；
2） 绘制吊车梁桁架
[*]载入族“吊车梁系统（单吊车梁）.rfa”；

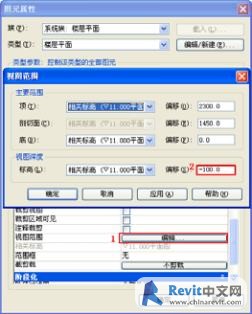

[*]进入楼层平面“▽11.000平面图”，为了能看见即将绘制的桁架，修改该视图的视图范围：使用“右键菜单”-“视图属性”打开“图元属性”对话框，单击“视图范围”按钮打开“视图范围”对话框，修改“视图深度”的偏移值为“-100”；（图2）
图2
[*]单击“设计栏”-“结构”-“梁”，在类型选择器中选择类型“吊车梁系统（单吊车梁）：（900+750）X1200”，从轴网“1”与“A”的交点绘制梁至轴网“15”与“A” 的交点；

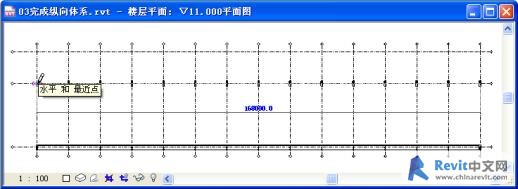

[*]同样从轴网“15”与“B”的交点绘制梁至轴网“1”与“B” 的交点；（图3）
图3
”来实现其关于轴网的镜像。
" name="ifr1" frameborder="0" allowtransparency="true" scrolling="yes" width="100%" height="" marginwidth="0" marginheight="0" hspace="0" vspace="0">［提示］由于绘制的桁架不是关于轴网对称的，因此绘制的起点和终点的先后次序会影响到桁架关于轴网的左右位置。如果绘制完成后发现桁架的左右发现相反，请在平面视图中选中对象，单击出现的翻转符号“
”来实现其关于轴网的镜像。
”来实现其关于轴网的镜像。" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看
[*]在类型选择器中选择类型“山墙走道板绗架：山墙走道板绗架08”，从轴网“1”与“A”的交点绘制梁至轴网“1”与“B” 的交点；从轴网“15”与“B”的交点绘制梁至轴网“15”与“A” 的交点。
[*]调整4条桁架的4个交点的交接状态，托动相交处桁架的端部控制点（蓝色原点）到需要的部位（图4）。（图5为一个调整后的交点部位的交接状态）
图4
图5
如果你的浏览器不支持嵌入框，请点这里查看

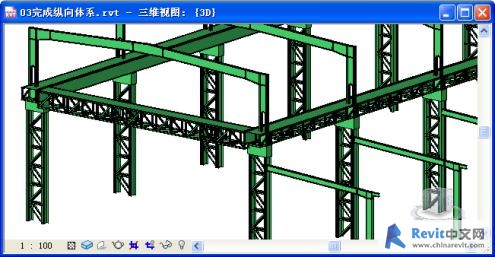

[*]至此完成桁架模型的建立。（图6为完成后的模型状态）
图6
