本帖最后由 中文网小编 于 2019-10-31 15:15 编辑1）添加垂直轴网
[*]进入“标高1”楼层平面，通过“设计栏”-“基本”-“轴网”，并在“类型选择器”中选择轴网类型为“单圈轴号”，绘制第一根垂直轴网，轴线的默认编号为“1”；

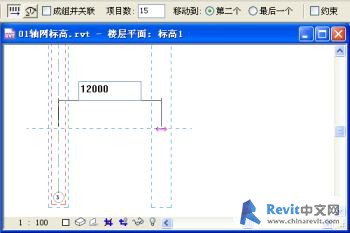

[*]由于本案例厂房的柱距均为12米，则使用阵列方法快速建立其它垂直轴网：选中轴线“1”，单击“工具栏”中的“阵列”按钮 ，保持默认的“线型”阵列方式、取消“成组并关联”选项、项目数的数值设置为“15”（厂房有14个柱距）、保持默认的“移动到：第二个”选项，在楼层平面中单击阵列间距的起点，在确定间距终点时以输入数值的方式输入柱距值“12000” （图1）；
如果你的浏览器不支持嵌入框，请点这里查看
图1
2）添加水平轴网
[*]按照从下向上的顺序添加水平轴网，首先绘制下部第一条水平轴网，轴线的默认编号为“16”，修改轴网编号为“A”；

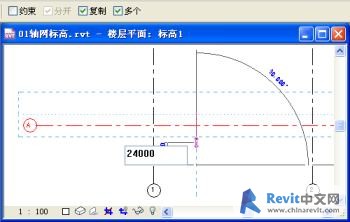

[*]选中该轴网，通过“工具栏”-“复制”按钮，复选“选项栏”中的“多个”选项，然后向上复制该轴线，以输入复制间距值的方式对新建轴网定位，输入第一跨的跨度值“24000”（图2），继续向上移动鼠标，输入第二跨的跨度值“12000”完成3条水平轴网的添加。
图2
如果你的浏览器不支持嵌入框，请点这里查看
