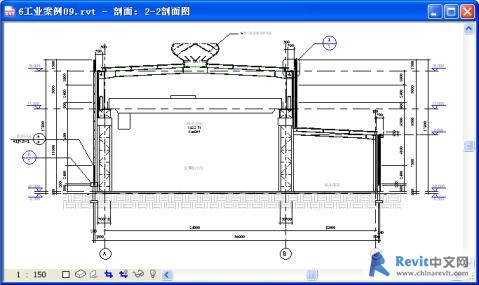

本帖最后由 中文网小编 于 2019-10-31 15:03 编辑添加项目文件中需要的主要标高，在该案例中的主要标高有“场地标高”、“地坪面标高”、“低跨柱顶标高”、“吊车轨面标高”、“高跨柱顶标高”。（见图1中的剖面视图）
图1
添加及设置标高的内容如下：
1） 修改应用样板中原有的标高：
[*]进入一个立面视图，修改原有“场地标高”的值“-0.450”为本案例的“场地标高”的值“-0.300”。选中该标高，然后单击标高的数值进入编辑状态（图2），将数值修改“-0.300”，在编辑框外单击鼠标完成并退出编辑状态；
图2
[*]修改原有“标高2”的值“4.000”为本案例的“低跨柱顶标高”的值“7.500”。选中该标高，单击“工具栏”中的“移动”按钮
，在立面视图中单击鼠标确定移动起始点，向上移动鼠标直到临时尺寸值为“3500”（图3）或者直接使用键盘精确输入移动值（图4）；
图3
图4
如果你的浏览器不支持嵌入框，请点这里查看2） 添加需要的新标高：

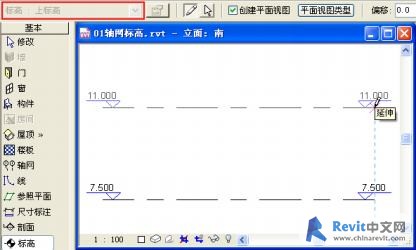

[*]进入立面视图，通过“设计栏”-“基本”-“标高”，并在“类型选择器”中选择标高类型为“上标高”，绘制标高“吊车轨面标高”，标高值为“11.000”，标高的两个端点与现有标高端点对齐（图5）；
图5

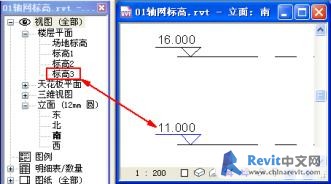

[*]使用复制方法添加“高跨柱顶标高”，标高值为“16.000”。选中现有的标高，单击“工具栏”中的“复制”按钮 ，复制一个新的标高。
如果你的浏览器不支持嵌入框，请点这里查看
图6
图7
