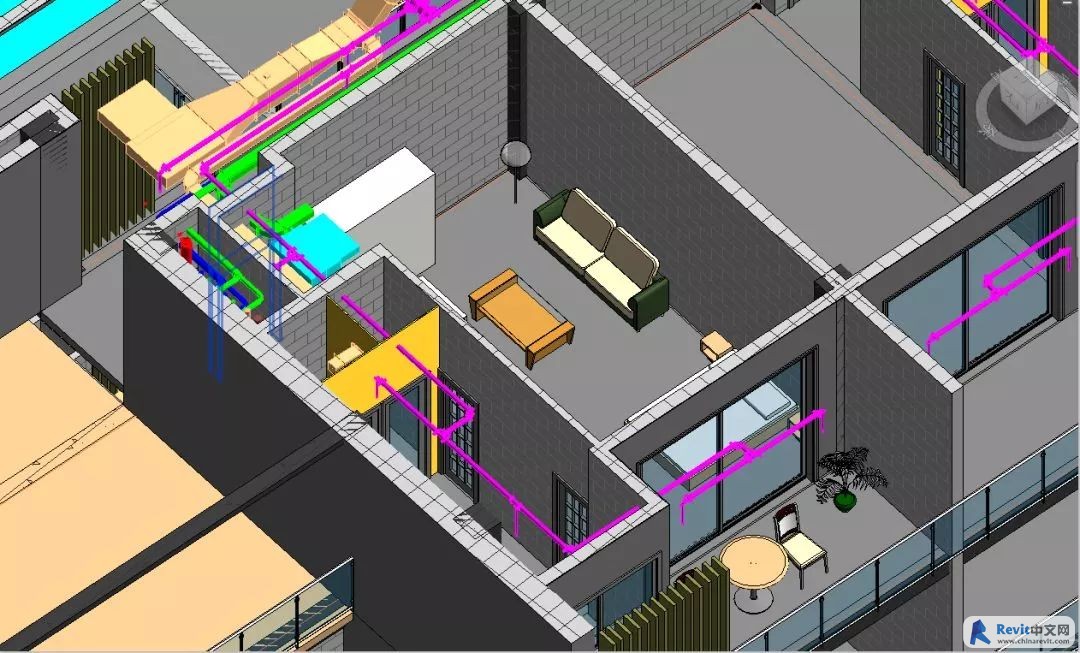

本帖最后由 中文网小编3号 于 2019-10-30 17:46 编辑在传统的CAD设计中，由于二维图纸等因素的制约，我们无法在图纸中直观的观察出建筑内部管道的安排与设计。而随着BIM技术的应用，我们可以通过BIM模型了解到整体的设计情况与其他管线的走势安排，帮助其他工程师更好的安排线路。那么如今BIM管道的绘制技巧都有哪些？让我们来看看BIM技术都是如何解决CAD设计问题的吧。
1、CAD的二维局限设计时在处理这类管一般设计者都是比较厌恶的，记得以前做CAD深化设计时，好不容易辛辛苦苦的将乱七八糟的一对水管捋的整齐，并且找到空间了，就因为排污管，坡度不够，又需要重新调整。
CAD 时代所有带坡度的管，都只是有个坡度标注，和其他水管的交接点真的很难确定空间定位高度及最终结果。要不就重新考虑带坡管道的问题，或懒一点的就是大概将就一下，错误就像多米诺一样延续下来。然后，施工的人为了不给自己找麻烦，就按照图纸将错就错，最后受伤的是用户。
2、二维CAD图纸在设计时容易出现差错还有就是在设计卫生间，这些立管又要先考虑坡度后。采用Y型三通连接，本来空间就塞的满满的，而这些具体的连接方式、做法在二位图纸很难体现的准确，空间占位就会很容易出错

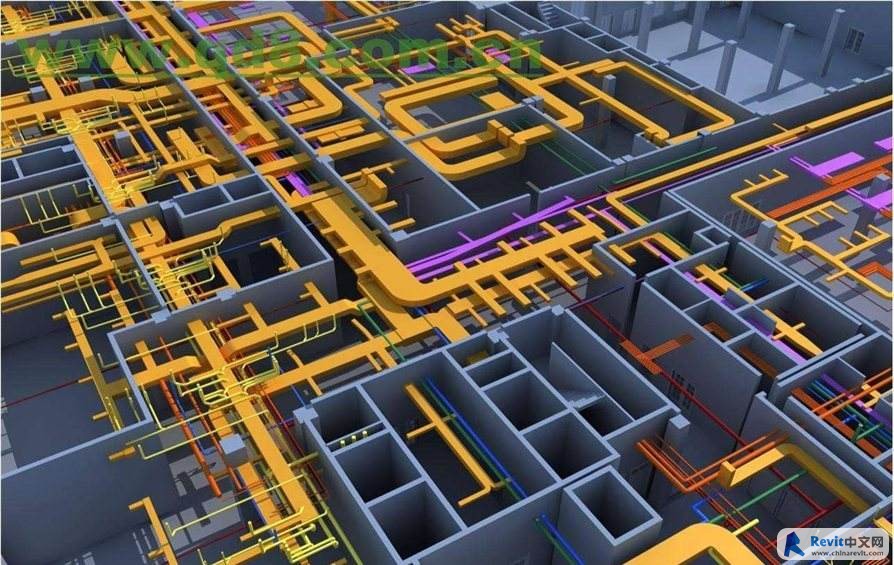

3、BIM对管道设计的巨大作用BIM的时代，对于管道设计的改善作用非常巨大，如：

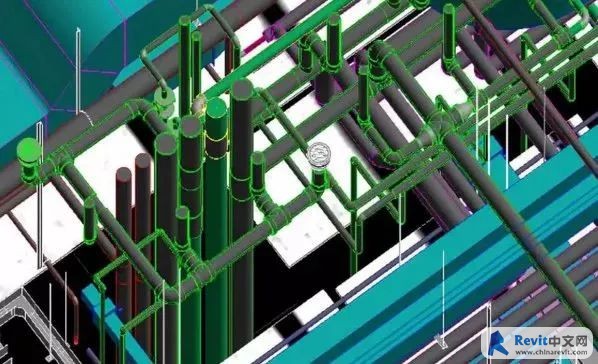

直接将重力水管的坡度搭建出来，任何一处管道相交的地方都会很明确空间定位。不仅可以通过点击管道得到管线实时标记管线高度，在满足空间净高的前提下，进行其他专业的管线排布。而且，根本不用再去抱着讨厌的计算器去核算是不是碰撞的问题。
传统的CAD设计要求每一个设计师拥有丰富的设计经验以及仔细的看图能力，但是在图纸的传递过程中，却容易出现数据丢失的情况，造成管线碰撞或者设计漏洞的情况。而BIM模型的最大特点也直接帮助了每个参建人员能够更直观的发现问题所在，无需对图纸非常详细的阅读与观察，大大降低了工程要求的时间和减少成本上的损耗。
