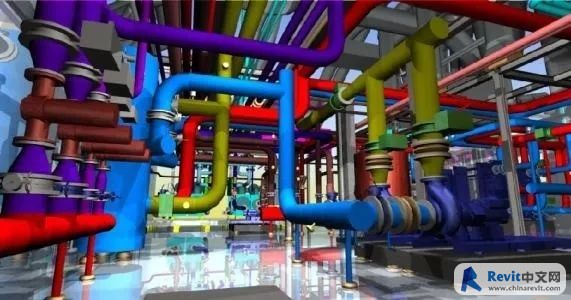

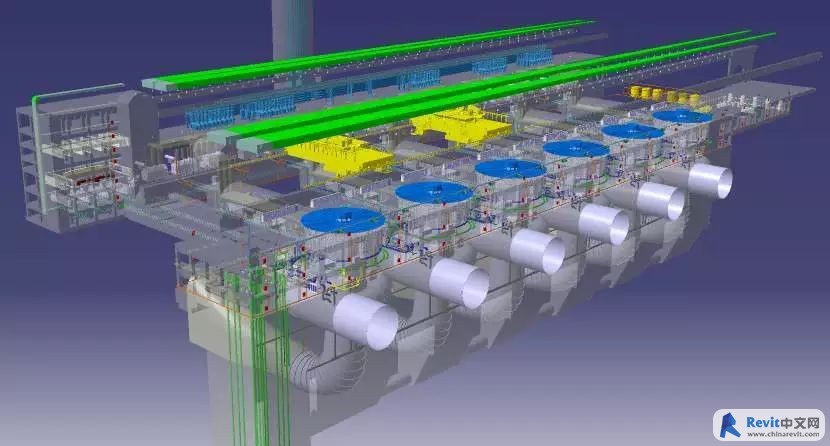

随着现代建筑的不断复杂化，在机电深化设计中，我们需要考虑的设计重点也越来越多。在传统的深化设计中，因为缺乏具体的表现，我们只能单纯的脑补来实现，也因此出现了不少因为弯头还出现的碰撞问题。而随着BIM技术的进步，施工中深化设计得到了极大改善，可以利用BIM模型进行更深层次的管道优化，大幅提升后期施工质量，减少变更与修改，从而达到降低成本的效果。那么在BIM机电深化设计中，BIM机电工程师都有哪些设计重点呢？让我们一起来看看吧。

1、留洞核查1.1 机电管线穿剪力墙、楼板是否留洞？（风管、风口、水管、电缆桥架、母线槽……）
1.2 留洞位置、尺寸是否满足要求？（留洞位置应避开梁、柱、楼梯等，不能影响建筑使用功能；留洞尺寸一般比管线要大，特别要注意风口留洞）
1.3 梁上留洞是否满足规范要求？（管线位于梁体中部1/3处为最好，即管中与梁中线重合最好，管洞上下距梁顶底距离不小于1/3梁高）
2、管井核查2.1 管井内是否有梁？（一般情况下管井内是不会有梁，尤其是风井内）
2.2 梁是否会与机电管线冲突？（主要是立管穿梁情况）
2.3 桥架、母线槽、水管在管井内会贴墙安装，注意此墙是否贴梁边沿？（防止出现管线避梁翻弯情况）
3、净高核查3.1 坡道、设备运输通道是否满足净高要求？
3.2 管线密集处是否满足净高要求？
3.3 大管线经过区域是否满足净高要求？
3.4 重力排水管道经过区域是否满足净高要求？
3.5 机电管线经过楼梯间是否能满足净高要求？（不能出现碰头）

4、防火卷帘核查4.1 梁下、柱帽下净高是否满足卷帘安装高度要求？（卷帘+卷帘盒后的高度）
4.2 是否存在梁下与卷帘之间预留管线安装空间不足情况？
4.3 是否存在防火卷帘高度不满足净高要求？
4.4 是否存在机电管线设计在卷帘里面的情况？
5、门高核查5.1 是否存在门高超出层高、坡道下门高超出坡道下净高等情况？（夹层、坡道下方易出现此情况）
5.2 是否存在电梯门高超出层高、预留电梯门洞净高不足等情况？（夹层易出现此情况）
5.3 梁下、柱帽下净高是否满足门安装高度要求？
5.4 是否存在梁下与门之间预留管线安装空间不足情况？
6、风井吊板、双层板核查6.1 吊板预留空间是否满足风管尺寸要求？
6.2 双层板预留空间是否满足风管尺寸要求？
6.3 双层板下方管线综合排布以后是否满足净高要求？
6.4 风管穿吊板、双层板是否留洞？
6.5 暖通、结构、建筑三专业图纸是否都有标注且标注一致？
7、空调机位吊板
7.1 空调机位吊板位置设置是否合理？
7.2 机电管线穿空调机位吊板是否留洞？
8、水管8.1 管道系统是否完整？管道信息标注是否正确？（喷淋、消火栓、生活给水、雨水、排水……）
8.2 平面图和系统图是否能对上？管道编号是否对应？
8.3 管道排布位置是否合理？（不能平行位于桥架正上方，不能穿越风井，不能进入电气用房：高低压配电房、控制室，电梯机房……）
8.4 管道翻弯时尽量上翻。（下翻会产生积水、存渣，即使安装泄水阀，水排往何处也是个问题）
8.5 暖通水管贴梁底布置时，需要考虑预留保温厚度。

9、风管9.1 系统是否完整？风管信息标注是否正确？（送风、回风、排风、新风、防排烟、厨房油烟、预留风管……）
9.2 平面图和系统图是否能对上？系统编号是否对应？
9.3 注意风口位置，下送还是侧送，不能遮挡风口。
9.4 高低压配电房内的风管不要位于配电柜等电气设备的正上方。
9.5 风机房平面图与大样图是否相符？
9.6 管线综合过程中往往因为净高不够，需对风管系统深化设计，通常对风管进行压扁处理。空调、通风风管主风管通常设计风速在6~8m/s，排烟管在15m/s，排烟补风通常设计在10m/s以内，而且风管宽高比以不大于4为宜。
10、电缆桥架10.1 系统是否完整？桥架信息标注是否正确？（强电桥架、消防桥架、通讯桥架、母线槽……）
10.2 桥架翻弯尽量采用45°斜角弯。
10.3 母线槽尽量不要翻弯。（母线槽弯头需定制，成本代价高）
10.4 为避免电磁场效应，必须保证强电桥架不能进入弱电间。
10.5 多层桥架之间排布，上下层桥架之间净间距保持在250mm以上。
10.6 桥架共架时，强弱电桥架不小于300mm为宜，同种桥架之间间距控制在50~100mm。
11、其他11.1 机电管线经过架空、悬挑、跨层等区域是否合理？
11.2 是否有机电管线经过玻璃雨棚、天窗、中庭等用于观景或采光区域？
11.3 是否存在立管未沿墙或柱安装？（立管一般都要求沿墙或柱安装）
11.4 后场通道等管线密集处是否考虑预留检修空间？

在BIM机电深化设计过程中，我们可以通过BIM模型进行图纸优化、施工协调以及预算管理等工作，最终在以BIM模型为基础之上得到各专业更为详细的施工图纸，用于帮助施工单位在施工能够更加准确无误的进行施工与施工管理，真正完善整体工程的协调性，减少误差，提高效率。
