在本练习中，将创建图纸并把多个视图添加到图纸中。

将剖面视图添加到图纸，并查看平面视图中的剖面标记已更新为包含图纸信息。

目标

[*]使用标题栏样板来创建图纸。
[*]将视图添加到图纸并修改视图位置和标题格式。

[*]打开项目 GSG_13_sheets.rvt。
[*]单击“视图”选项卡 “图纸组合”面板 （图纸）。
[*]在“新建图纸”对话框的“选择标题栏”下，选择“A1 公制”，然后单击“确定”。
[*]单击标题栏以选择图纸，然后单击图纸编号，输入“A1”，按按 Enter 键。
将视图添加到图纸中

[*]在“项目浏览器”的“三维视图”下，单击“建筑视图”视图标题并将其拖曳到图纸的右上角，然后松开鼠标按键。

画面会显示视图的轮廓以便放置。


[*]单击以放置视图。
[*]使用相同的方法，将“01 - Store Floor”楼层平面视图拖曳到图纸，然后将其放置在左上角。

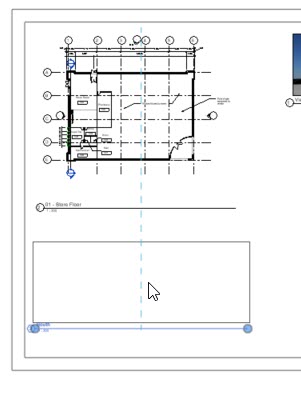

[*]使用相同的方法，将“南立面”楼层平面视图拖曳到“01 - Store Floor”视图下方，向右略微移动视图，直到中心对齐，然后单击以放置视图。



[*]在图纸外侧单击以取消选择视图。

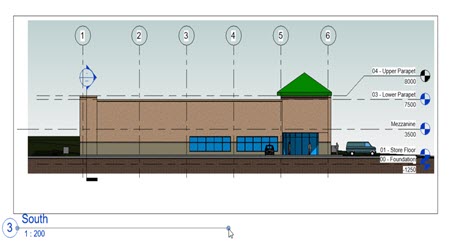

[*]单击图纸上“南立面”视图的视图标题，然后将它向右拖曳以使其与上方视图的标题对齐。使用虚线来帮助对齐。
[*]按 Esc 键。
[*]选择图纸上的“01 - Lower Level”楼层平面视图（不只是标题），然后将右侧端点拖曳到左侧以缩短水平标题线。



[*]使用相同的方法，缩短其他 2 个视图的标题线。

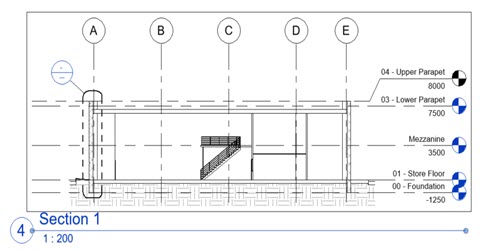

[*]在“项目浏览器”中的“剖面（Building Sections）”下，单击“Section 1”视图标题并将该视图放置到图纸中。
[*]在图纸上放大“01 - Store Floor”和“南立面”楼层平面视图的剖面标记。请注意，剖面标记将更新以表明“Building Section”视图是第四个放置在 A1 图纸上的视图。



这是“快速入门手册”的最后一个练习。
