在本练习中，您将创建外墙的剖面视图、详图索引视图和女儿墙的详图索引。

目标

[*]使用“剖面”工具创建建筑剖面视图。
[*]使用控件来更改剖面包含的区域和更改剖面标头显示。
[*]使用“详图索引”工具创建墙剖面视图。
[*]使用“详图索引”工具创建墙剖面的详图视图。

[*]打开项目 GSG_10_views.rvt。
[*]在“项目浏览器”的“楼层平面”下，双击“01 - Store Floor”。
[*]单击“视图”选项卡 “创建”面板 （剖面）。

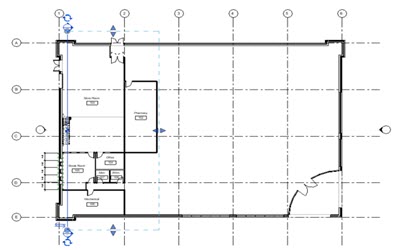

[*]单击轴网 1 附近建筑南墙的外部，向上移动光标，直到其位于北侧建筑的外部，然后在楼梯中部的位置附近单击以放置剖面线（如图所示）。



[*]单击翻转控制柄 () 以翻转剖面，使其包含储藏室 #103。
[*]单击顶部的循环控制柄 () 两次，以循环显示剖面尾部选项，并将剖面标头显示在顶部和底部。



[*]按 Esc 键。
[*]双击剖面标头以打开剖面视图。



[*]在“视图控制栏”上，单击 （隐藏裁剪区域）。

创建详图索引视图

[*]单击“视图”选项卡 “创建”面板 “详图索引”。
[*]在“类型选择器”的“剖面”下，单击“墙剖面”。

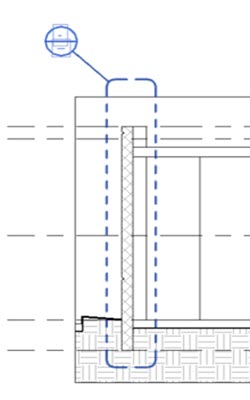

[*]要围绕建筑整个北墙（剖面视图的左侧）从基础到屋顶绘制详图索引，请单击以定义框的左下角，然后单击以定义右上角。
[*]选择详图索引，然后使用“拖曳标头”控制柄来拖曳详图索引标头，使其显示在详图索引的左上方。



[*]按 Esc 键。
[*]双击详图索引标头以打开详图索引视图。
[*]在“视图控制栏”上，单击 （隐藏裁剪区域）。
[*]在“视图控制栏”上，将详细程度更改为“中等”。
[*]在“创建”面板上，单击 （详图索引）。
[*]在“类型选择器”的“详图视图”下，单击“详图”。
[*]围绕女儿墙绘制详图索引。
[*]将详图索引标头重新定位至左上角的位置。



[*]双击详图索引标头以打开详图视图。
[*]在“视图控制栏”上，单击 （隐藏裁剪区域）。
