在本练习中，将在立面视图和平面视图上工作，以便将窗添到模型中。 您将使用对齐工具和尺寸标注工具以更加精确地对窗进行定位。

目标

[*]放置窗。
[*]复制并修改窗类型以创建不同的窗大小。
[*]使用“对齐尺寸标注”工具对窗户进行重定位，使它们彼此之间的距离相等。
[*]使用“对齐”工具定位窗。

添加窗

[*]放置窗：


[*]打开项目 GSG_07_place_windows.rvt。
[*]在“项目浏览器”的“楼层平面”下，双击“01- Store Floor”。
[*]单击“建筑”选项卡 “构建”面板 （窗）。
[*]在“类型选择器”中，确认“M_FIXED 0610 x 1220mm”处于选中状态。

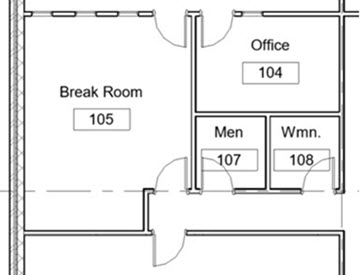

[*]单击以在办公室 (104) 中放置一个窗，并在休息室 (105) 中放置 3 个窗（如图所示）。



[*]


[*]在休息室 (105) 的外墙中放置 4 个窗，如图所示。



[*]


[*]按 Esc 键两次，即可退出“窗”工具。
[*]创建窗类型：


[*]在绘图区域中，选择外墙中的窗，然后在“属性”选项板上单击 （编辑类型）。
[*]在“类型属性”对话框中，单击“复制”。
[*]在“名称”对话框中，输入“610 x 610 mm”，然后单击“确定”。
[*]在“尺寸标注”下，输入“610”作为“高度”和“宽度”，然后单击“确定”。
[*]选择外墙中的其他窗，然后在“类型选择器”中选择“M_Fixed 610 x 610 mm”。
对窗进行等距尺寸标注

[*]打开“01 - Store”楼层平面。
[*]单击“注释”选项卡 “尺寸标注”面板 （对齐）。

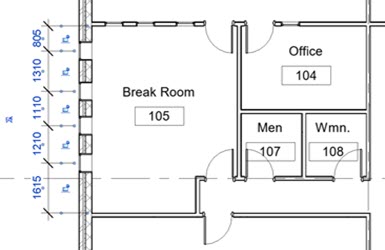

[*]选择休息室 (105) 的北墙，选择每个窗中心线，然后选择休息室的南墙。
[*]在西墙左侧单击以放置尺寸标注线。

请注意，4 个尺寸标注互不相同。

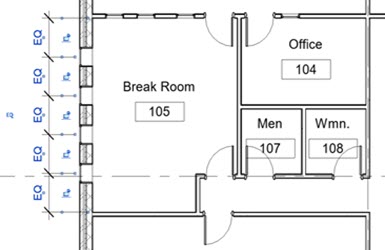

[*]单击相等符号 (EQ)，然后按 Esc 键两次。

窗已被移动，这样所有的尺寸标注都相等。

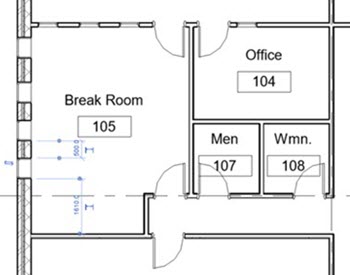

[*]选择包含门的内墙；将光标放置在墙上，当您看到移动图标 时，向上或向下拖动该墙来了解其设计意图。
对齐窗

[*]打开西立面。
[*]单击“修改”选项卡 “修改”面板 （对齐）。
[*]单击墙中分隔条的顶部，然后单击最右侧窗的修剪底部边缘。



[*]重复相同的步骤，以将其他窗与墙中的分隔条对齐。



[*]单击 （修改）。
