Revit教程丨如何修改其他机电设备的半色调来突出重点关注的管道?

发布:中文网小编 浏览:2131人 分享
发布于:2019-09-28 10:35

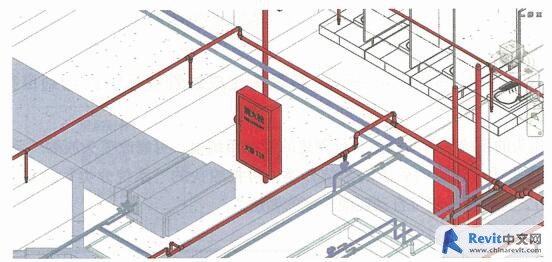

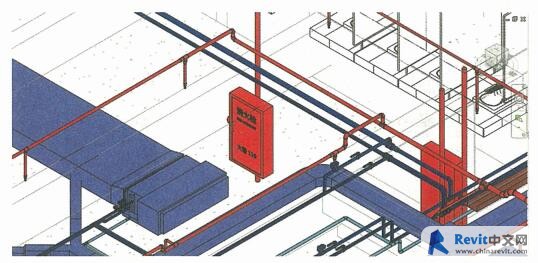

在机电管线比较密集的区域,如果想重点关注某些管道系统时,例如消防系统,希望突出显示消防系统,其他系统则显示淡一些。



可以通过视图可见性的“半色调”来控制,具体方法如下:
(1)单击视图属性窗口的“可见性/图形替换”右边的“编辑”按钮;

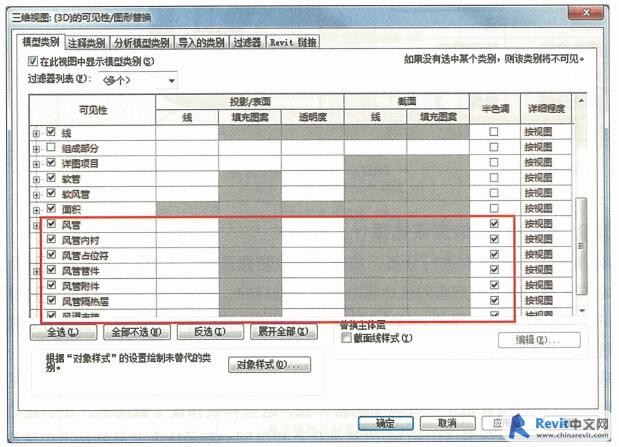

(2)在“可见性/图形替换”窗口,把需要减弱显示的模型类别的“半色调”钩选上, 如果是链接的文件则选择“Revit链接”选项卡,钩选链接文件的“半色调”选项;



(3)单击“确定”按钮,完成设置。
