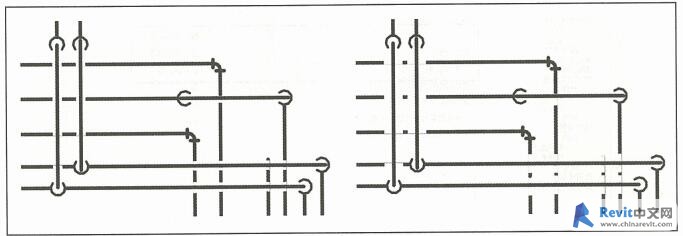

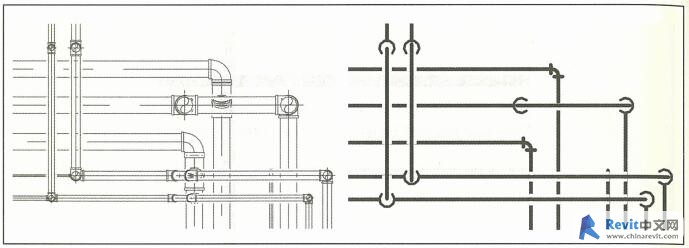

在平面视图显示管线时，需要把管线上下空间遮挡关系表达出来，不论是双线表达方式还是单线表达方式。

管线上下空间遮挡关系的显示方式是通过“MEP设置”来控制，打开“MEP设置”具体方法如下:
(1)选择功能区“管理>

设置>

机械设置”命令;

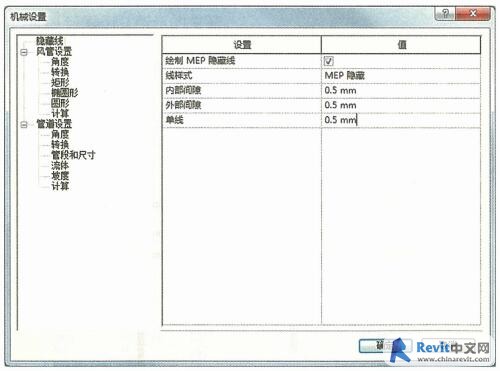

(2)在“机械设置”窗口(见图584)，点选左侧面板的“隐藏线”，右侧面板的“绘制MEP隐藏线”选项默认为钩选，将进行隐藏线的绘制;

(3)单击“确定”按钮，完成设置。
另外，通过调整“内部间隙”.“外部间隙”和“单线”三个参数还可以分别控制隐藏线的效果。
