Revit教程丨如何控制管道立管的平面符号大小?

发布:中文网小编 浏览:3092人 分享
发布于:2019-09-27 10:48

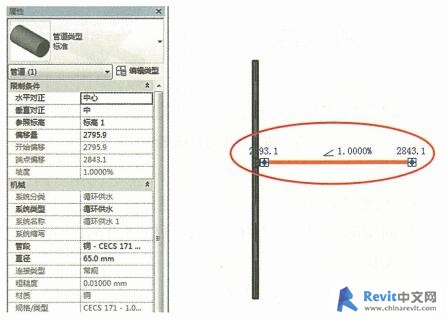

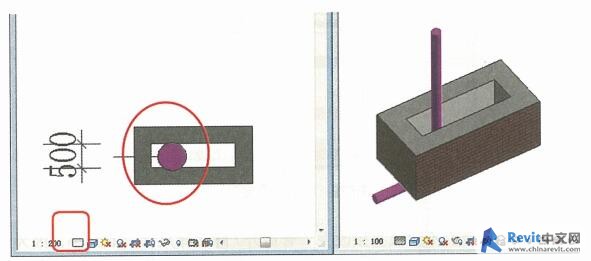

当Revit的视图显示详细程度为“粗略”时,机电管线将以符号化方式代替真实模型来显示,如图577的左视图所示的立管平面符号大小是另外由特定的参数控制,而非实际管道的直径,立管显示超出管井范围,容易引起误解。

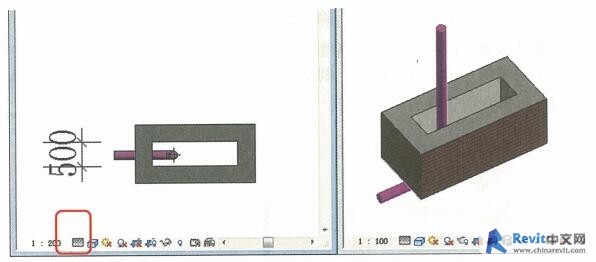

通常情况下,我们建议在检查专业协调和碰撞时,视图显示模型还是设置为“精细”,以确保管道按实际尺寸显示,避免误解。


Revit的“粗略”视图显示主要是为了出图,通过改变出图比例可以改变立管符号大小,因为注释符号的实际打印尺寸是不变的,所以所有的注释符号当视图比例越大时,注释符号显示就越小。
立管符号尺寸大小可以按以下方法设置:

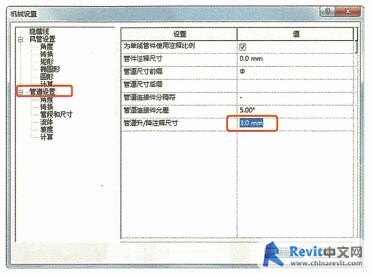

(1)选择功能区“管理>MEP设置>机械设置”命令;
(2)在“机械设置”窗口中,选择“管道设置”改变“管道升/降注释尺寸”的大小。


需要注意的是,我们不建议直接改变“管道升1降注释尺寸”的大小,因为这样会影响出图的效果,而且这个设置是全局性的,会影响所有立管的标注符号。
