出现这种情况与风管标记族的做法有关，如果标记的做法是“尺寸”， 就有可能出现这种情况，比如在剖面画的竖向风管，在其侧面的剖面视图标注，就会出现宽、高对调的情况，这是由于不同视图方向使Revit对风管的“尺寸”有不同的理解。要保持一致，就要将标记的做法改为“宽”“×”“高”，那么各个视图都是-致的。具体方法如下:
(1)编辑“风管尺寸标记”族，进入族编辑器;

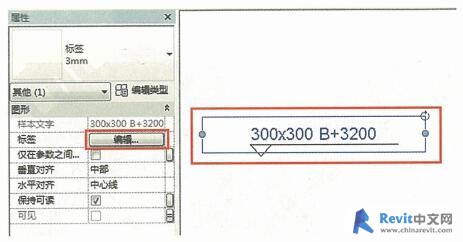

(2)选择“标签”，点击“属性框”的“标签编辑”;

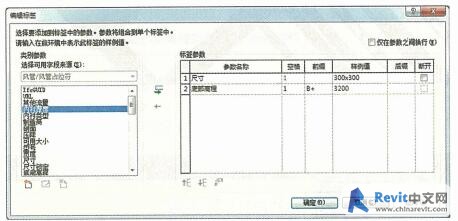

(3) 打开“编辑标签”窗口;

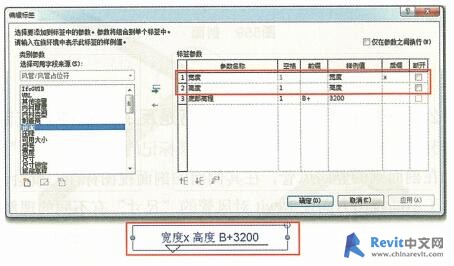

(4)把“编辑标签”窗口里的标签参数改为如图562所示的宽度和高度;

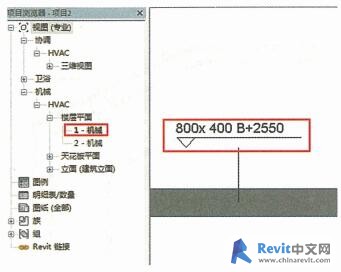

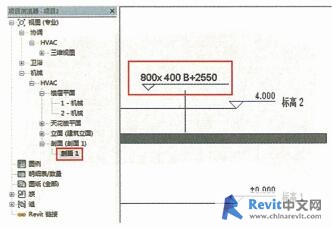

(5)把族载人到项目中，选择“覆盖现有版本及其参数值”命令，这样在平面和剖面添加“风管尺寸标注”，宽和高的标注都是一致的，如平面图和剖面图所示。
