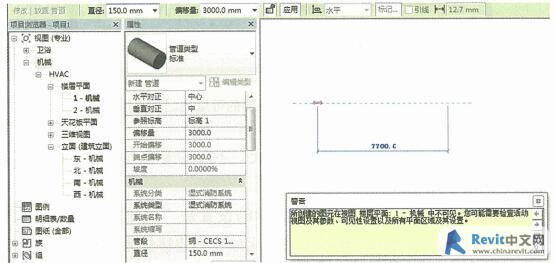

在水、暖、电建模时，常会碰到创建的管线在三维视图可见，但在平面视图中看不见的情况。比如出现如图所示的警告。这时可以检查- .下视图可见性和视图范围的设置。

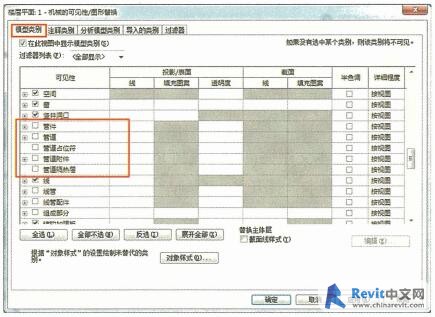

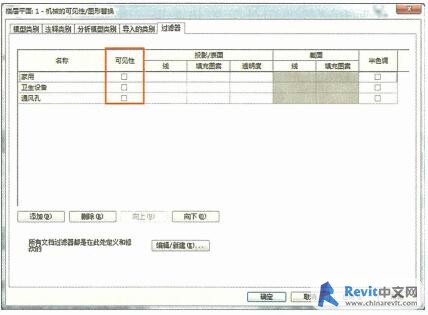

在视图属性栏中的“可见性/图形替换”对话框中，检查想要显示的类别前的方格是否有钩选，如图所示。如果没有钩选，该类别在当前视图是看不到的。另外也要检查-下“过滤器”的可见性是否有钩选，如图所示。
可见性”设置与选用的专业样板关系很大，不同的专业样板的视图，其可见性的设置差别很大，需要手动检查。
另外一个可能影响在平面视图中是否显示的设置是“视图范围”。在平面视图里，绘制的管道在视图范围外，就不会显示出来。比如一根偏移量为3000mm的管道，当视图范围的顶偏移量为2000mm时，在平面视图中就不可见。

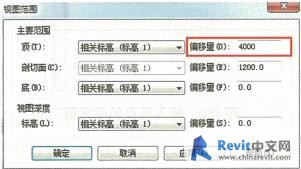

这时需要调整该视图的视图范围，将顶偏移量设为4000mm，管道就可见了。
