放置Revit的钢筋时，是基于一个平面进行的，对于一些不在同一个平面的钢筋，其钢筋在多个平面上,需要利用钢筋绘制工具中的“多平面”功能，具体方法如下。
首先绘制其中一个平面的钢筋，方式与单平面钢筋一样，先创建一个剖面，然后在剖面上绘制钢筋:

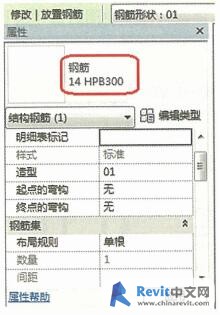

(1)选择功能区“结构>
钢筋”命令，在“属性” 窗口选择钢筋类型;
(2)点击“修改>
绘制钢筋”命令，选择要绘制钢筋的结构构件;

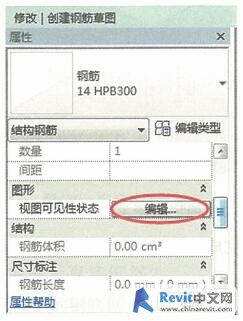

(3)为能显示实体钢筋，可修改钢筋“属性”窗口的“视图可见性状态”选项;

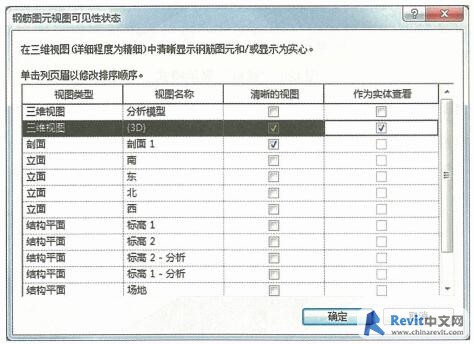

(4)钩选要显示钢筋的视图和查看方式。由于显示实体钢筋需要消耗电脑的资源，所以Revit默认状态下是不显示实体钢筋的，而是用单线显示钢筋;
(5)在“修改”状态，用“直线”等绘图工具绘制当前平面的钢筋。

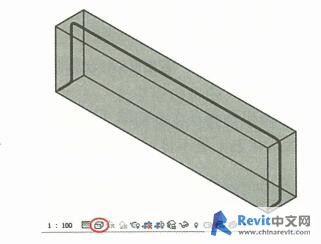

完成了当前平面的钢筋绘制后，为了方便绘制另外一个平面的钢筋，可把视图切换
到三维显示状态，然后绘制另外一个平面上的钢筋。
(1)点击“
多平面”钢筋工具，出现三个复选框可供进一 步编辑多平面钢筋形状。将光标悬停在每个复选框可查看，钩选需要的复选框;
(2)点击“
”符号，完成钢筋绘制;
(3)完成后的钢筋会自动定位到“限制条件”的位置，当然你还可以调整其位置。选择要修改的钢筋(可利用“Tab” 键循环切换选择);
(4) 点击“钢筋造型操纵柄”对钢筋的位置和形状进行调整;
(5)最终完成的异形钢筋。
