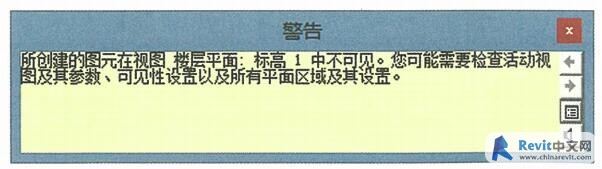

当在Revit中用“结构墙”或“结构柱”命令创建结构墙柱时，经常会发现所绘制的构件在当前层不可见，并跳出警告框，如图381所示。这是因为在Revit中结构构件默认是从当前层为基准向下绘制的。如果当前平面视图的视图范围不满足要求，这些结构构件就不可见。我们可以调整当前视图的视图范围，也可以直接创建“结构平面”。“结构平面”是Revit为结构专业设置的默认视图，可在“视图”工具条中的“平面视图”下拉菜单中选择“结构平面”添加。
由于国内设计习惯，我们通常将标高在二层的结构墙柱图视为“二层墙柱平面图”，将标高在二层的梁板图视为“一层顶梁板平面图”，所以结构墙柱我们还是习惯将属性设置成当前层。要确保结构墙柱放置在当前层上，需在放置结构墙柱前，将其“修改/放置”属性栏中选项“深度”改成“高度”，再在其后的选项中选择合适的高度输入即可。
若已经生成了当前层看不到的结构墙柱，就只能手动修改每个结构墙柱的属性，将其调整到合适的位置。
对于结构梁板，就不需要修改其默认属性设置，可以直接创建-二层的“结构平面”,即可对应于传统设计图纸中的“一层顶梁板平面图”。
