本帖最后由 中文网小编 于 2019-9-17 10:27 编辑在Revit中，默认的楼层平面是从标高以上1200(mm)位置剖切后得到的视图，所以默认得到的屋顶平面中看到的是屋顶的剖切图。要显示完整的屋顶平面图，需要调整视图的视图范围和剖切位置。以优比土建培训课程中的别墅项目为例，屋顶层标高为12.000m，屋顶顶部标高为16.710m,默认得到的屋顶平面图如图所示。

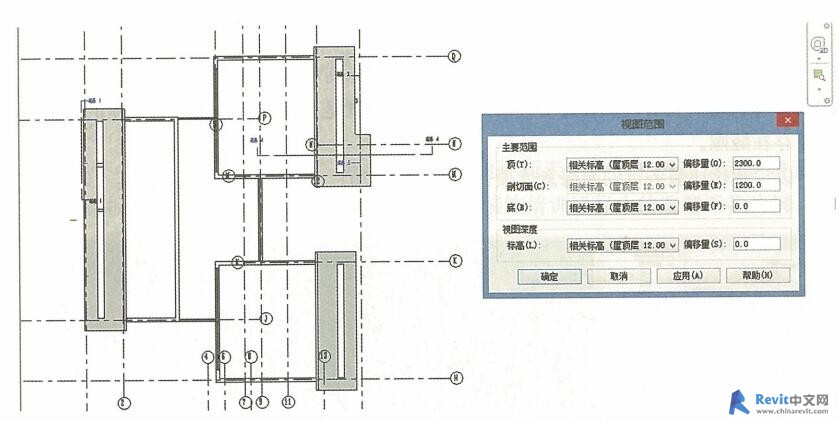

在屋顶平面视图的属性栏中，点击“视图范围”参数后面的“编辑”按钮，打开“视图范围”对话框，可见默认的视图范围取值如图右侧对话框所示。

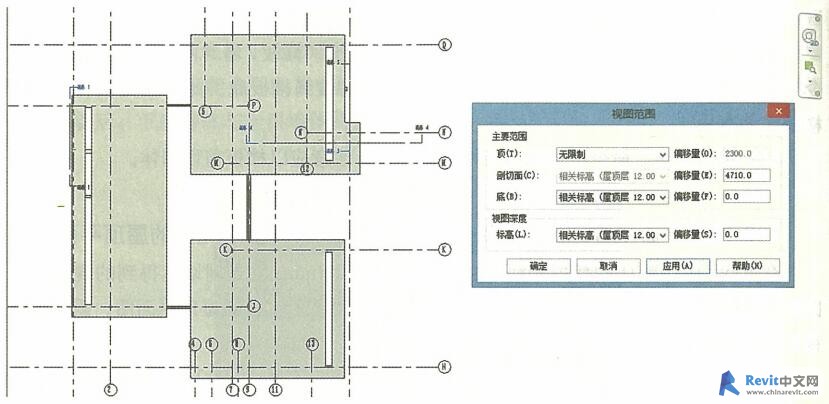

按图对话框所示，设置“主要范围”的“顶”为“无限制”，“ 剖切面”后面的“偏移量”是相对于屋顶所在标高的偏移量，设置得比屋顶最高标高更高即可，此处就取屋顶顶部标高与屋顶层标高的高差，为4710mm,应用后，就可看到屋顶平面图已显示，如图369所示。
