Revit教程丨在幕墙上开门窗的方法

发布:中文网小编 浏览:20450人 分享
发布于:2019-09-11 11:27
在Revit幕墙.上直接放置普通门窗是不允许的,要在幕墙上开门窗,需要将幕墙嵌板替换成幕墙嵌板门或窗。如在幕墙.上开门,具体步骤如下:
(1)载入幕墙嵌板门族;

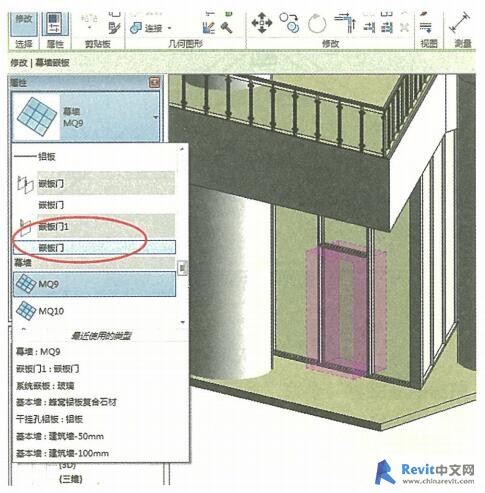

(2)在幕墙上选择需要替换门的嵌板,可借助Tab键切换选择单块嵌板,在属性框中下拉替换嵌板门;

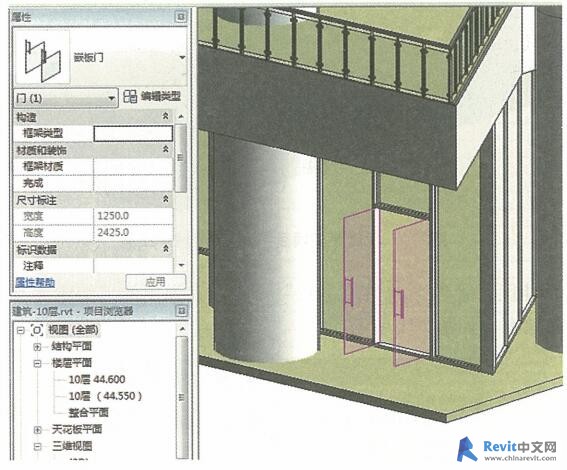

(3)完成的幕墙开门效果。


如果没有合适的幕墙嵌板门窗族,但有现成的普通门窗族,想直接放到幕墙里,可以将该嵌板替换成普通墙,再插入同样大小的普通广]窗族即可。
