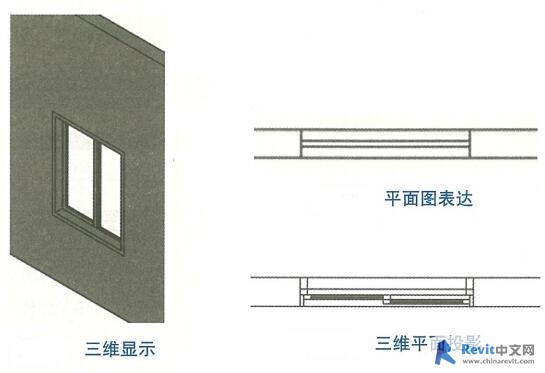

在图纸表达上，很多时候只需要符号化的表示而不需要复杂的三维模型投影，例如，最常见的“窗”，三维显示如图所示，平面图用符号化表示如图所示，但如果三维的窗族不做处理,平面视图就是如图的投影结果。

所以，在制作族时，要考虑不同视图表达的需求。例如，本例的窗族除了要把三维窗的各个部件，例如窗框、竖梃、玻璃等创建出来，还要做两个处理，才能实现平面、剖面视图与其他视图的区别。方法是:
(1)在平面和剖面分别采用一个“

遮罩区域”图标来遮挡剖切面后面的复杂部件，以遮挡在平面和剖面视图中不想看到的窗部件投影。
(2)在“遮罩区域”前面，用符号线绘制平面和剖面图符号化表达的线条，例如，窗在平面图上的简化表达，如图所示。

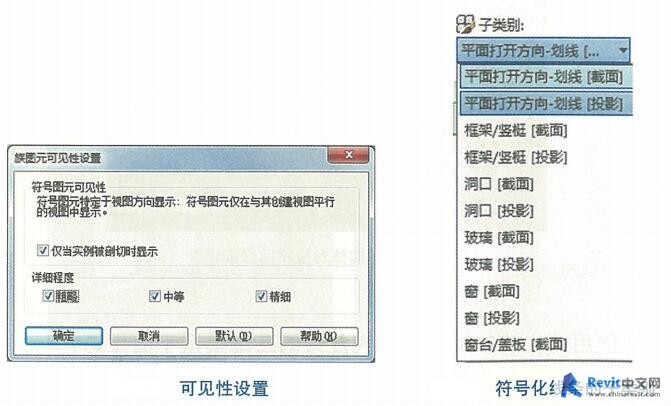

(3). 上述创建的“遮罩区域”和平面、剖面图符号化线条，还必须利用族图元可见性和符号线的子类别来控制其特定的显示方式。

这个方法同样适用用于其他族，例如门、家具、卫生洁具等。Revit 软件自带的很多族都是采用这种方式，如果是新创建的族，也可以采用这个方法。
