Revit小别墅建模——柱的绘制
进行柱的绘制时应注意以下几点：选择合适的柱的类型；编辑设置柱的规格和材质，注意类型参数和实例参数。对柱的放置有以下几点：按照柱图进行放置；修改柱的起始和终点高度；注意要一层层放置。
首先在CAD图中看柱的规格、编号及标高，在Revit中打开基础图，将基础平面图隐藏，接着打开链接CAD，选择柱平面结构图，勾选仅当前视图，并将单位设为毫米，选择中心到中心后打开。使用快捷键“AL”将导入的CAD图对其到轴网上，接着选中CAD图纸，将背景调整为前景，便可开始柱的绘制了。
由图纸中可以知道小别墅的柱只有一个规格，即“3500*350”。打卡结构选项卡，由于其中并无所需矩形柱，点击“插入”选项卡中的“载入族”，在结构-柱中选择“混凝土矩形柱”。接着进入编辑，进入编辑类型，复制一个，将名称修改为“350*350”，将宽和高修改为“350*350”。接着进行柱的放置。
一般放置柱时，选择一层一层放置。首先放置基础曾，选择高度EF将柱放置上去。因为所有柱的型号相同，故不需要进行其他修改。但由于柱的底部标高是从独立基础开始，而独立基础的高度有高有低，故要分开放置。使用快捷键“WT”将视图平铺，设置柱的位置时对没有对齐位置的柱使用快捷“AL”对齐。打开三维视图查看。

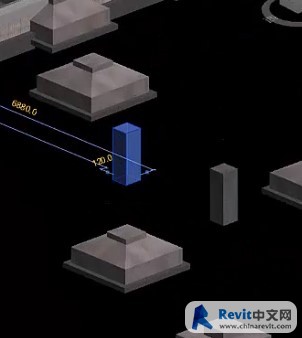

对位置较低的基础，应当先测量标高，再将柱的标高对应向下偏移差值量，这样基础层的柱便绘制完成。其他层对应柱放置方法类似。
