Revit小别墅建模——独立基础族的绘制
绘制独立基础族时首先要读图，仔细阅读基础平面布置图中的文字说明，看懂独立基础的平剖面图。切记在制作基础族的时候，不需要将垫层绘制上去。另外，要根据独立基础的详图，使用公制常规模型进行创建，注意族类别的选择。
首先在CAD图中利用快捷键L延长线段确定各尺寸，长度。然后开始绘制。在提前绘制好的轴网和标高中新建一个族，选择“公制结构基础”。使用放样进行绘制，从顶部向下绘制。
在参照标高向下绘制，输入各长度，即可绘制完成，打开三维视图查看绘制好的族样。
选中创建好的基础一，在属性栏中的“材质和装饰”中选中材质的“关联族参数”选择“结构材质”，之后将基础载入项目时便可赋予其材质。
对于族的命名，由于其为一次结构，故在命名时常用“1C”表示“一次”，后接名称，故基础一命名为“1C_J1”表示“基础一”。
基础二绘制方法同基础一。

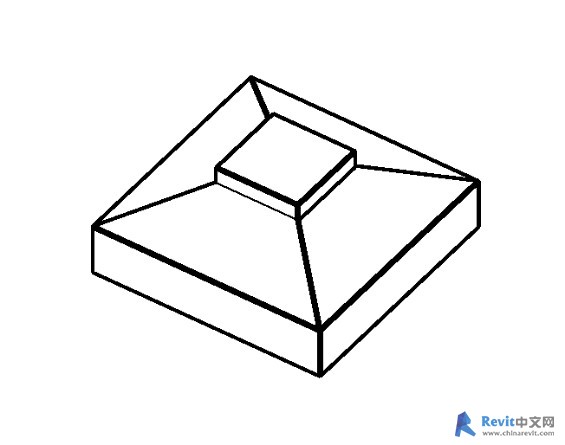

基础三与基础一二形状略有不同，同样采用由参照面向下按照放样绘制。同样利用编辑轮廓和参照标高，绘制上下边线后连接，即可绘制完成。打开三维视图查看所绘制好的基础三，并对其命名。
打开基础平面图，将绘制好的基础导入基础平面图，把基础放置在其对应的位置，并且应当将同一高度的基础统一放置。在调整基础高度时应当将CAD图设置为前景，此时就可以准确放置基础。放置好全部基础后打开三维视图确认位置标高无误后即可保存。
