Revit教程丨如何设置模型构件的线型和线宽

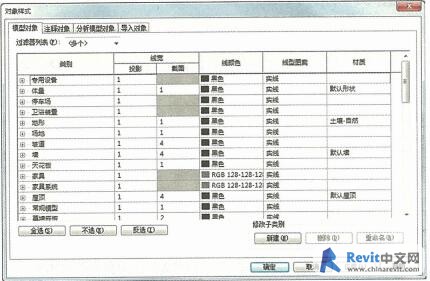

对象样式”命令，打开“对象样式”窗口，Revit 分别对模型对象、注释等进行线型、线宽、颜色、图案等控制，但要注意的是，这里的线宽所用的数值只是线宽的编号而非实际线宽，例如，墙线宽的投影是1,是代表使用了1号线宽，实际线的宽度在另外的线宽设置里。

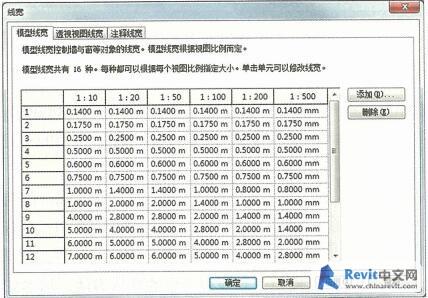

三线宽”命令，打开“线宽”设置窗口。Revit 分别对模型线宽、透视图线宽、注释线宽进行线宽的设置，同时有些编号较大的线条，还对应不同的视图比例设置不同的线宽，例如8号线宽，它在模型显示时，如果视图比例是1 : 50,其实际的线宽为2mm，在比例是1 : 100， 其实际的线宽为1.4mm等。你可以根据需要调整、增加或刪除这些参数。
