Revit教程丨在同一个垂直面上绘制两根管道
在一个平面上，捕捉到管道中心点后，绘制第二条管道，当其所在标高高于第一条管道所在标高时，通常是可以顺利绘制的

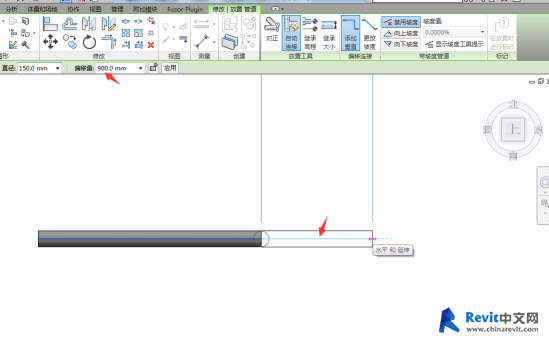

绘制第一条水管

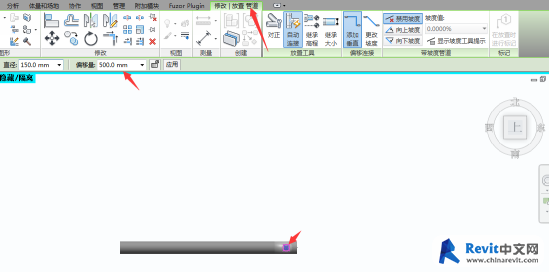

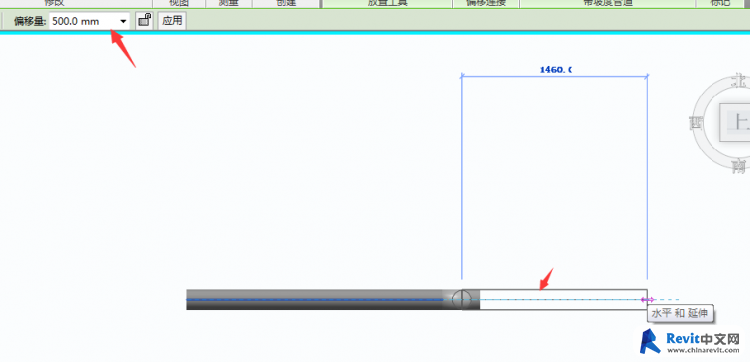

绘制第二条水管，其所在标高高于第一条管道所在标高

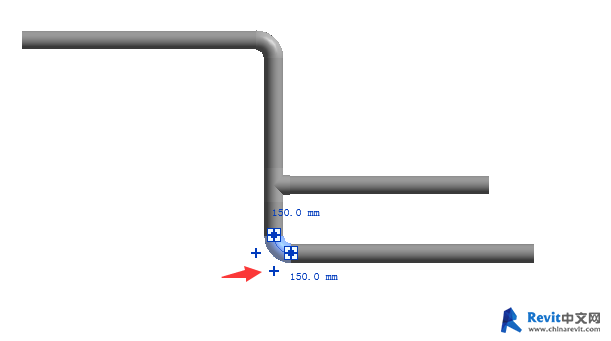

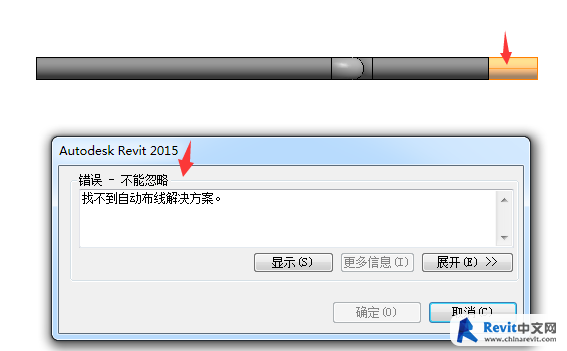

当绘制第二条水管，其所在标高低于第一条管道所在标高时，通常会有以下情况发生
解决方法及原因分析如下：
因为有时会默认的连接到另一个管道上。这时，可以先把绘制好的管道，选中并临时隐藏.
1.将弯头添加成三通

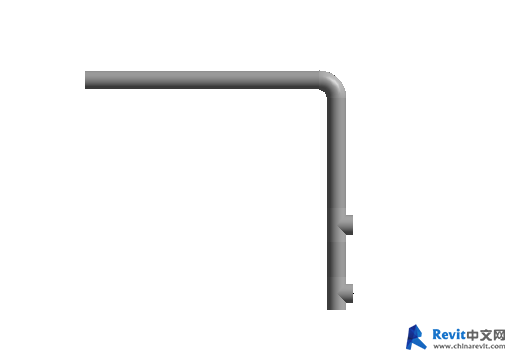

2.隐藏已完成两根是水平向的水管

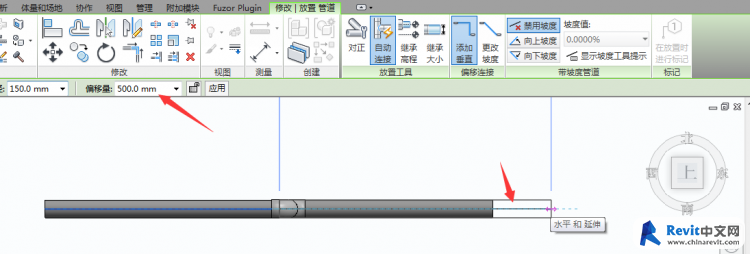

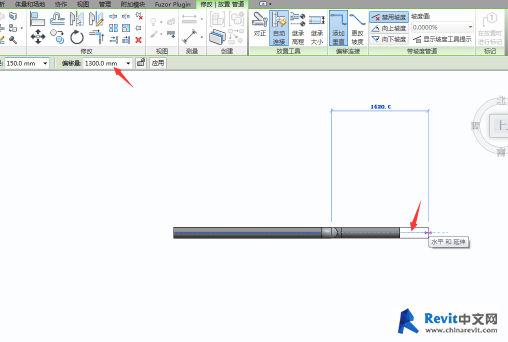

3.在绘制最低标高上的水平向水管

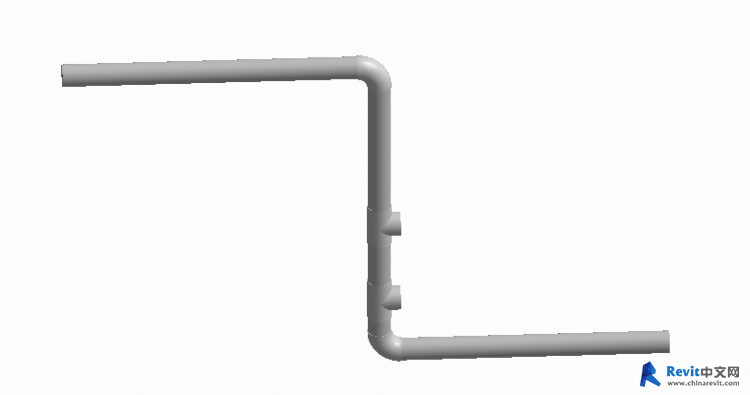

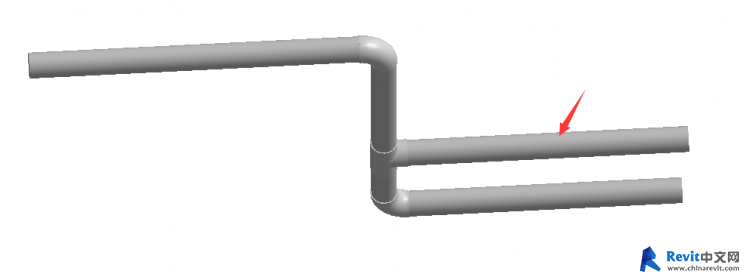

4.生成管道

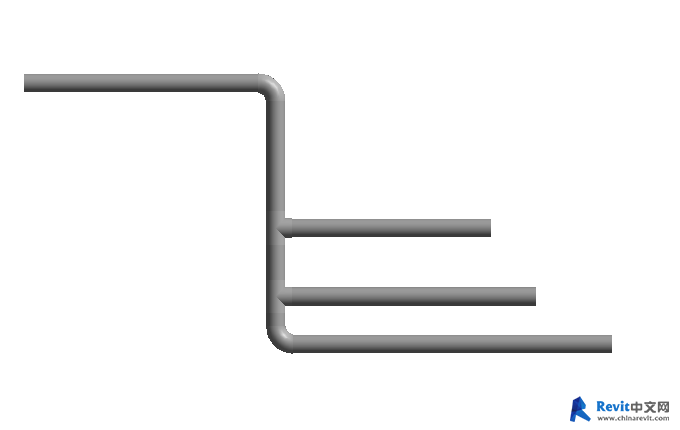

5.取消隐藏
知识补充：
要连接到具有不同高程值的现有管道，可以使用当前坡度值进行连接，也可以忽略坡度值直接连接。
