Revit教程丨利用创建零件的方式标记模型节点做法
在建模过程中，有些时候需要对模型材质进行标记。那怎么对材质进行标记呢？下面来讲解一种方法。

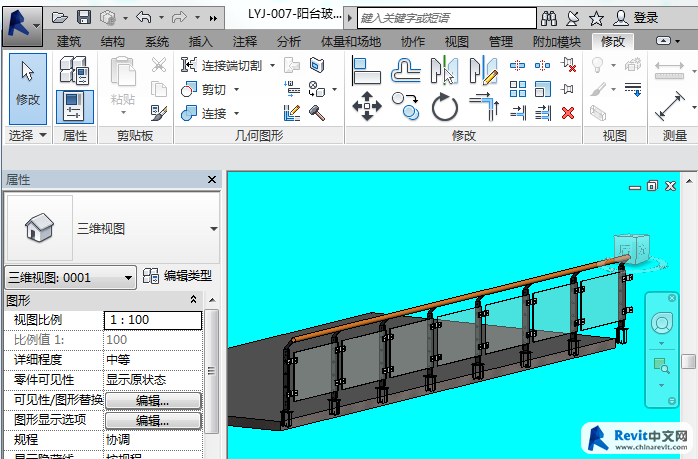

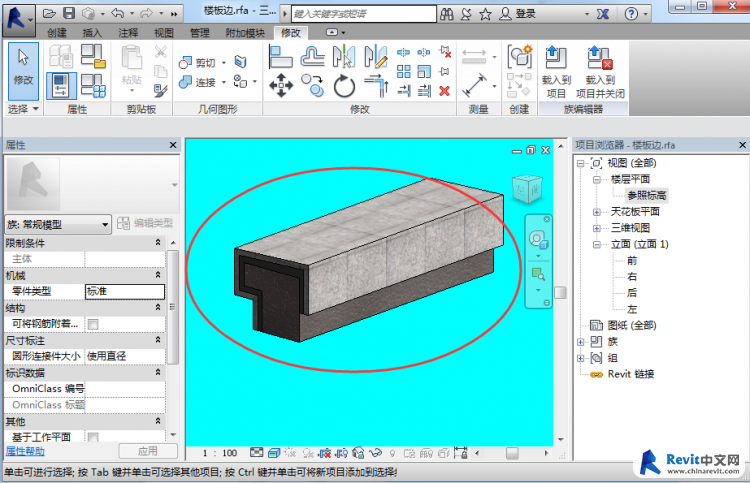

1、拼揍一个阳台出来，再建一个族作为阳台栏杆护脚。护脚加个长度参数，材质由里向外分别是混凝土，现场浇注-C30、水泥砂浆、花岗岩、挖方、抛光，如图所示。

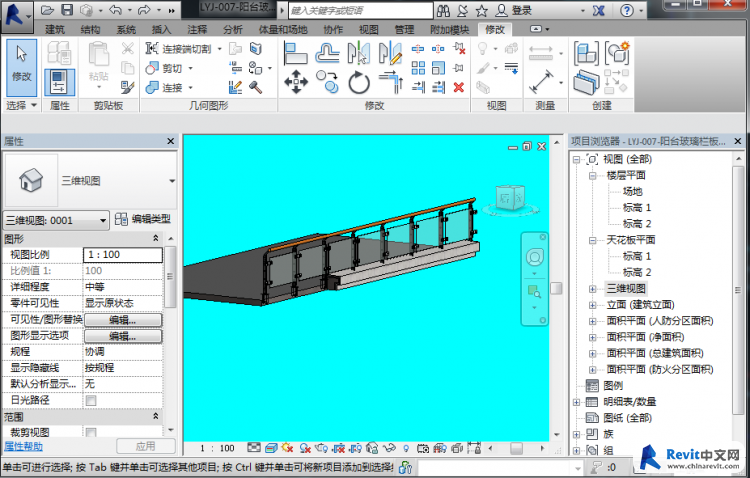

2、然后把栏杆护脚载入项目中，如图所示。

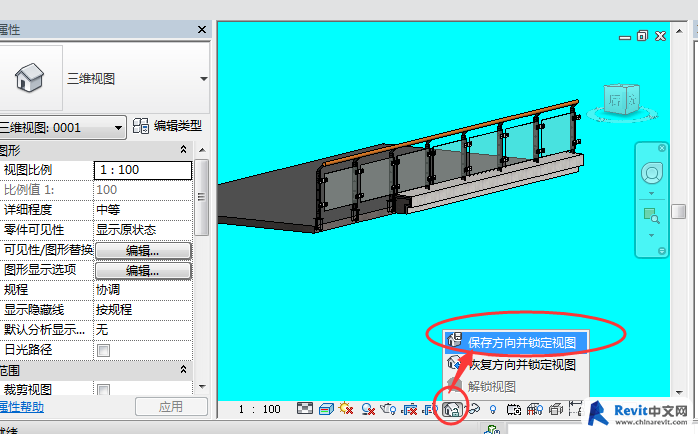

3、选择阳台栏杆及护脚，调整好角度，在操作窗口下面工具栏，找到解锁的三维视图，在里面选择保存视图并锁定视图，如图所示。

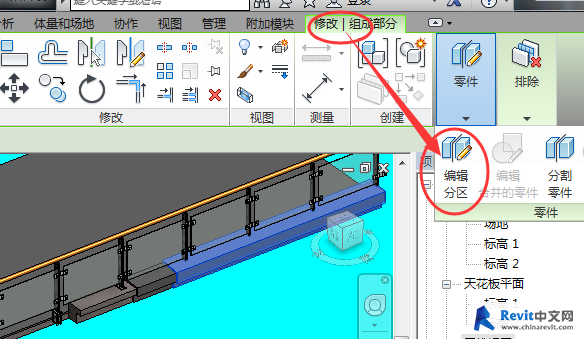

4、选择栏杆扶手，在修改选项里找到创建零件，把场景中族**开了。选择栏杆护脚，在修改选项中找到编辑分区，可以把面层距离调整下，如图所示。

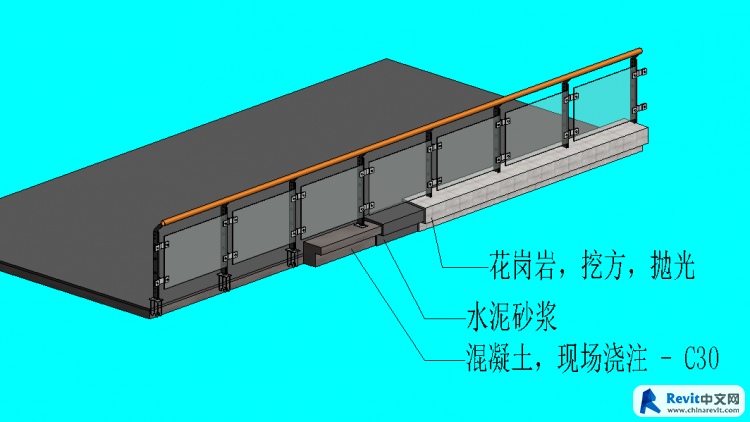

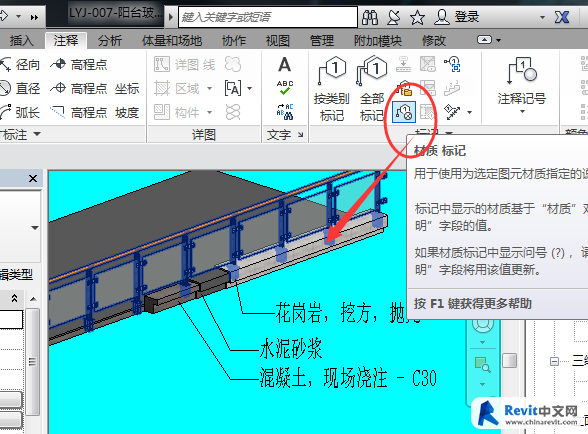

5、最后在注释选项中找到材质标记一一标记即可，如图所示。
意义：通过学习本篇文章，不仅学会了对模型进行材质标记，还了解到了如何创建零件，方便以后建模使用。
