本帖最后由 中文网小编 于 2019-8-29 10:14 编辑在 Revit 的样板文件中可以设定符合不同用户需要的工作环境，包括文字 大小及样式，尺寸标注样式，图框，工作界面等，是学习掌握 Revit 的一个非 常重要的环节。

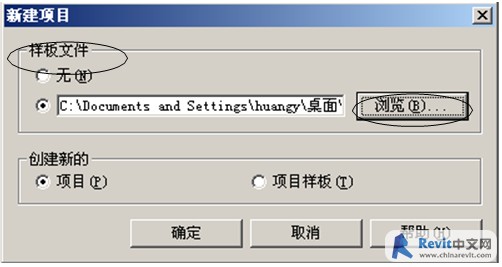

对于 Revit 的样板文件的制作，建议打开原有的样板文件，如我们提供的 “中国样板.rte”,在原有的样板文件上做修改，使其符合当地设计院或特定项 目对工作环境设定的需要。完成修改后，将其“另存为”。可以在“文件”“新建”“项目”时，选择本项目所用的样板文件。

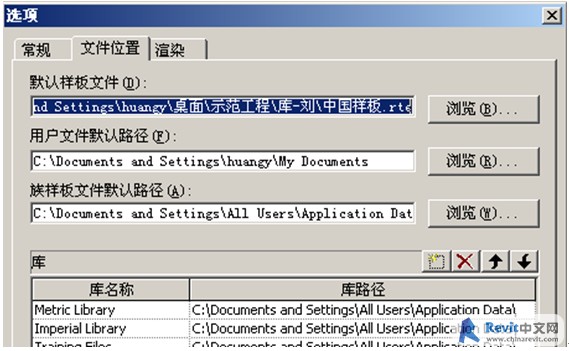

也可以在菜单栏“设置”“选项”中修改新建项目时系统默认的样板文件。

在制作样板文件时，我们首先打开“中国样板.rte”，修改和设定以下几方面的 内容：

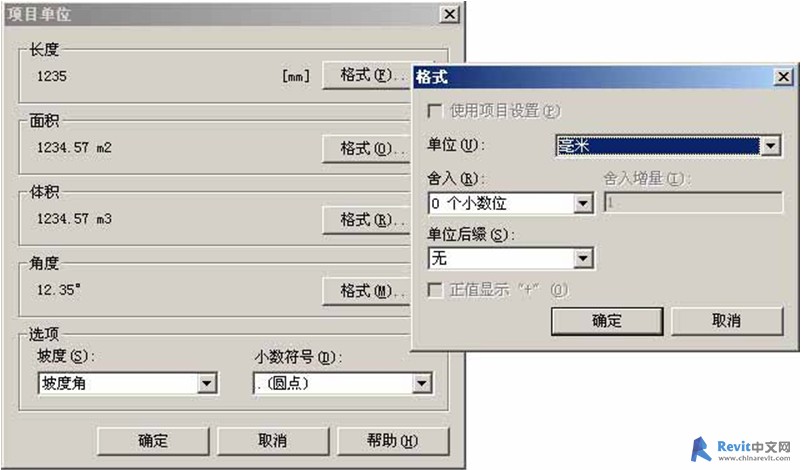

1，设置项目单位（公制/英制） 在菜单栏“设置”“项目单位”

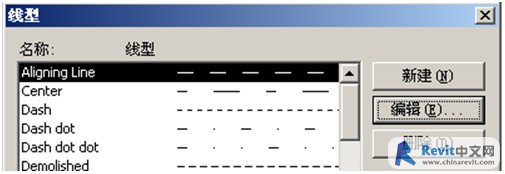

2，设置线型，线宽 在菜单栏“设置”“线型”

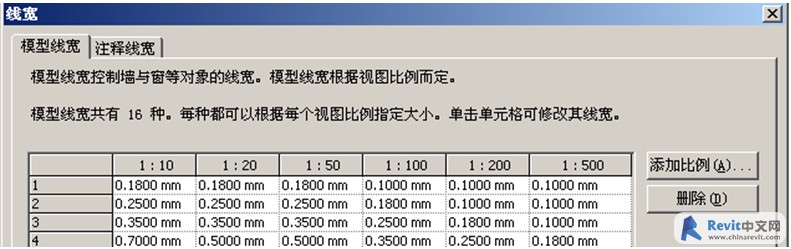

在菜单栏“设置”“线宽”

3，在菜单栏“设置”“注释”样式和载入的标记

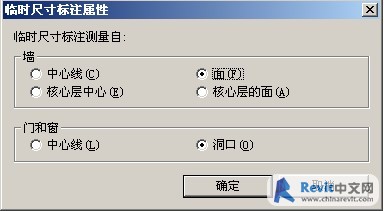

4，在菜单栏“设置”“临时尺寸标注”

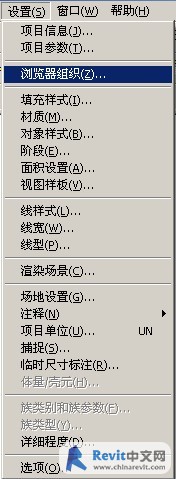

5，在菜单栏“设置”“浏览器组织”“填充样式”“材质”“对象样式”“视图 样板”“捕捉”“详细程度”等

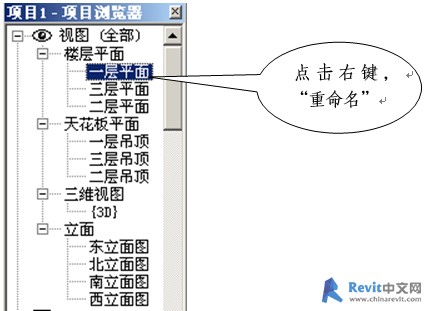

6，在项目浏览器栏命名相关视图，预先设定每个视图的视图属性和可见性等。

7，在菜单栏“视图”“新建”所需要的明细表和当地设计院图框的图纸

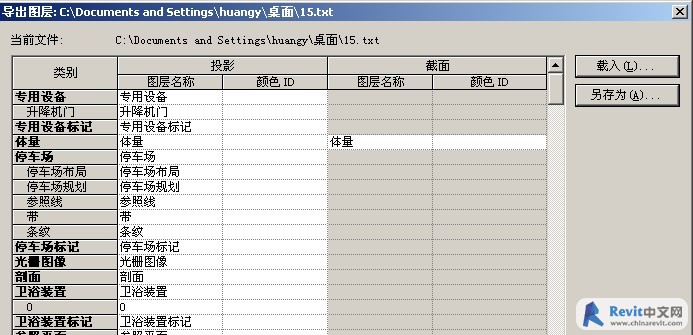

8，在菜单栏“文件”修改导出图层设置

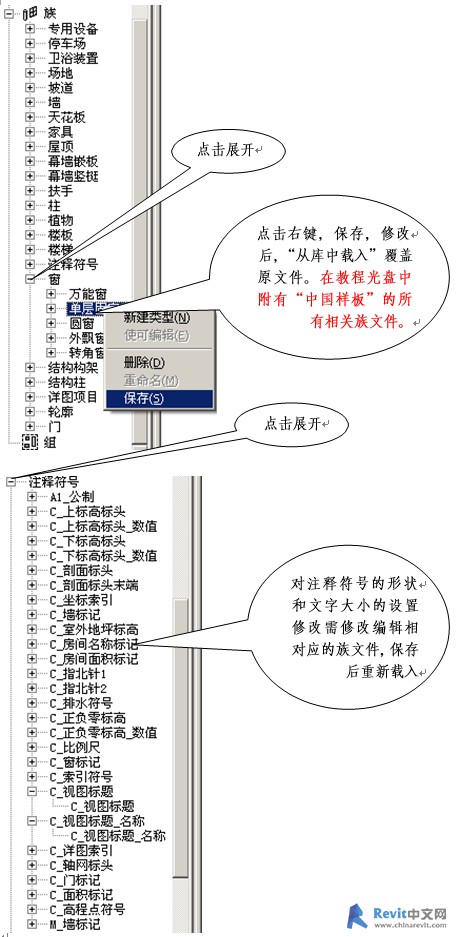

9，在菜单栏“文件”“从库中载入”常用的门、窗、注释符号等族或组。在 项目浏览器栏中可以查看已经载入的族和组。

10，可在样板文件中设置常用的楼梯，栏杆类型和文字大小等。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
