Revit教程丨Revit万能窗族制作（1）创建窗框

发布：中文网小编 浏览：7198人 分享
发布于：2019-08-07 10:04
软件系统课程 共有600+软件系统视频教程可供学习，下载APP免费学！

CAD

Plant 3d

ACE

Revit

Navisworks

Inventor

P&id

3dsmax

Dynamo

工程基础

VRay

SketchUp

Fuzor

Lumion

Twinmotion

Synchro 4D

tekla

Enscape™

Civil3D

晨曦BIM

catia

橄榄山

建模大师

InfraWorks

慧筑巧模

BeePC

Bentley

PTV

酸葡萄

海迈建模

二次开发

BDIP

Cinema 4D

PPT

Excel

Word

思维导图

BIMFILM

广联达

项目管理

BIM基础

成人自考

成人高考

远程教育

开放大学

施工工艺
更多软件
本帖最后由 中文网小编 于 2019-8-29 10:15 编辑

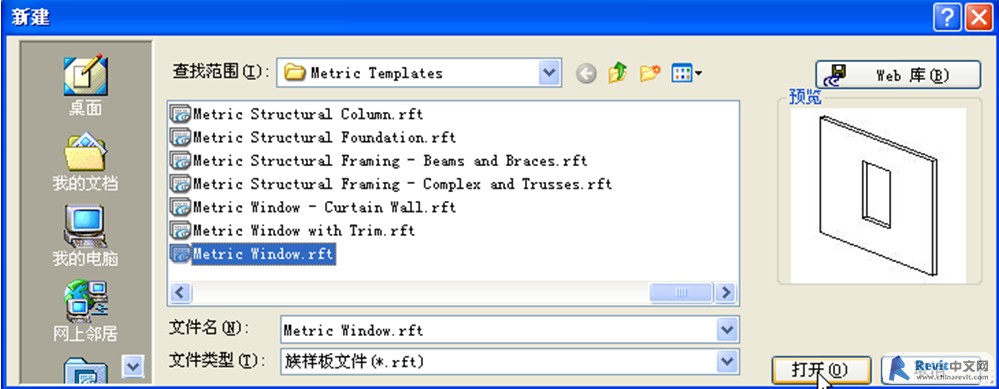

    [*]新建族文件，选择“Metric window（公制窗）.rft”为样板（必须根据各种 相应的族样板创建新的构件族，如窗族可以使用窗或基于墙的族样板）


    [*]用拉伸创建窗框，拾取墙中心线为工作平面，沿洞口边线绘制矩形并锁定 其位置，将矩形向内偏移 60。请注意工作平面的设定和锁定的应用。

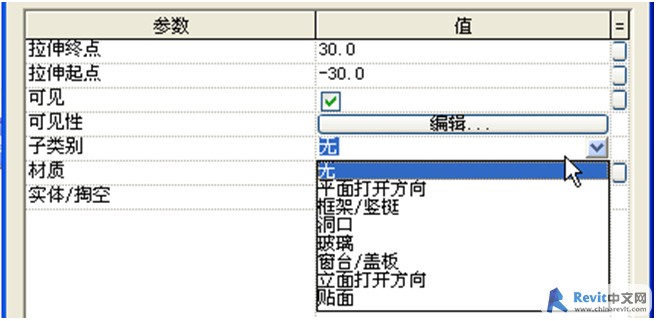

    [*]设置拉伸起点、终点为正、负 30，设定其子类别为框架/竖梃，完成绘制。

设定其子类别为框架/竖梃：

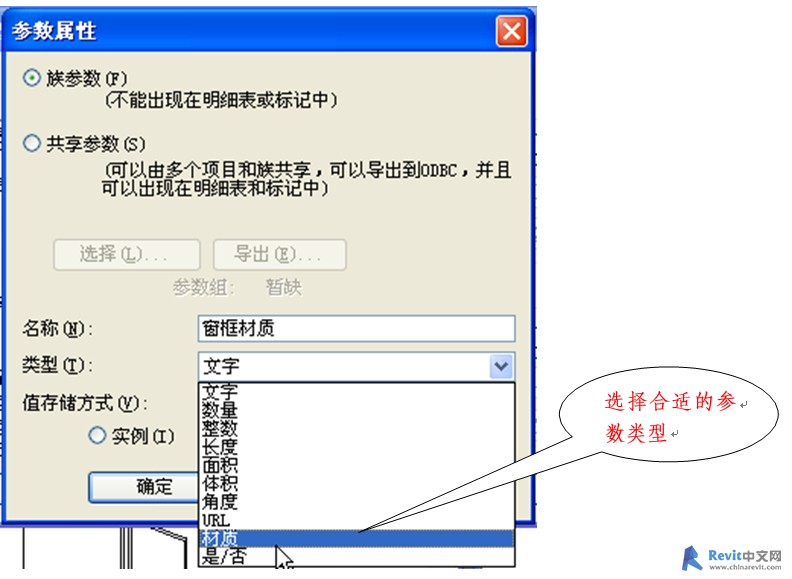

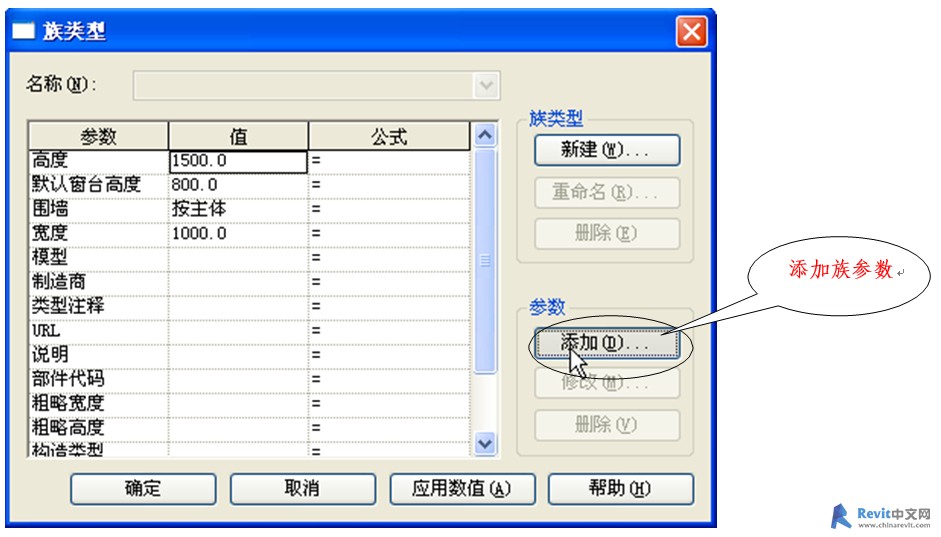

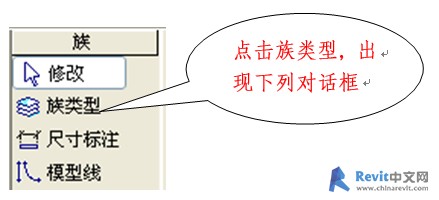

    [*]添加“窗框材质”参数，在材质库中添加“塑钢窗框”的材质

在材质库中创建新的材质，先复制，再重命名。

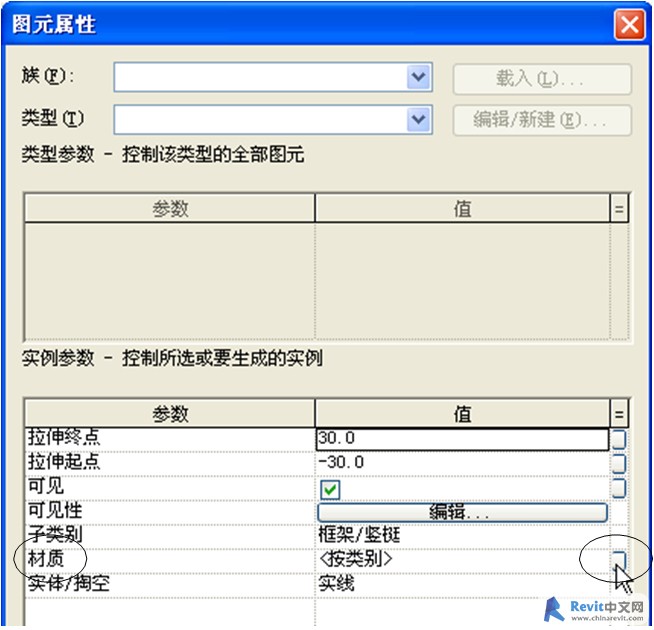

    [*]给窗框指定材质参数

先点选窗框，再点选，出现下列对话框：

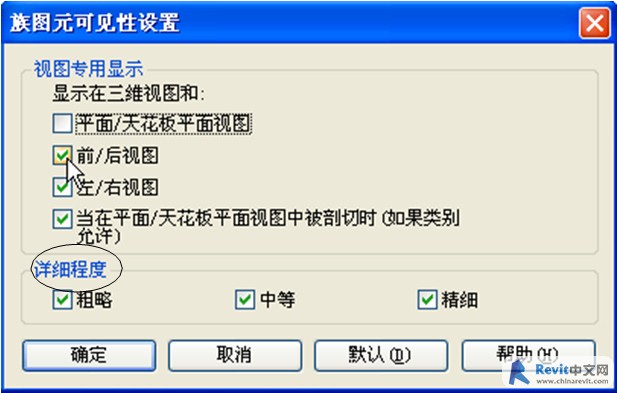

    [*] 设置窗框可见性为三维和前/后视图

先点选窗框，再点选，出现下列对话框：

可以控制物体在不同视图的可见性，还可以控制物体在同一视图中不同详细程度时的可见性。
来自：Revit 高级
