Revit教程丨如何在Revit中绘制尖顶波浪式屋顶
在绘制屋顶的时候，屋顶的形状一般是根据绘制的路径来生成的，接下来介绍通过坡度箭头来绘制尖顶波浪式屋顶
首先按照常规操作绘制圆形墙，用一般拾取墙绘制屋顶的方法绘制出屋顶，如下图所示
绘制完成后仔细观察，我们会发现屋顶的边缘也随着墙体是个圆形

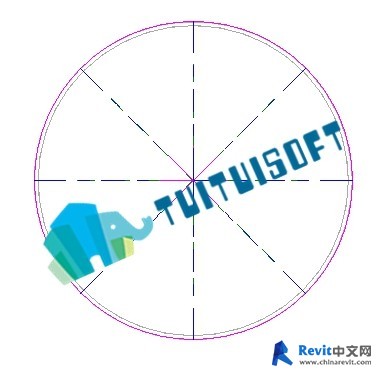

接下来为了我们方便对比将已有模型再复制一个，双击屋顶进入编辑界面，为了方便确定圆心绘制参照线，如下图所示

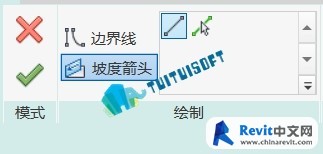

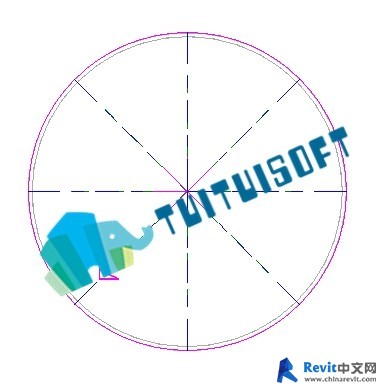

在“绘制”面板点击“坡度箭头”命令绘制坡度箭头，如下图所示

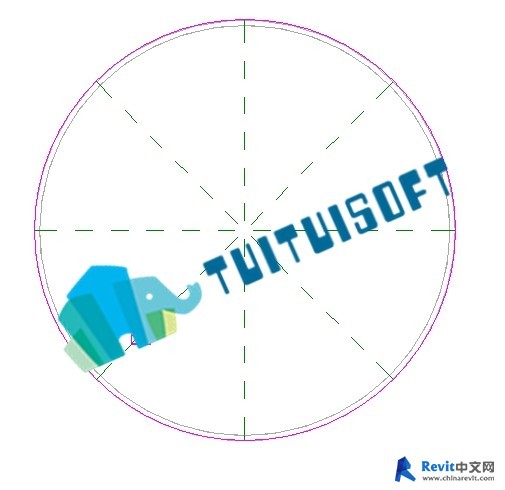

绘制坡度箭头之后，要将原来定义坡度取消，因为我们绘制了新的坡度，会和原有的坡度发生冲突，所以要将原来的定义坡度取消，如下图所示

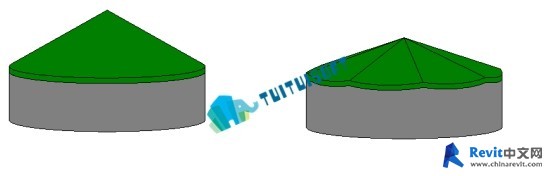

点击“完成编辑”，尖顶式波浪屋顶就绘制完成了，我们来开开对比，如下图所示
