Revit教程丨Revit轮廓族实例---分隔缝、楼梯前缘、扶手、竖挺
一般用于项目设计中的主体放样功能中的分隔缝。
1、样板文件
公制轮廓 - 分隔缝

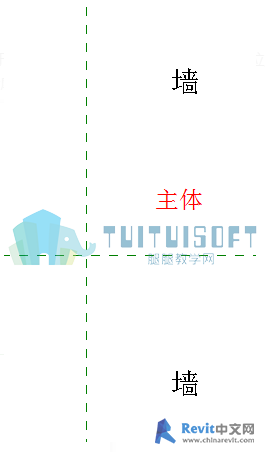

2、放样的插入点位于垂直、水平参照线的交点，主体的位置位于第一、四象限，其用于在主体中消减部分的轮廓，因此绘制于第一、四象限。
3、绘制方法与使用同主体轮廓族基本一样，只是样板文件不一样，并且只能用于墙体分隔缝中。
轮廓楼梯前缘用于项目设计中的主体放样功能中的楼梯前缘。
1、样板文件
公制轮廓 - 楼梯前缘

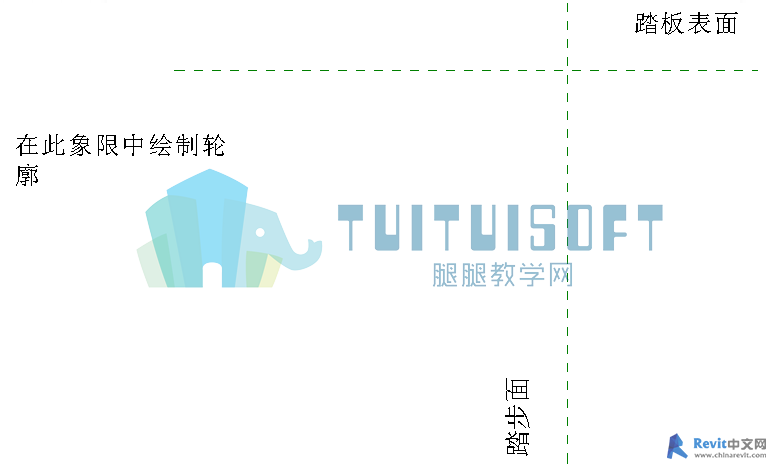

2、绘制的位置位于第三象限。
3、绘制方法与使用同主体轮廓族基本一样，只是样板文件不一样，并且只能用于楼梯前缘中。
轮廓扶手用于项目设计中的主体放样功能中的扶手。
1、样板文件
公制轮廓 - 扶栏

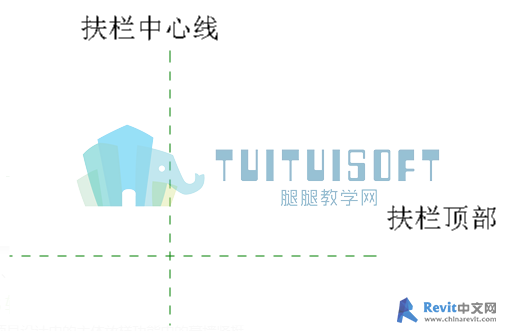

2、扶手的顶面位于水平参照平面，垂直参照平面则是扶手的中心线。绘制的轮廓线位于第三、四象限。
3、绘制方法与使用同主体轮廓族基本一样，只是样板文件不一样，并且只能用于扶手中。
轮廓竖挺用于项目设计中的主体放样功能中的幕墙竖挺。
1、样板文件
公制轮廓 - 竖梃

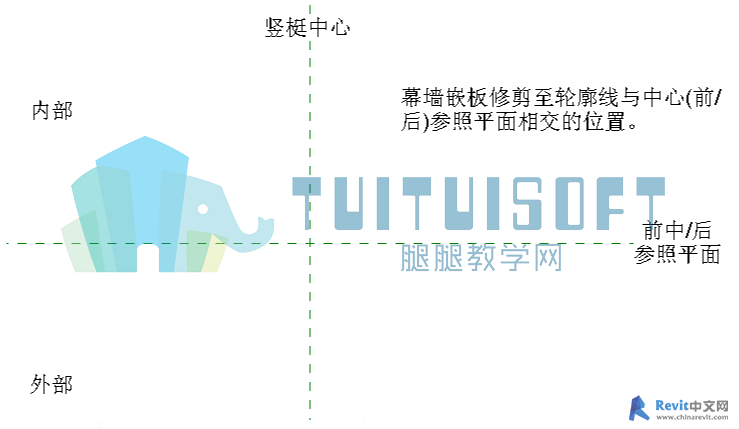

2、竖挺断面的中心就是水平和垂直参照线的交点，绘制的轮廓位于四个象限中。
3、需要用“EQ”对齐锁定，使竖挺轮廓一直位于幕墙的中心线处。
4、绘制方法与使用同主体轮廓族基本一样，只是样板文件不一样，并且只能用于竖挺中。
