Revit教程丨revit中窗户百叶数量的参数化
当我们创建窗户百叶的时候，如何通过调整高度使百叶的数量进行自适应的更改。

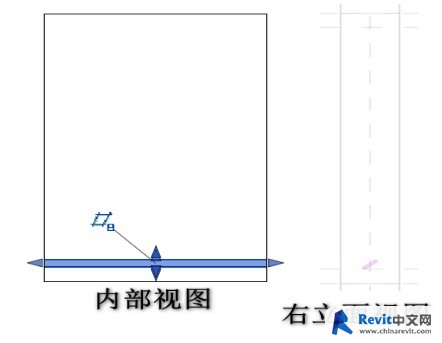

（1）新建一个“公制窗”的族，先进入“内部”视图，创建两个参照平面，两个参照平面距窗户顶部和底部距离都为“80mm”，并进行标注。进入“右”立面视图，单击“创建”选项卡，用拉伸命令创建一个窗户的百叶，回到“内部”视图。将百叶的长度拉到于窗户宽度一样。（图1）
图1
（2）选择刚刚创建的百叶，单击
“阵列”命令，勾选“关联并成组”选项，勾选“最后一个”选项，数量修改为“2”，在任意位置放置一个百叶，单击
“对齐”命令，将百叶的上表面与参照平面对齐并锁定，同理将下面的百叶下面表与下面的参照平面对齐并锁定。（图2）
图2

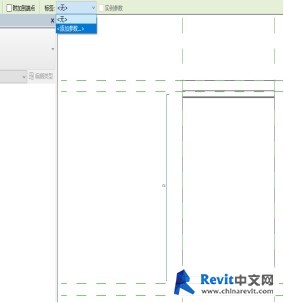

（3）单击百叶会出现数量标注，单击标注，单击“标签”选择“添加参数”选项，将名称改为“百叶数量”，点选“实例”选项，修改“参数分组方式”为“尺寸标注”，完成参数编辑。（图3）
图3

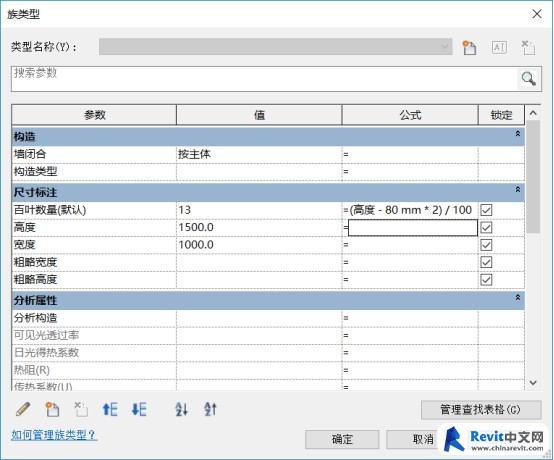

（4）单击
“族类型”按钮，会弹出“族类型”对话框，将“百叶数量”的公式修改为“(高度-80*2)/100”单击“应用”、“确定”按钮，完成百叶数量参数化的设置。（图4）
图4

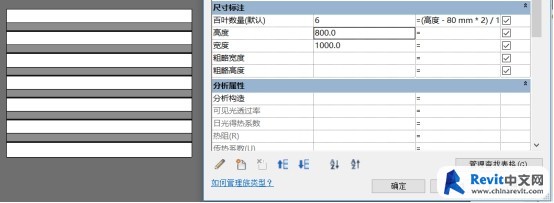

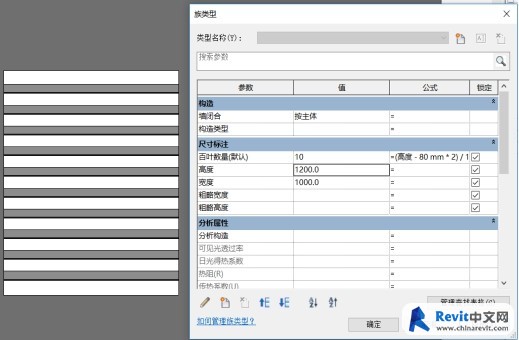

（5）现在通过修改窗户的高度，百叶的数量就能根据窗户的高度，自适应的进行排列。（图5、图6）
图5
图6
