Revit教程丨Revit注释族实例之标高标头
1、打开样板文件
注释>公制标高标头

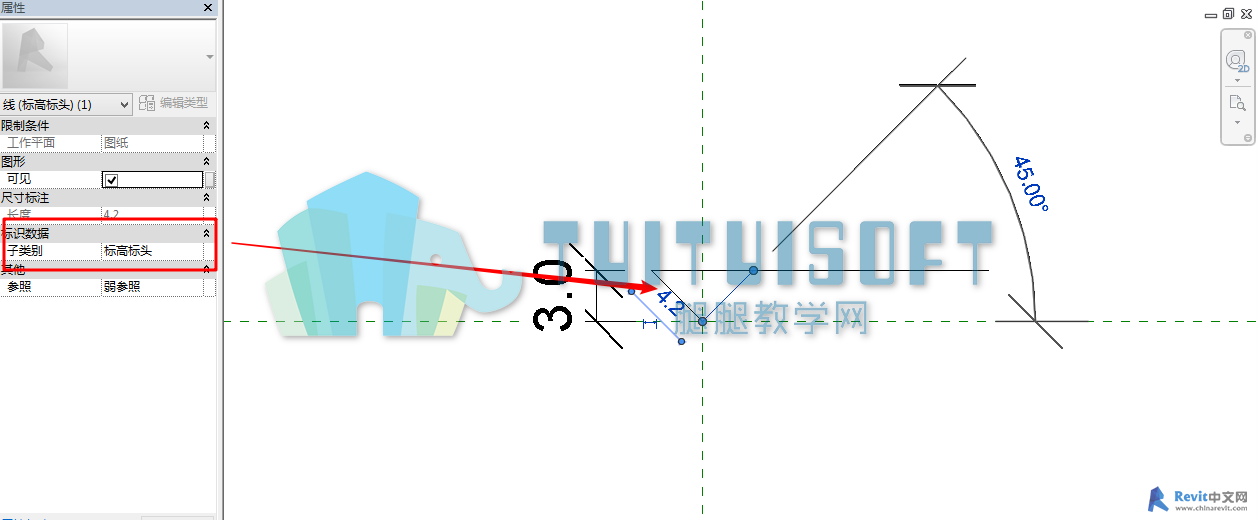

2、绘制标高符号
使用详图面板的直线命令，线的子类别选择“标高标头”，然后绘制符号。

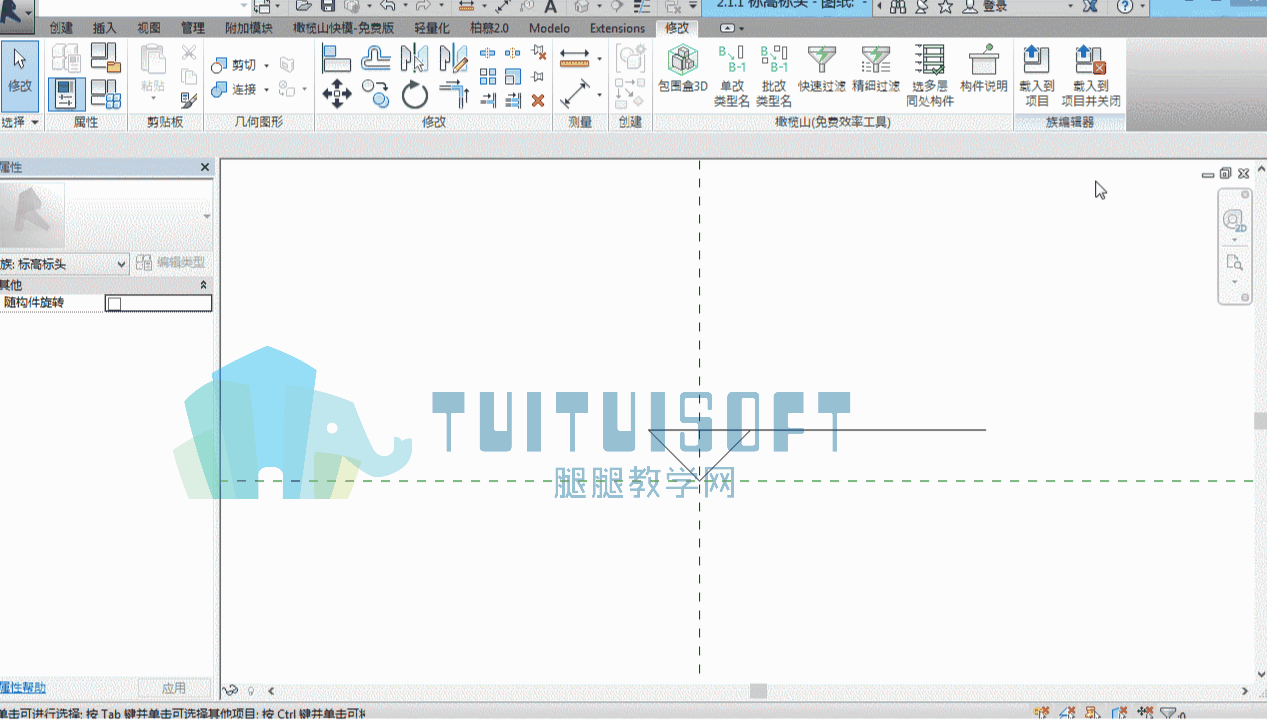

3、编辑标签
使用文字面板的标签命令，设置“对齐”面板的选项，然后新建“3.5mm”类型并修改参数。

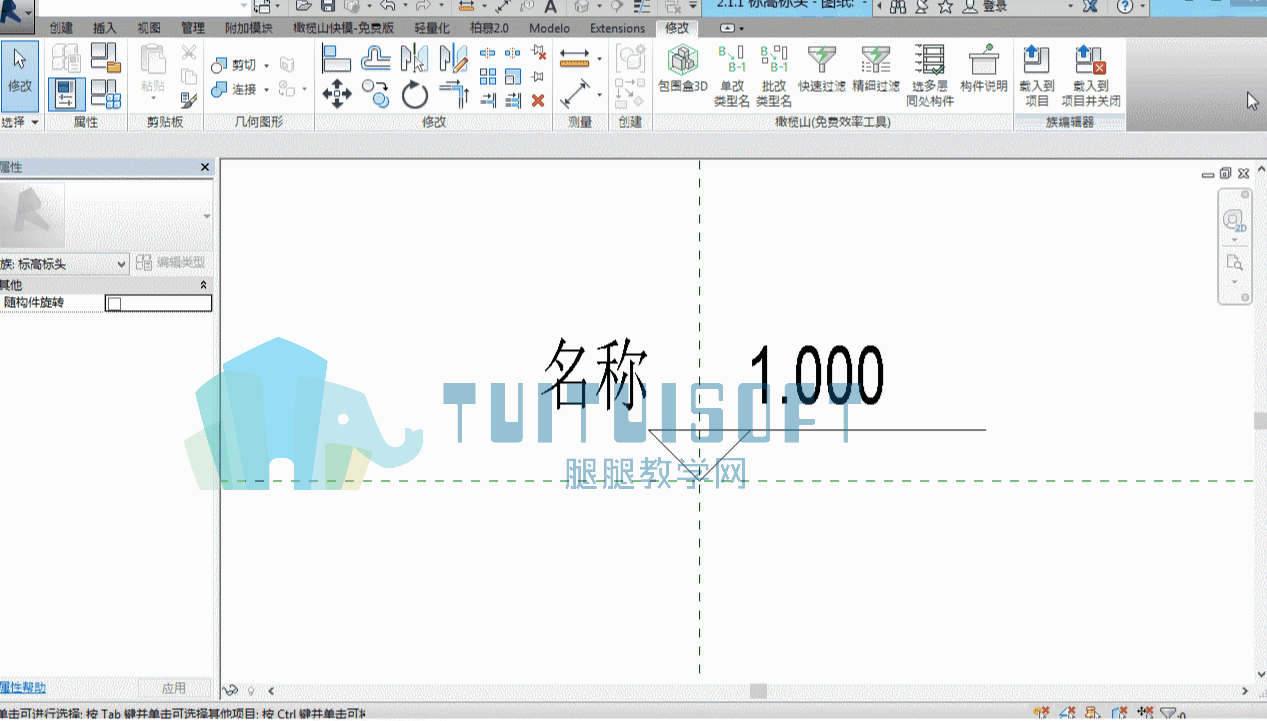

4、将标签添加到标高标记
4.1 点击“标签”，放置“标签”。

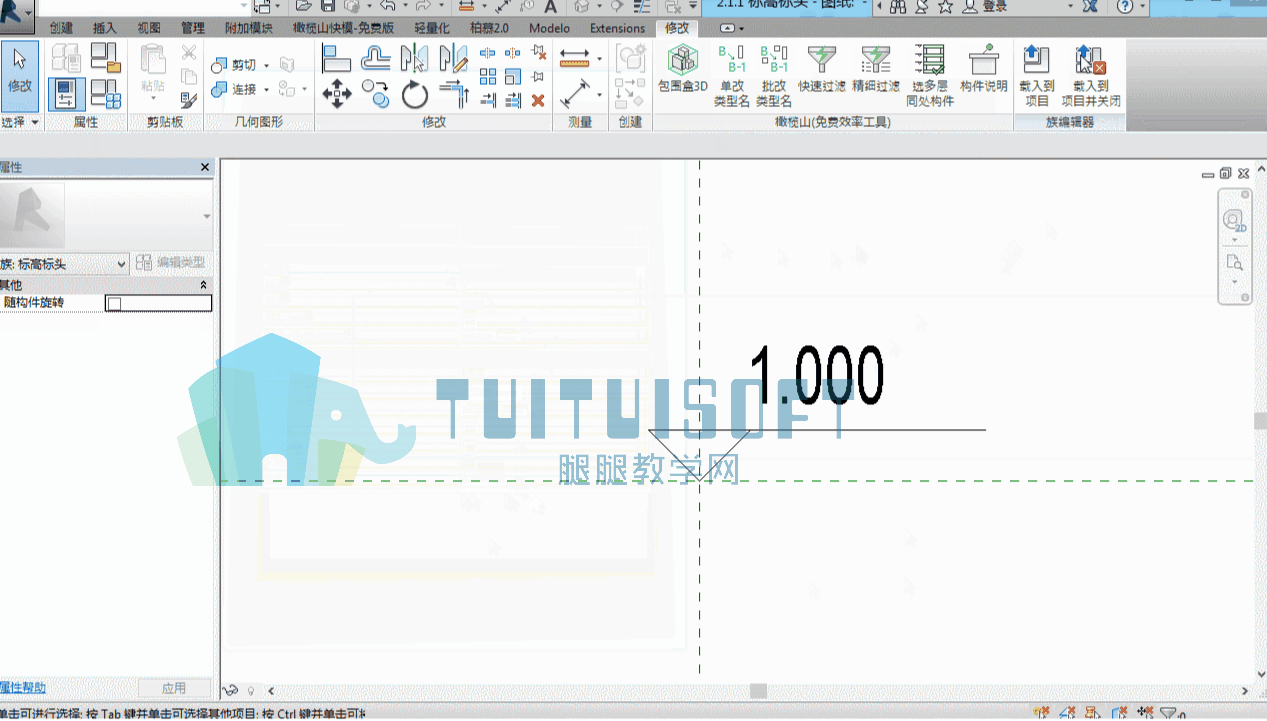

4.2 修改标签的类型。
5、载入至项目中应用
选中项目中的标高，将其类型属性中的“符号”替换。
来源：腿腿教学网BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
