Revit教程丨Revit如何绘制混凝土翻边栏杆
在做项目过程中，我们会经常遇到混凝土翻边的栏杆。通过更改栏杆扶手族，从而可以简单快速的绘制出来。

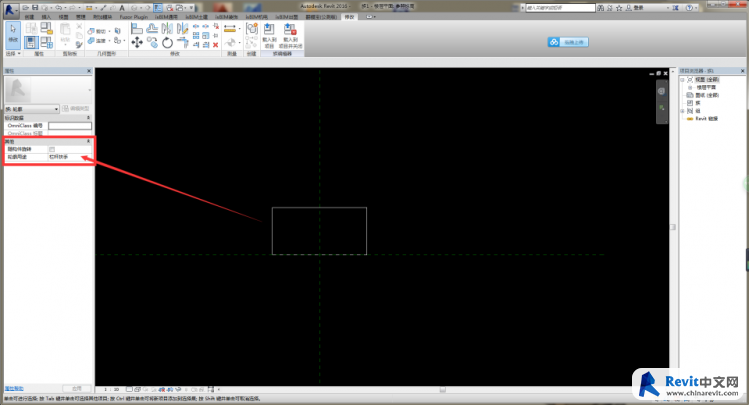

1. 绘制轮廓族，将轮廓用途改为栏杆扶手，或者用公制轮廓 - 扶栏族样板绘制。然后载入到项目中。

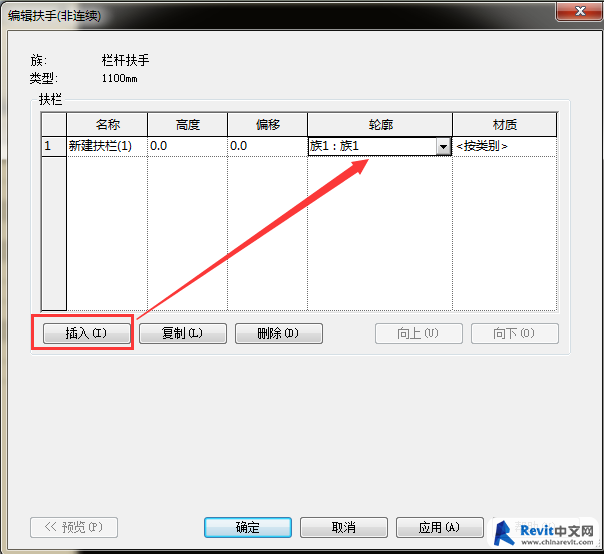

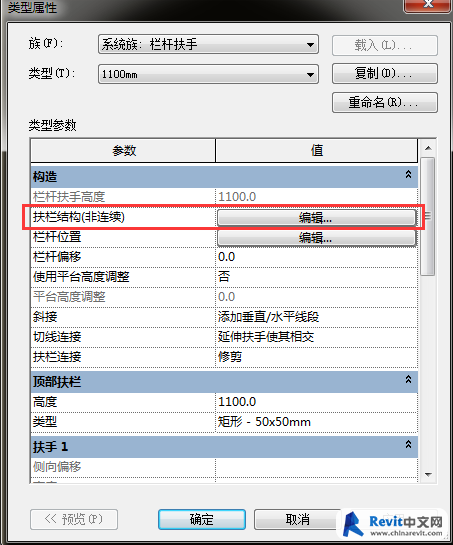

2. 选择栏杆类型，编辑扶栏结构（非连续），插入扶栏将其轮廓改为，刚刚载入的轮廓族。

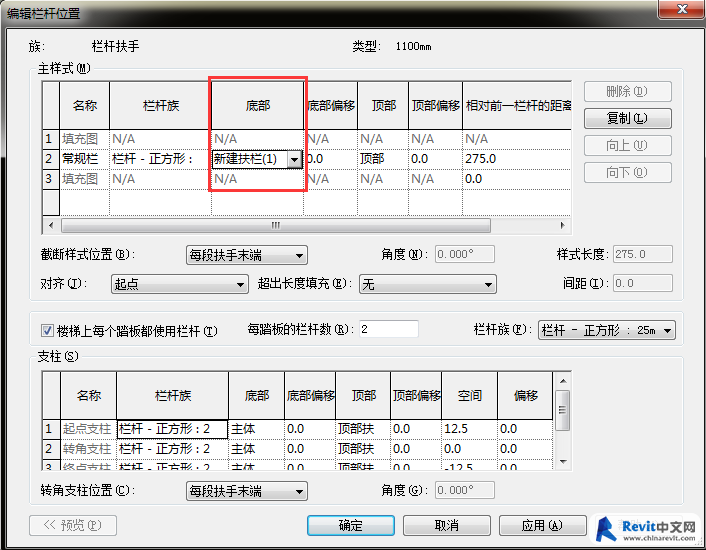

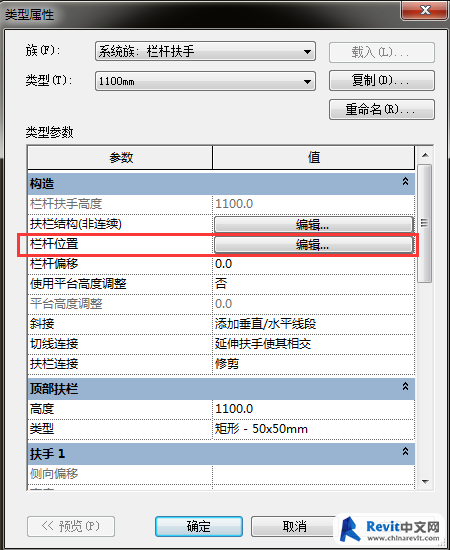

3. 然后编辑栏杆位置，将主样式底部，改为新建扶栏（1），即可。

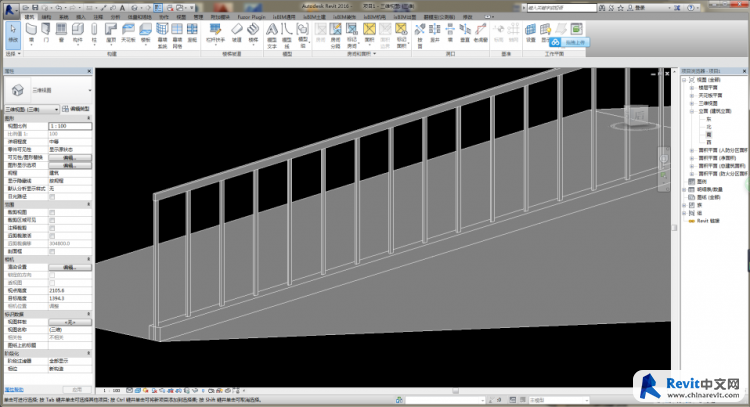

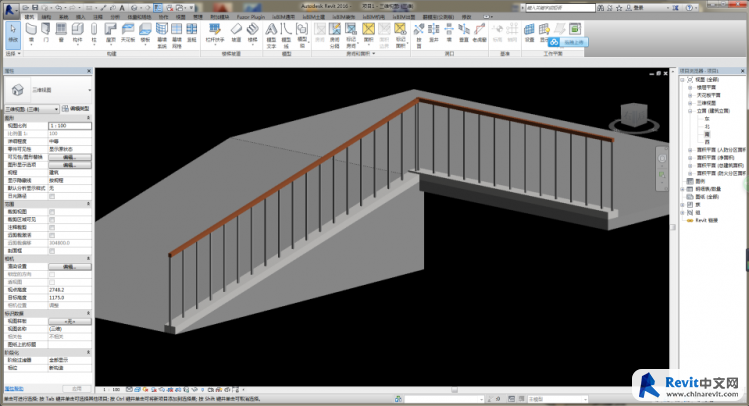

4. 绘制完成后的样式。
