Revit教程丨Revit中如何创建斜柱及将垂直柱改为斜柱的方法
在Revit中我们有时会需要绘制斜柱，那么斜柱该如何绘制呢？能否已有的垂直柱进行二次编辑以实现斜柱的造型呢？下面就给大家简单介绍一下：

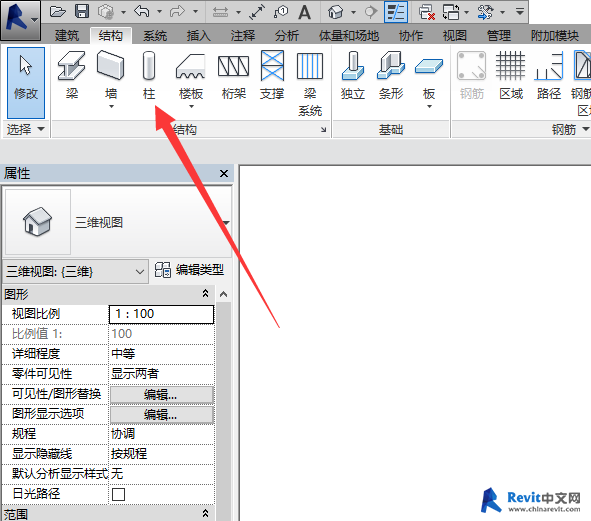

1在结构面板找到“柱子”并单击。如（图一所示）
图一

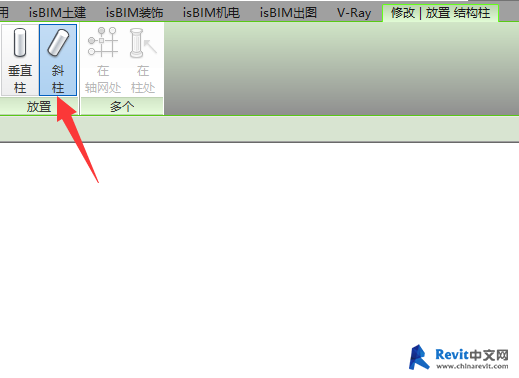

2. 单击后会自动跳转到“修改/放置结构柱”，选择斜柱并绘制。如（图二所示）
图二

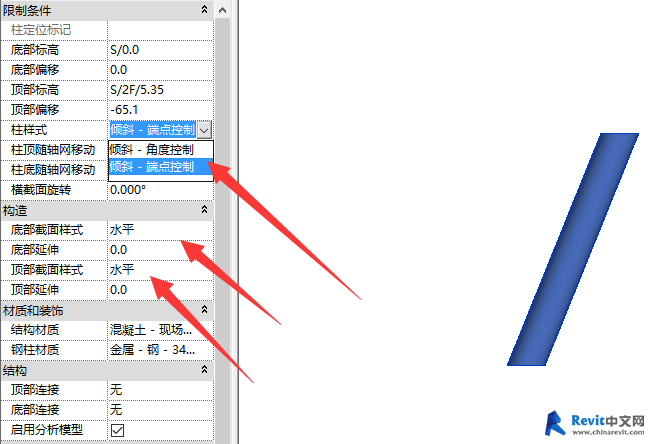

3. 斜柱初步绘制出来后，选择属性斜柱把“顶部/底部斜面样式”有垂直调整为水平（图三所示）
图三
4. 将垂直柱改为斜柱，选择属性垂直柱把“柱样式”有垂直调整为倾斜-角度/端点控制，“顶部/底部斜面样式”有垂直调整为水平（图四所示）
图四
5.结合楼层平面单击选择斜柱后根据项目图纸要求把斜柱顶部或者底部拖拽到合适的位置即可。（必要时可以绘制参照平面确定位置）
来源:E a B I MBIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
