Revit教程丨Revit中如何快速创建风管布局
在创建风管布局的过程中，用户一般使用绘制风管工具逐一连接每个风口与主风管，最终连接空调设备，如果仅使用绘制风管工具，过程则比较繁琐。对于类似问题，我们可以通过创建风管系统，生成布局等简化风管绘制工作。

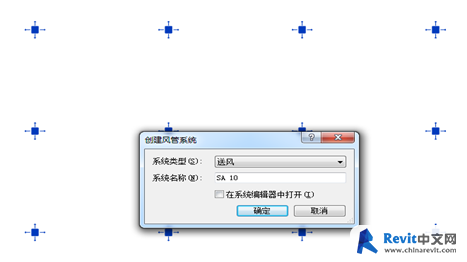

1、选择需要创建风管的风口，在“修改|风管末端”选项卡上点击“创建风管系统”命令，在“创建风管系统”中点击“确定”完成送风系统的创建；（如下图）
2、在“修改|风管系统”选项卡上点击“生成布局”命令；（如下图）
3、在“生成布局”选项卡上点击“放置基准”，然后在绘图区域中拾取一个点作为主风管的末端；（如下图）

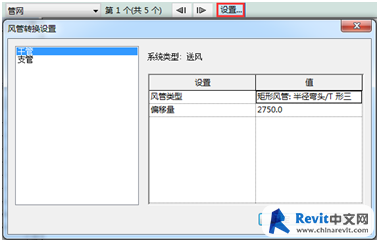

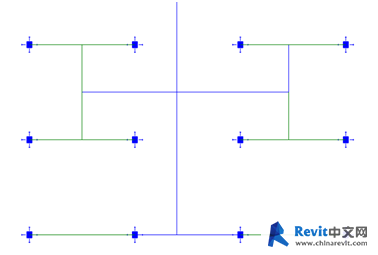

4、点击“解决方案”，在选项条上选择最接近的方案，并点击“设置…”，在“风管转换设置”中为干管和支管分别选择需要使用的风管类型和偏移量（标高）；（如下图）

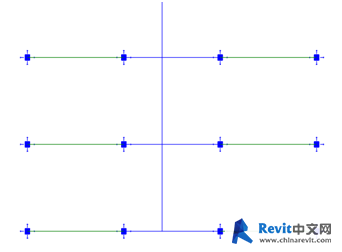

5、点击“编辑布局”，按照需要先调整蓝色的干管路径，在调整绿色的支管路径，尽量使其与需要的布局样式接近；（如下图）

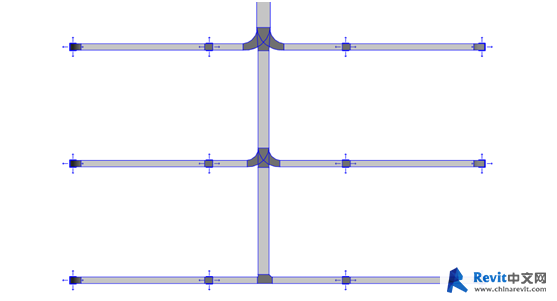

6、在“生成布局”选项卡上点击“完成布局”。我们就可以得到一个符合要求的风管布局；（如下图）
