Revit教程丨Revit放坡管的绘制技巧
重力流管道是在没有压力的情况下，通过管道的倾斜坡度，即管道的首端和末端形成高差，使管道内的水流产生流动。
因此为更加贴切实际，在模型中绘制放坡管。由于放坡管的首尾两端的标高不一样，在管道绘制之后，修改坡度管可能会影响到与其相连接的管道和管件的标高，下面简单介绍放坡管的绘制。
通过设置“带坡度管道”直接绘制放坡管。
步骤一：

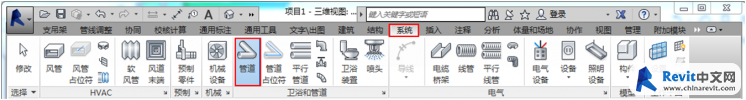

在注释选项卡下“系统”中点击“管道”，进行管道的绘制，找到“更改坡度”栏，如图所示。
步骤二：

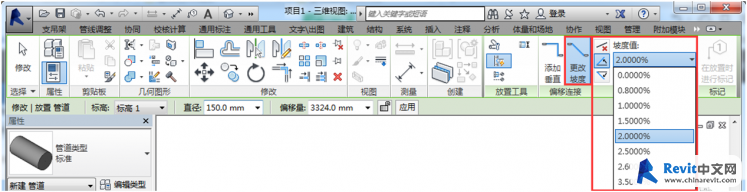

默认条件下为禁用状态，根据绘制需要，点击“向上坡度”或者“向下坡度”，然后在坡度值一栏中选择需要绘制的管道坡度，如图所示。
步骤三：
在平面绘图区域进行绘制，即可得到放坡管，如图所示。
注：

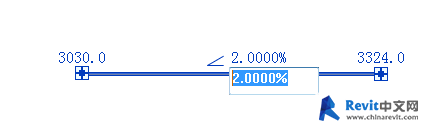

在坡度值一栏中若没有想要的坡度值，可以随意选取一个值先进行绘制，绘制完成后，点击所绘制的管道，直接修改所需要的坡度值即可，如图所示。

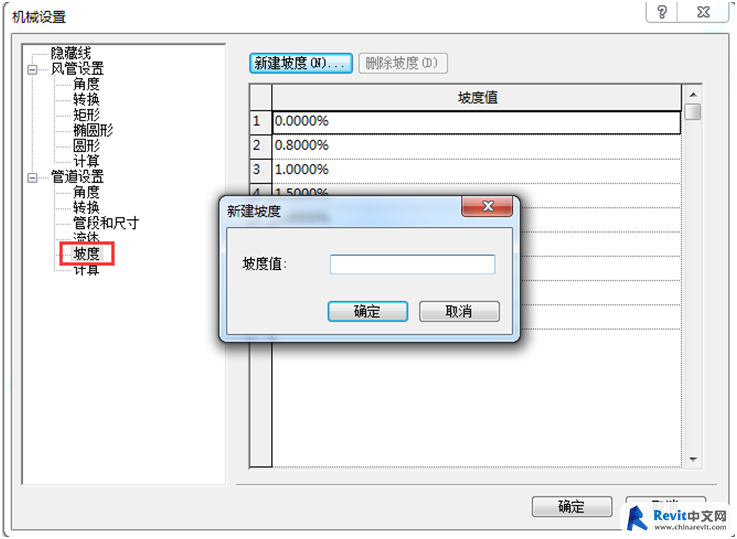

若绘制的放坡管数量较多，且各管段的坡度值均不相同，每次修改无形增加了工作量，可在“系统”中“机械设置”一栏，找到“坡度”，新建所需要的坡度确定之后，即可在步骤二中选择新建的坡度值，如图所示。
来源:EaB I M
