Revit教程丨Revit如何在三维视图中便捷观察某个构件
在Revit中，我们在绘制构件的时候经常需要在三维视图中观察构件的视图的样式以及绘制情况，那如何方便快捷的观察指定构件，这里提供两种方法。
第一种方法：
1.在三维视图中选择需要观察的构件（可选择多个构件）。
2.在视图控制栏中选择“隔离图元（I）”。

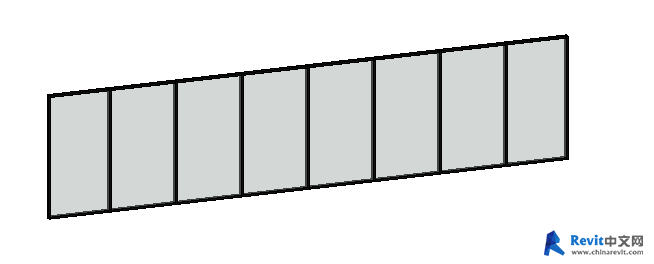

3.这样，我们需要观察的构件就被单独隔离出来了。
4.需要恢复只需点击“重设临时隐藏/隔离”即可。
第二种方法：
在Revit2016中新加入了选择框功能，改功能可以快速使用三维剖面框进行对指定构件隔离剖切。

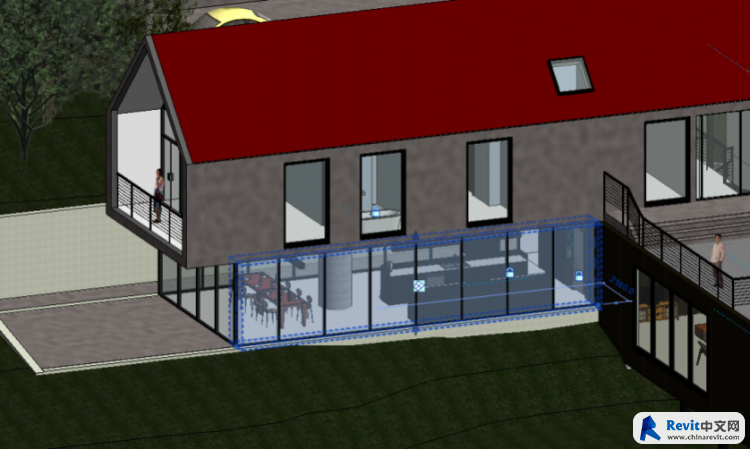

1.在三维视图中选择需要观察的构件（可选择多个构件）。

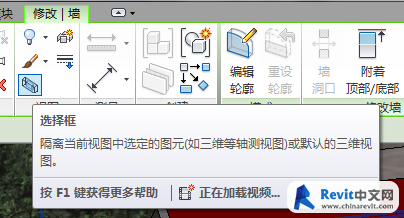

2.在修改选项卡中视图栏选择选择框功能。

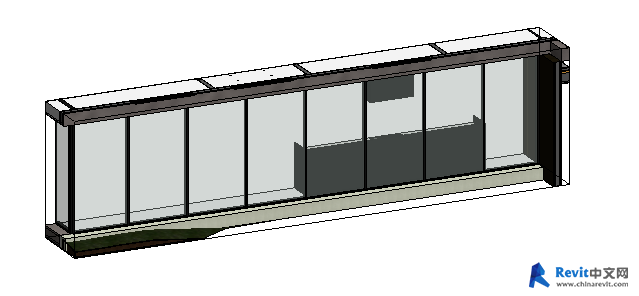

3.Revit自动在选择的构件附近生成剖面框。

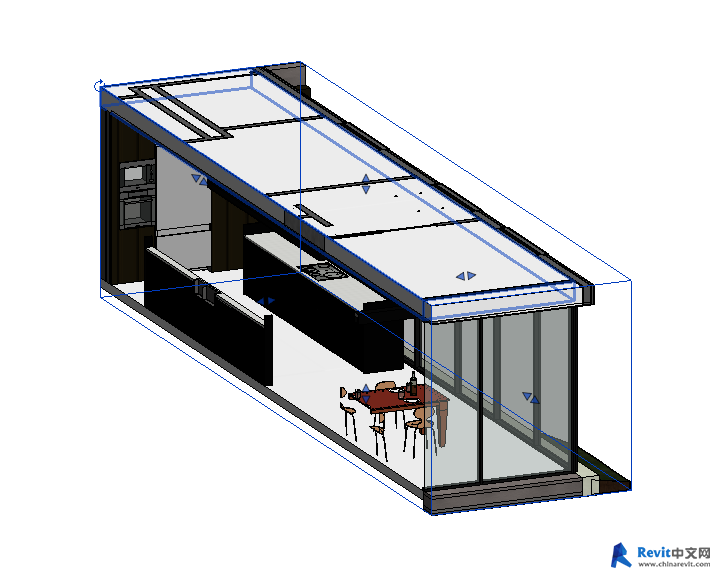

4.可以根据需要点击拖动“造型操纵柄”（蓝色**角形）来调整剖面框范围。

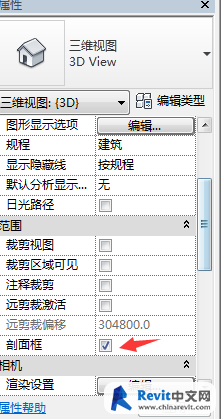

5.如果需要还原视图，在视图属性中把剖面框勾选取消即可。
来源:E a B I M
