Revit教程丨Revit创建族时放样命令无法创建成功应该怎么解决？
当创建族时，难免有一些构件需要用到放样命令，而放样命令的路径有时候并不只是直线，难免有时候是曲线有弯折，这时候却发现无法创建成功了。下面来讲下问题的出现

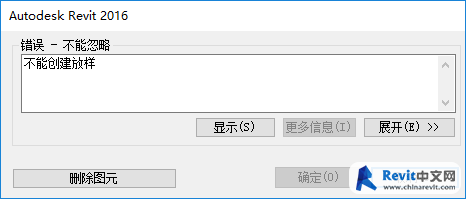

1.当我们把路径四角使用圆角弧命令，变成一个四角圆角半径为35的路径时却显示无法创建成功。
问题的出现原因是：在轮廓在沿着路径形成模型的过程中，由于路径弯折处形成自相交现象，程序不允许。那在这里提供两个解决办法
方法一

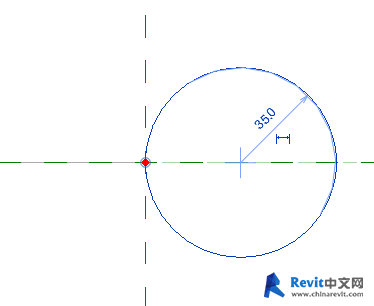

1.轮廓绘制时，例如之前的圆型轮廓，一般会将圆心绘制在轮廓编辑平面的红点也就是纵横参照平面相交处，如图所示。

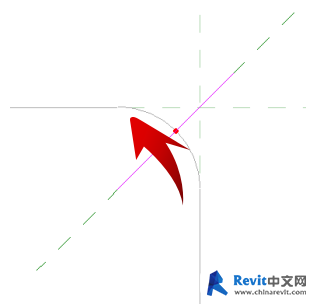

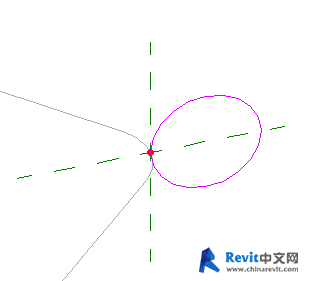

2.以刚才的路径为例，轮廓沿路径形成模型时，在此处自相交，如图所示
3.将轮廓放置到不会相交的一侧就行了，例如，还是如刚才路径时，我的圆的放置位置的更改如图所示

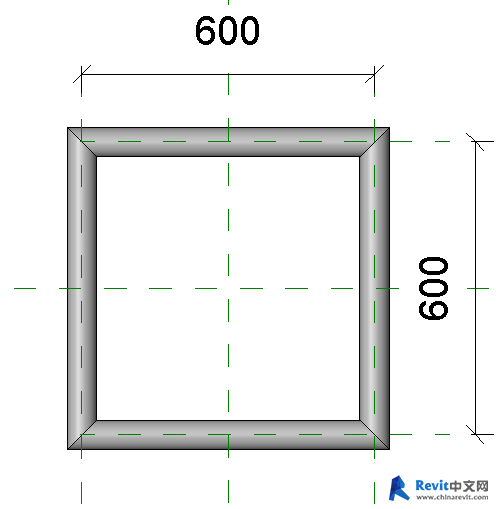

4.如图所示，在路径上，轮廓形成模型时，不会自相交，就可以了
方法二：

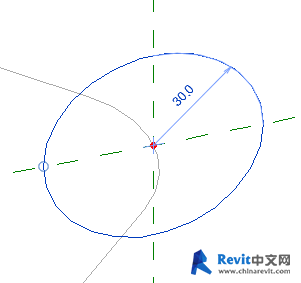

例如刚才路径，路径圆角半径为35，轮廓半径为35，则无法通过，那么只要轮廓半径<路径弯曲半径，即可，如图所示。
