尝试切割或连接几何图形时显示警告，且无法正确地重新生成几何图形。

警告：

对于该条件有几个类似的错误消息，例如：

[*]

无法从墙外剪切 [符号] 的实例。


[*]

无法剪切具有实例的主体。


[*]

屋顶无法剪切。


[*]

无法剪切连接的图元。


[*]

无法使图元保持连接。

问题：

Revit 必须能够按建筑比例创建相当精确的模型。应用程序具有关于生成实用建筑模型所需比例和精度的内置隐含假设。

[*]

在大比例侧，存在图元必须在20立方英里以内的限制。


[*]

在小比例侧，剪切几何图形时，应用程序需要面和边缘精确对齐。对齐时的轻微不准可能导致几何图形无效，从而导致剪切命令失败。


[*]

另一个小比例要求是几何图形不能小于约1/32" (0.79 mm)。这意味着有效几何图形的边缘、宽度和半径必须大于或等于该长度。在剪切中，所得到的几何图形必须符合此要求，否则将被视为无效。两个独立的几何图形可以有效，但当从一个几何图形切割另一个时，生成的材料边缘或体积不满足最小长度要求。

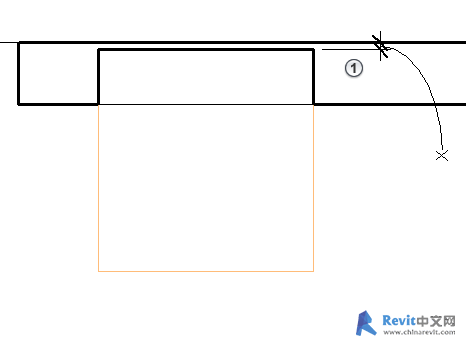

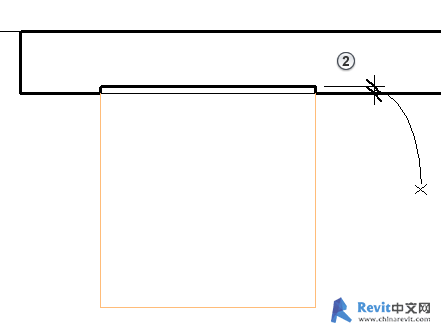

在以下示例中，表示一种条件，在此条件下切割将导致几何图形小于1/32"的要求，表示一种条件，在此条件下被剪切的几何图形小于要求。

解决方案：

调整图元的尺寸或位置，以解决错误条件。可能的解决方案包括：

[*]

移动一个连接/剪切图元，以确保生成的几何图形或被剪切的几何图形大于1/32"。


[*]

查找可能导致轻微不准确性的图元组合，这可能由其他条件所造成，例如：

o 一部分几何图形中较小的圆角或倒角。

o 两部分内容中稍微不对齐的圆柱或旋转面。

o 图元顶部/底部略微倾斜的面，如屋顶和楼板，与其他几何图形非常接近的相交。

o 草图中稍微偏离轴线（使用捕捉功能来调整）。


[*]

检查模型几何图形的测量值，以确保相关图元之间的距离小于20英里。
