Revit教程丨Revit中如何创建分段剖面视图
如何在Revit中创建分段剖面视图，使操作更简便。

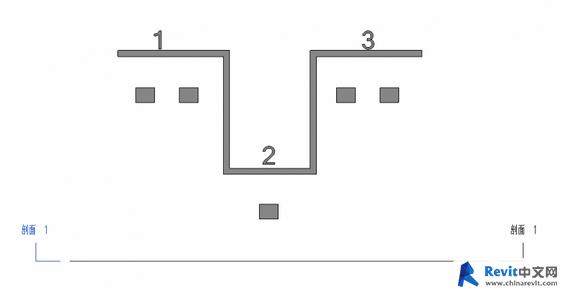

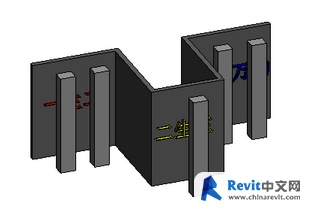

下图所示的模型中，创建了一个典型剖面，以及其生成的剖面视图

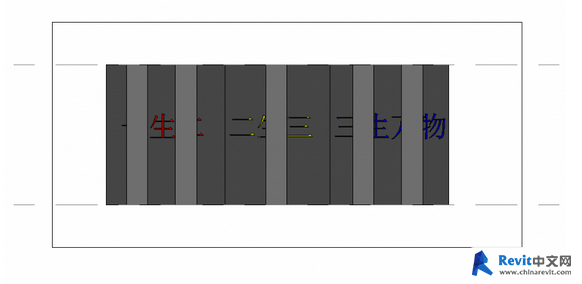

但可惜，柱子挡住了墙上的文字。

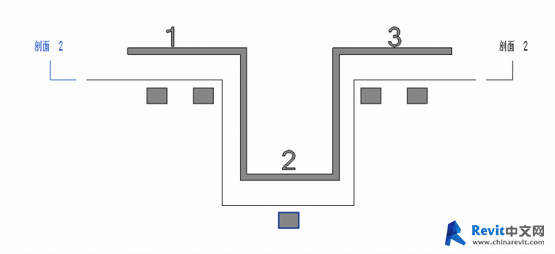

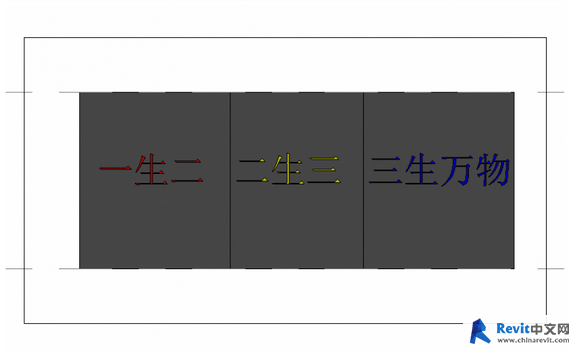

在这时我们可以运行拆分线段这个工具，达到下图所示效果：
详细步骤如下：
1.选中剖面2进入修改选项卡，选中拆分线段
2.将剖面线修改成分段形式，使用各个剖面段上的操控夹点对剖面段进行调整，
生成的剖面将随之调整
使用“拆分线段”的意义：
使用该工具，可以将剖面线分割成与视图方向垂直的多个分段，以剖切模型中不同位置，而不必创建多个剖面，在某些情况下使用非常方便。
