利用Dynamo为已有的revit体量结构创建幕墙的思路分析
（本次思路，是基于Dynamo2.1版本编写，1.0相关版本的，可以尝试用lunchbox里的节点。）

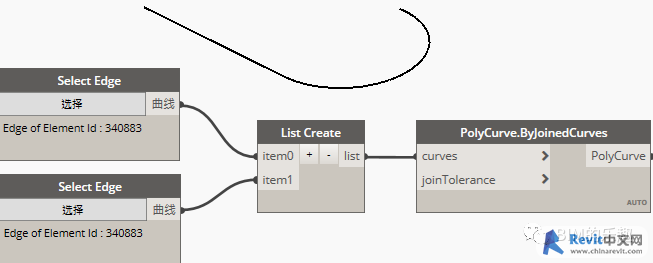

首先利用Select Edge节点，选择顶层和底层楼边的边线，分别创建列表，然后转换成PolyCurve

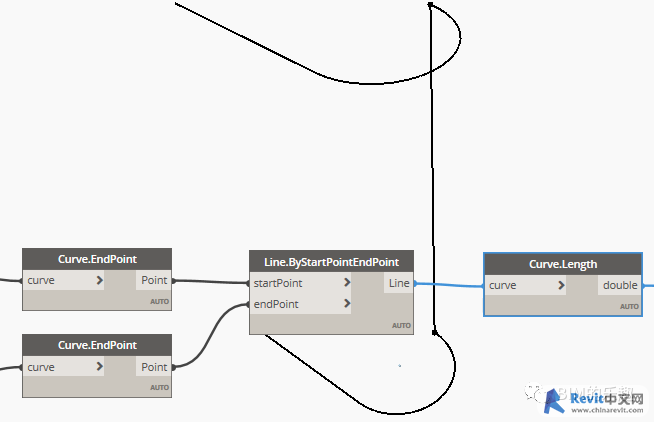

之后利用Curve.EndPoint获取曲线的端点，并连接直线，用作幕墙高度的参考

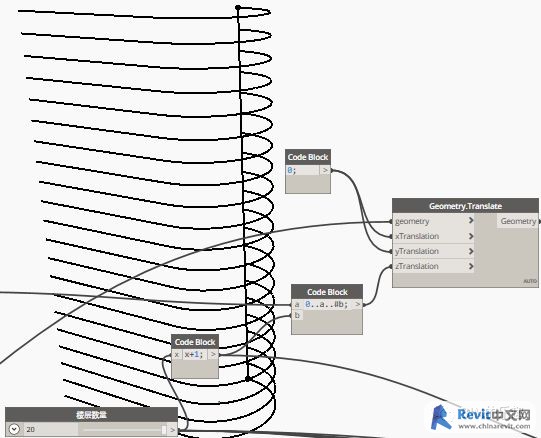

然后可以添加一个滑块，用作楼层数的控制，注意20层，需要有21条线，所以要在楼层数后面加1，然后就可以向上复制曲线了。

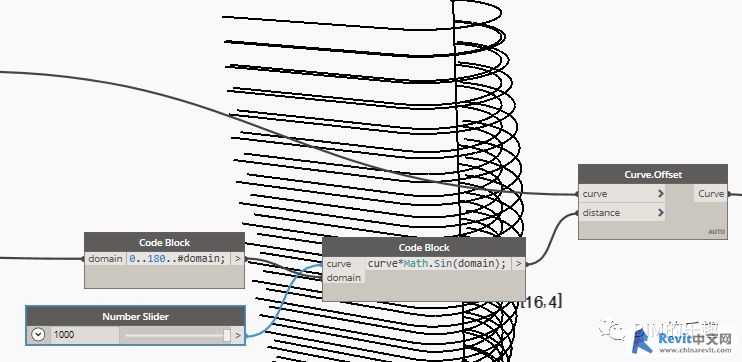

如果选择现在生成得曲线放样，我们可以生产一个垂直幕墙，这里就不再赘述，我们这里假设幕墙是按照正弦函数变化， 形成中间部分部分轮廓大的效果，需要对刚才生成得每层的曲线，向外偏移，实现如下效果：
这里的参数可以自己根据模型的大小、变化方式调整，这里仅仅是提供一种思路。

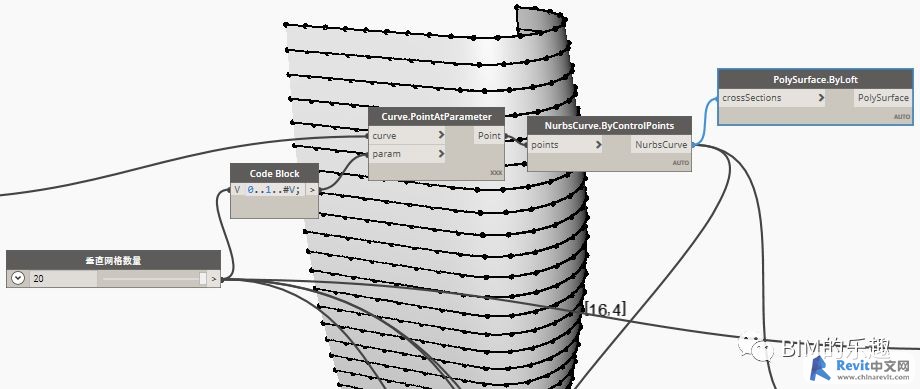

接下来，我们利用Curve.PointAtParameter获取曲线的等分点，并利用控制点重新生成样条曲线，也可以放样生成曲面（曲面在我们的后续操作中用不到，可以忽略）

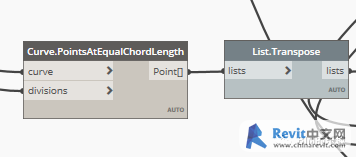

之后将水平点的列表，转换成垂直的点的列表

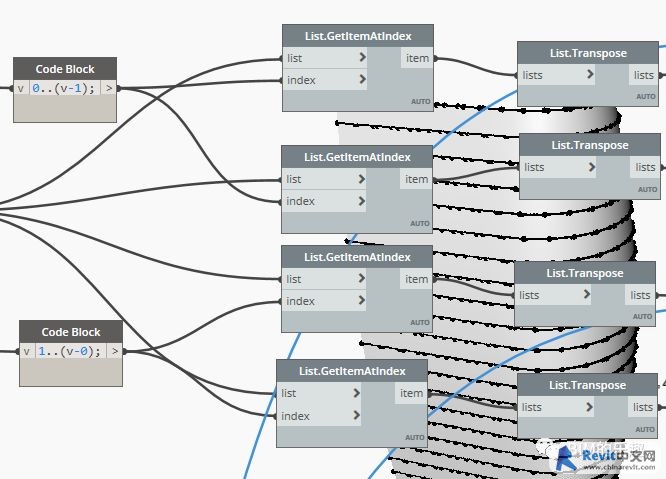

然后通过两次，获取指定索引处的点，重新生成点的列表

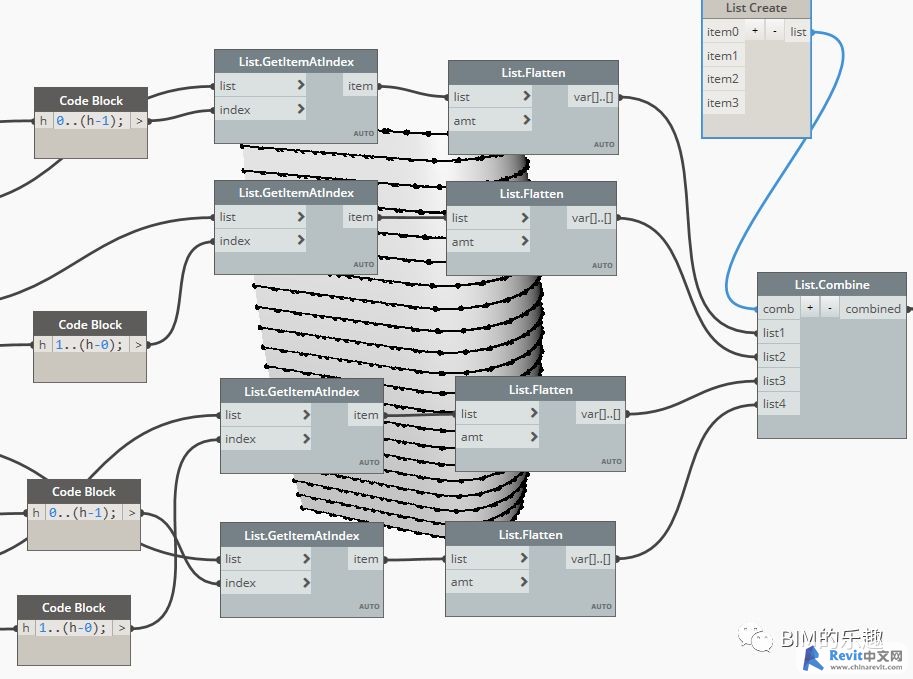

将上一步获取到的四个角点，重新按照制定的列表层次，生成新的列表
最后放置四点自适应族到项目中即可，效果如下图：
