Revit教程丨Revit幕墙填充图案的使用

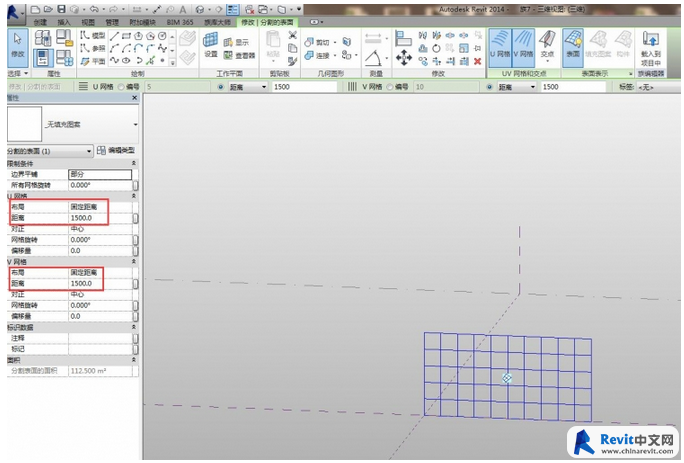

1.在公制体量中绘制一条模型线，生成一个面，并且进行表面分割，vu网格间距分别为固定距离1500mm。

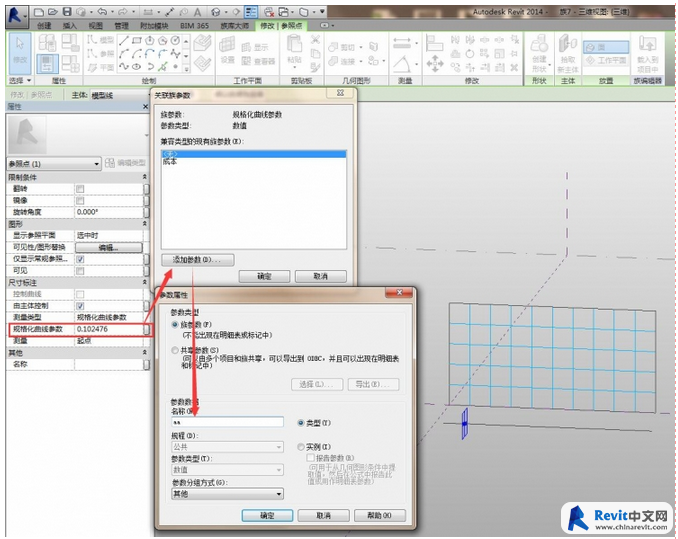

2.在该平面在绘制一条直线，并添加一个点，然后将规格化曲线参数添加一个参数“aa”。（名称随便取的）

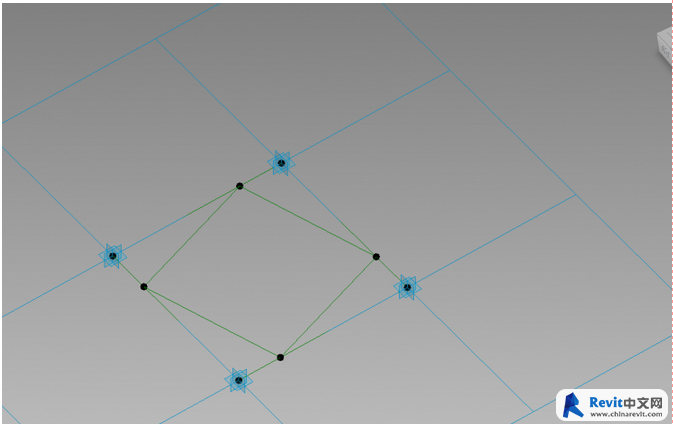

3.新建一个基于公制幕墙嵌板填充图案的族，根据规格化曲线参数分别在参照线上添加点并且用参照线一次连接。并且将这四个点的“规格化曲线参数”也添加参数“12”。

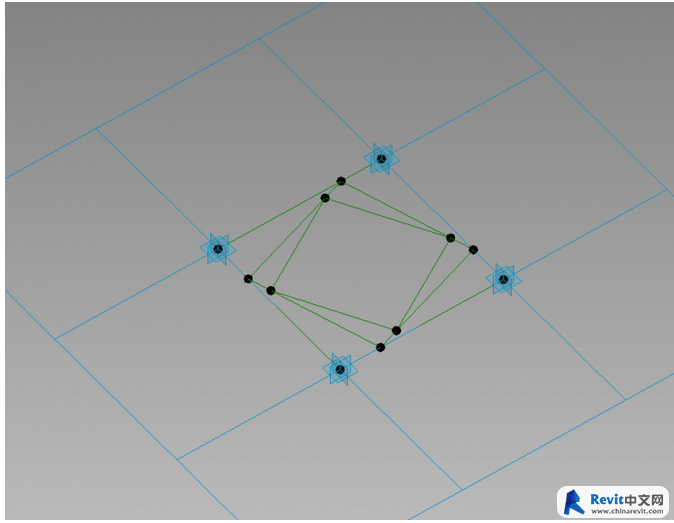

4.1.第四步同上，添加参数“13”。

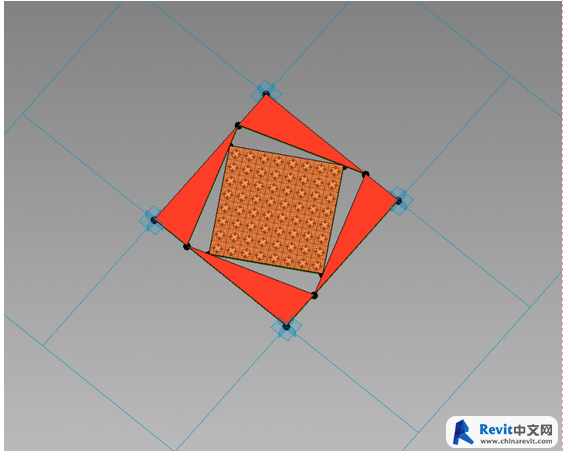

5.生成形状，并添加材质。
6.将该族载入到公制体量中，然后将分割表面的填充图案指定为该族，并将该族的两个规格化曲线参数与主体族相关联。

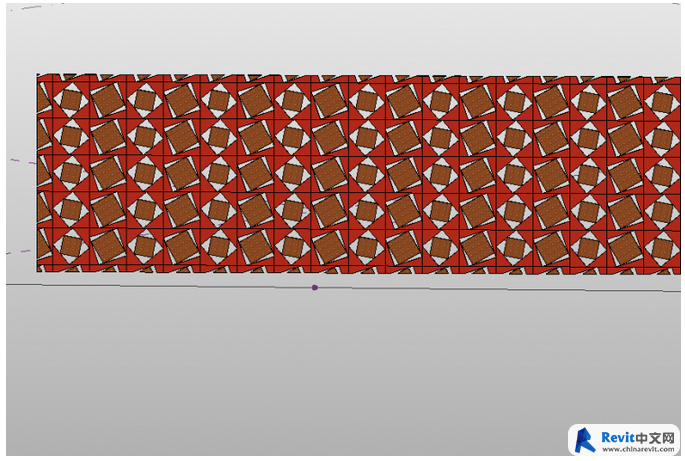

7.移动该族中的参照点，幕墙图案将会随之而变化。
来源:EaBIMBIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
