第十四期全国BIM技能等级考试二级设备真题及考点分析

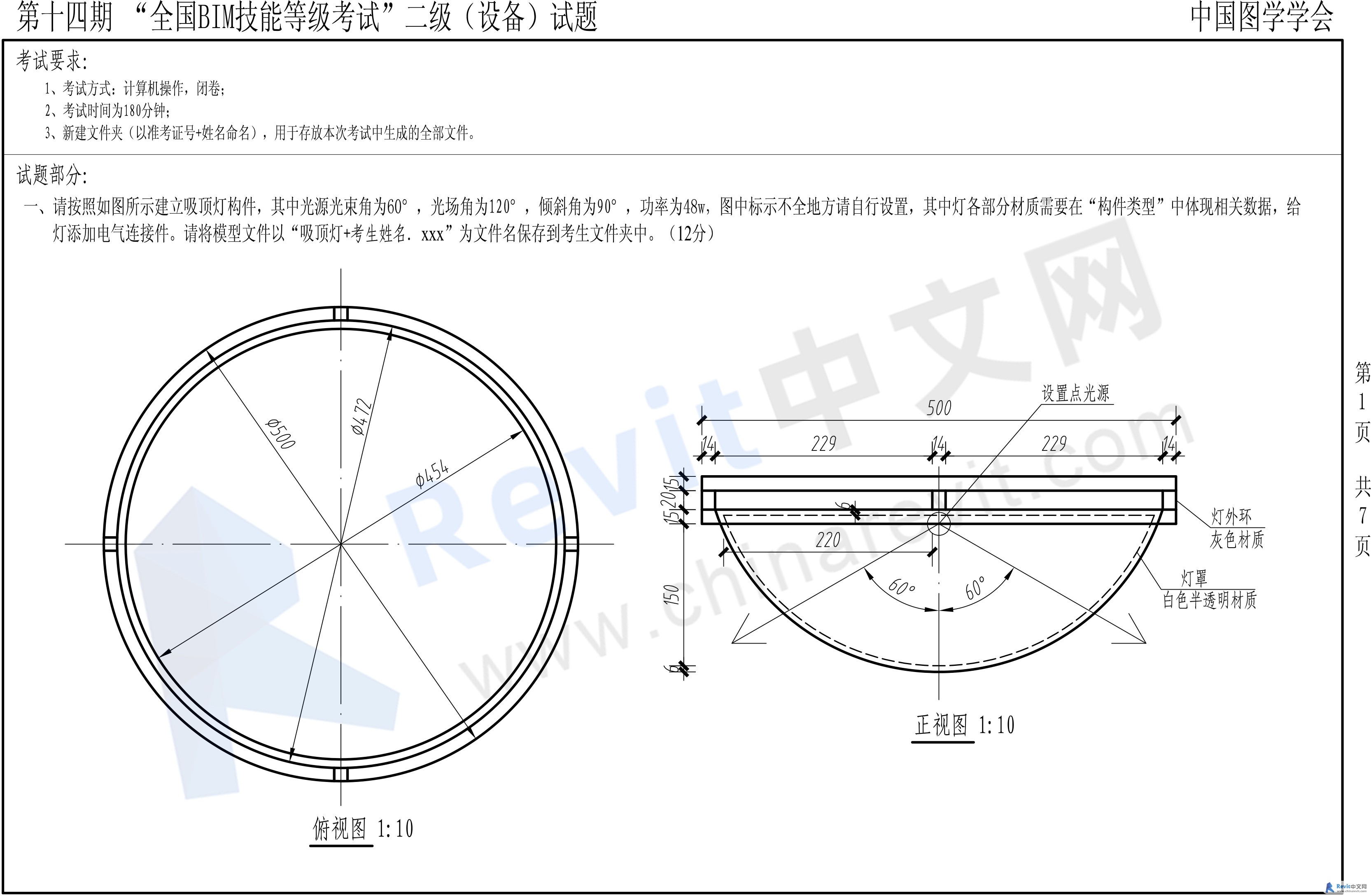

第一题：
1.考察考生对Revit光源参数的掌握情况；
2.考察考生的投影视图能力；
3.考察考生对Revit族拉伸、旋转工具的掌握情况；
4.考题不足：没有正确表述投影线关系，看不见的线应使用虚线或不绘制表示，但题中以实线表示，易造成考试识图产生误差；

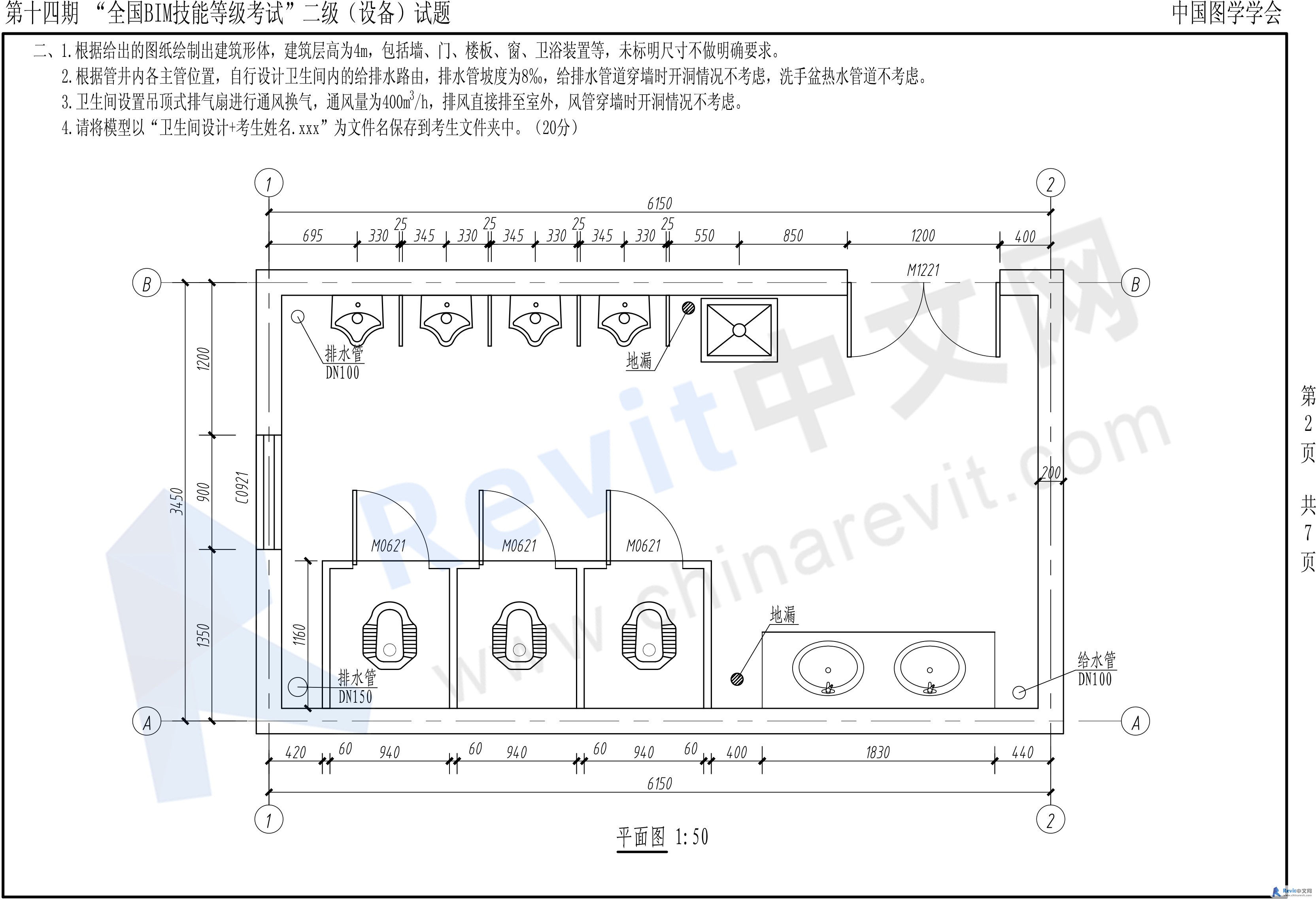

第二题：
1.考察考生创建建筑主体模型、布置卫浴设备模型的熟练程度；
2.对考生的设计卫生间给水系统、排水系统设计提出一定的要求，在往期考题中已经出现过多次，考生应足够的重视。
3.要求考生根据通风量计算风管尺寸，并设计排风系统。对考生的排风计算、排风系统设计能力有一定要求。

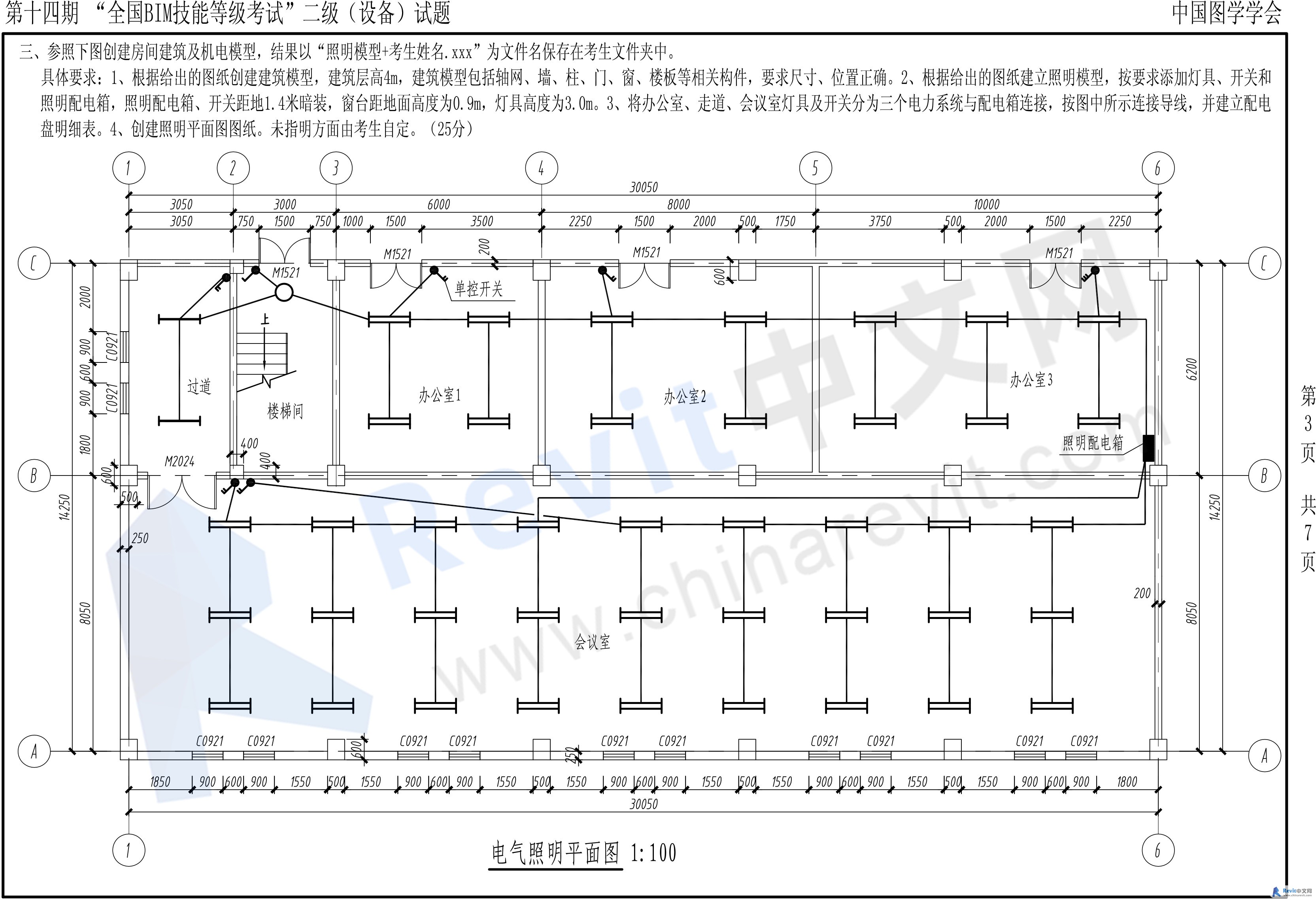

第三题：
1.考察考生创建建筑主体模型、布置电气系统模型的熟练程度；
2.要求考生具备电气识图能力，如配电箱、开光分类图例、灯具分类图例的识图和分辨技能；
3.考察考生使用Revit明细表功能创建配电盘明细的掌握情况；
4.考察考生使用Revit创建图纸能力；
第4题：

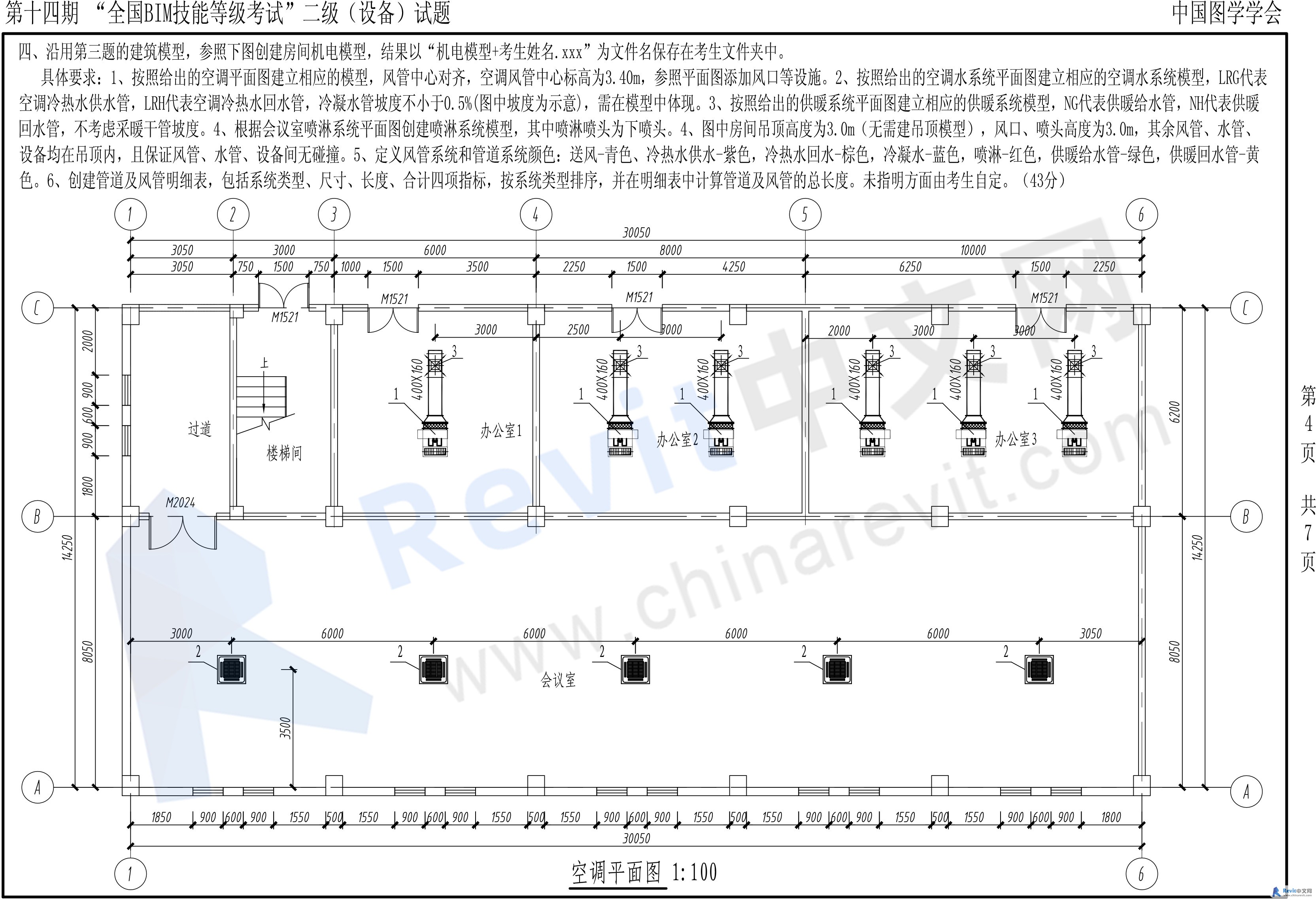

1.考察考生布置吊顶式空调系统（明装与安装）模型；

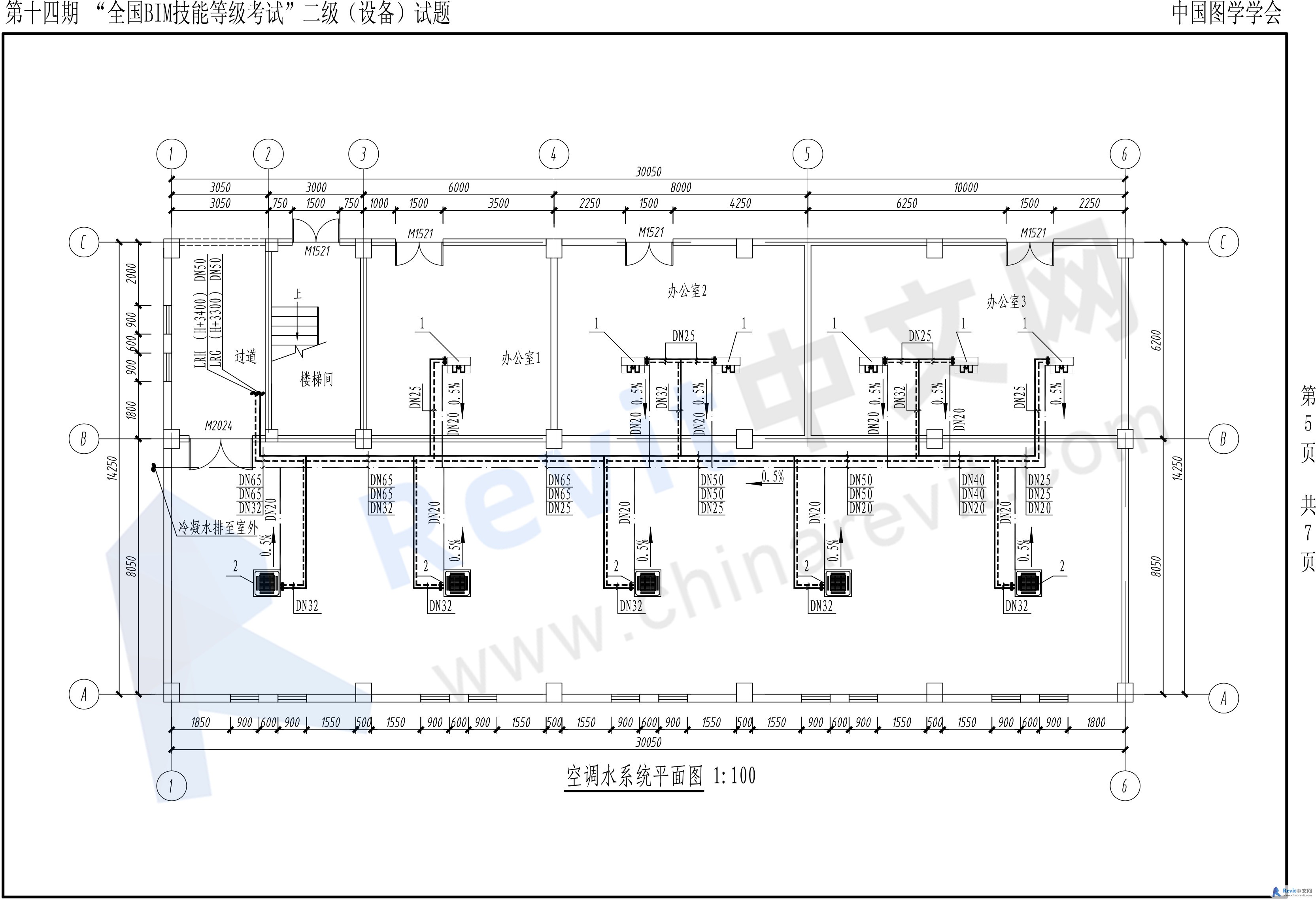

2.考察考生设备空调水系统模型设计能力，包括空调冷热水供水系统、冷热水回水系统、冷凝水系统，其中冷凝水系统带有坡度；

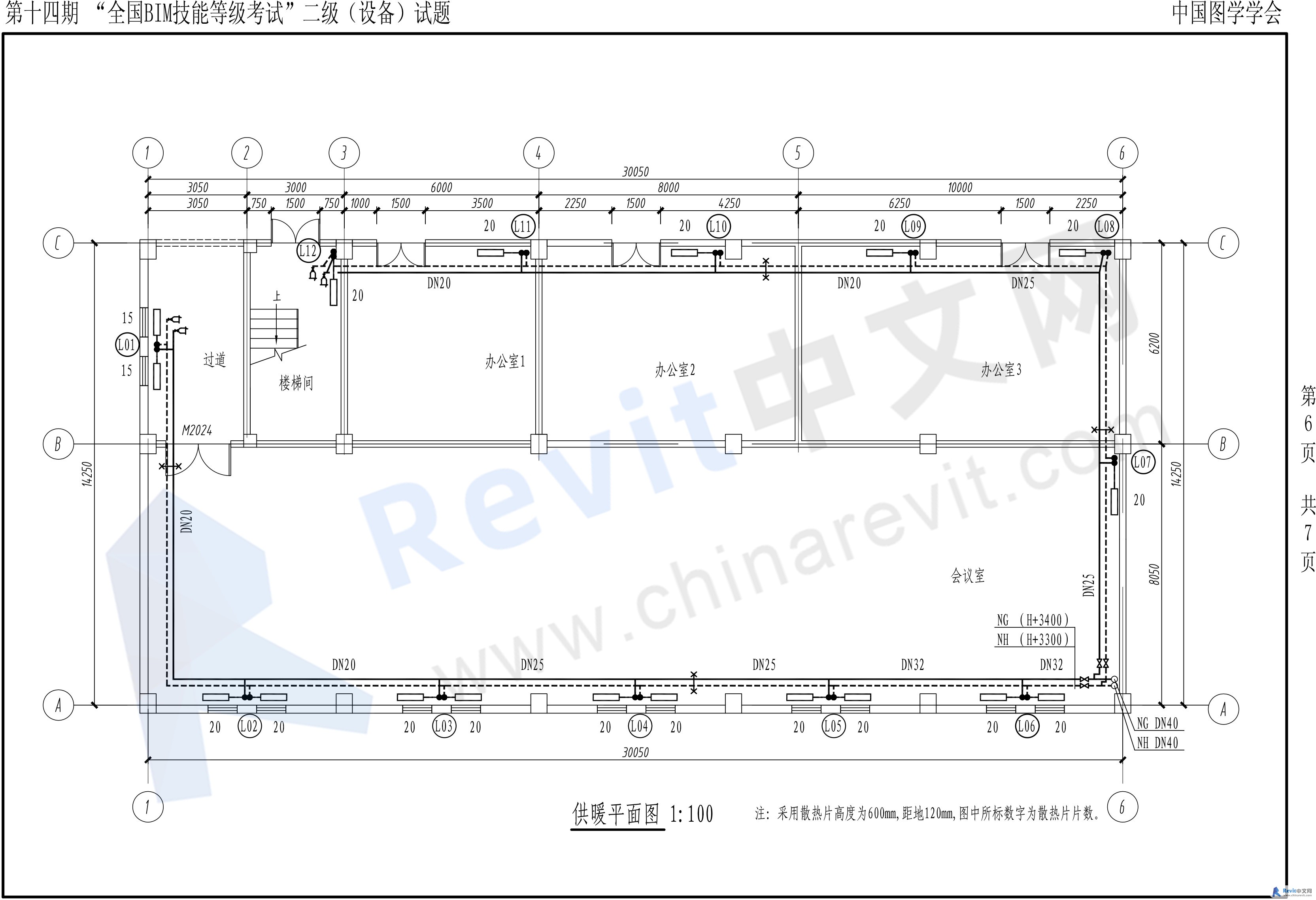

3.考察考生的供暖系统模型设计能力；

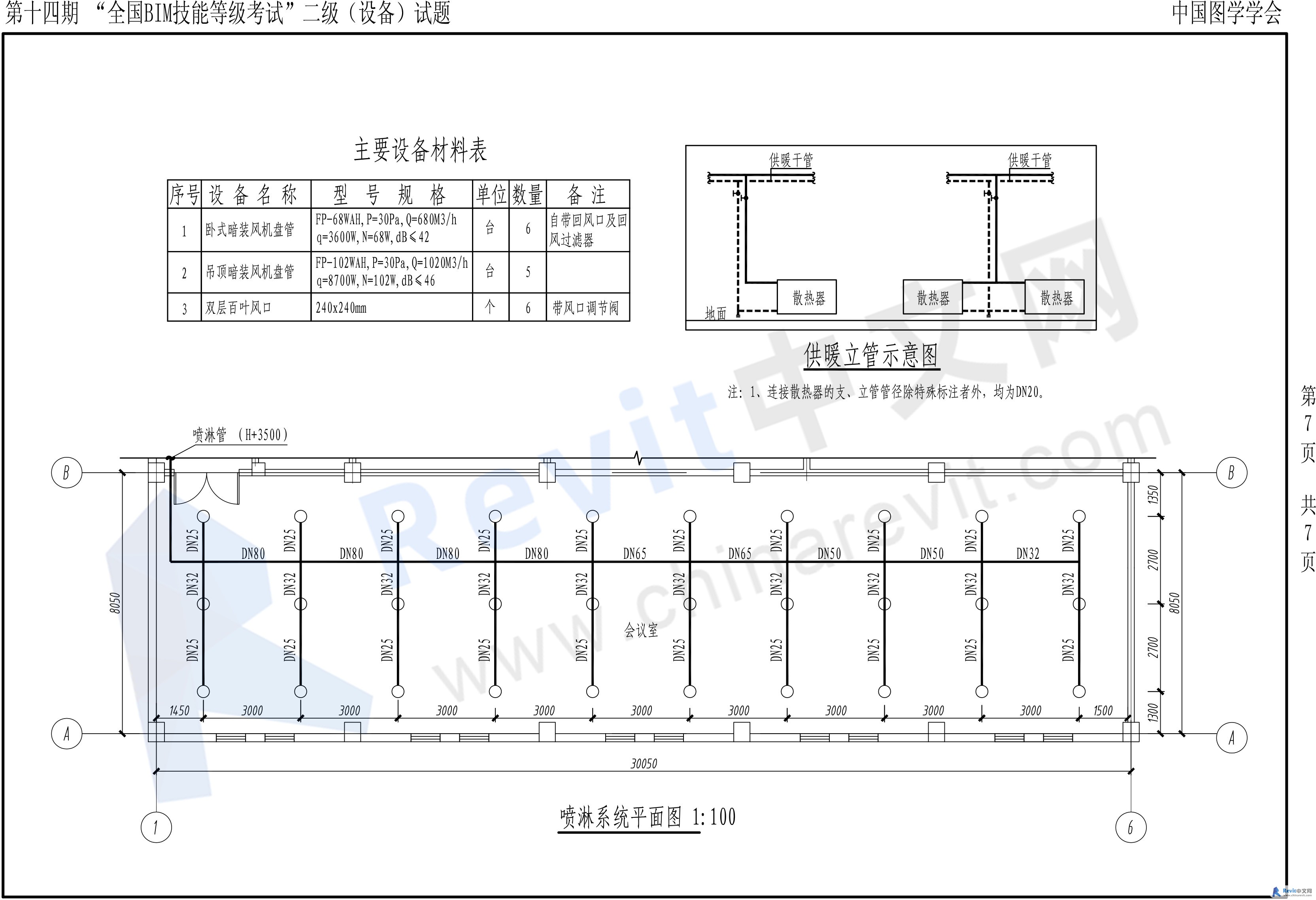

4.考察考生绘制喷淋系统的能力；
5.考察考生管综调整能力；
6.考察考生掌握不同系统分类及颜色划分的能力；
7.考察考生使用Revit明细表功能创建管道及风管明细表的掌握情况。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
