TR天正暖通 V4.0（天正 For Revit）

发布：中文网小编浏览：6881人

发布于：2019-06-04 10:04

软件系统课程共有600+软件系统视频教程可供学习，下载APP免费学！

CAD

Plant 3d

ACE

Revit

Navisworks

Inventor

P&id

3dsmax

Dynamo

工程基础

VRay

SketchUp

Fuzor

Lumion

Twinmotion

Synchro 4D

tekla

Enscape™

Civil3D

晨曦BIM

catia

橄榄山

建模大师

InfraWorks

慧筑巧模

BeePC

Bentley

PTV

酸葡萄

海迈建模

二次开发

BDIP

Cinema 4D

PPT

Excel

Word

思维导图

BIMFILM

广联达

项目管理

BIM基础

成人自考

成人高考

远程教育

开放大学

施工工艺

更多软件

本帖最后由中文网小编于 2019-7-24 14:09 编辑
【插件下载】

下载链接：提取码：t1f7

解压密码：

" target="_blank">如果你的浏览器不支持嵌入框，请点这里查看

【插件介绍】

插件厂商：天正软件

基于软件：revit

插件版本：V4.0

主要功能：TR天正暖通V4.0是一款全新的三维BIM辅助设计软件，软件基于Autodesk 公司的Revit平台开发。

收费类型：试用

插件官网：

[其他简介]：

TR天正暖通软件V4.0是一款全新的三维BIM辅助设计软件。软件基于Autodesk公司的Revit设计平台。软件包括:暖通风系统、暖通水系统和其他工具三大模块。暖通风系统和暖通水系统按照专业的设计流程分为系统设置、管线布置、设备布置、连接、编辑、标注、计算、统计等模块。支持管线和立管的绘制，并可多管绘制、沿墙绘制。支持风口、阀门附件、散热器、风机盘管等暖通常用设备的布置。支持设备连管、散干立连接、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对管线风管、设备等进行标注。支持管线、设备等的统计，支持设置统计范围、设定输出内容，支持excel和图面表格两种形式。提供了多专业间协同开洞以及管道避让功能。

暖通风系统设计

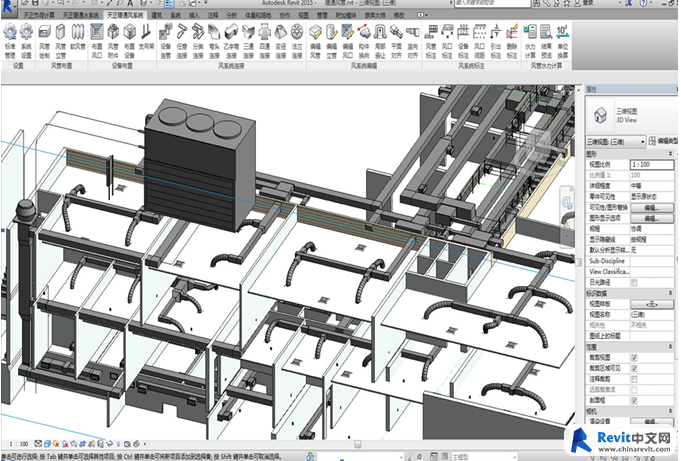

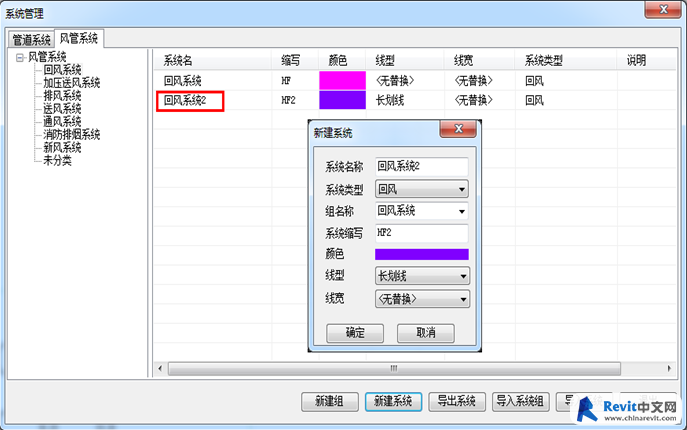

暖通风系统按照专业的设计流程分为系统设置、风管布置、设备布置、连接、编辑、标注、计算、统计等模块。支持风口、阀门附件、风机盘管等暖通常用设备的布置。支持设备连管、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对风管、设备等进行标注。支持风管水力计算，一键提取风管系统，支持设定计算条件、控制条件，计算结果可赋回图面，自动调整风管截面尺寸，支持输出excel计算书。支持风管、设备等的统计，支持设置统计范围、设定输出内容，支持excel和图面表格两种形式。系统设置：综合水管、风管的所有系统分类及系统类型，支持系统类型的增加、删除，支持管线颜色、线型、线宽的统一修改。所有改动均适用于后续管线绘制、编辑等操作。

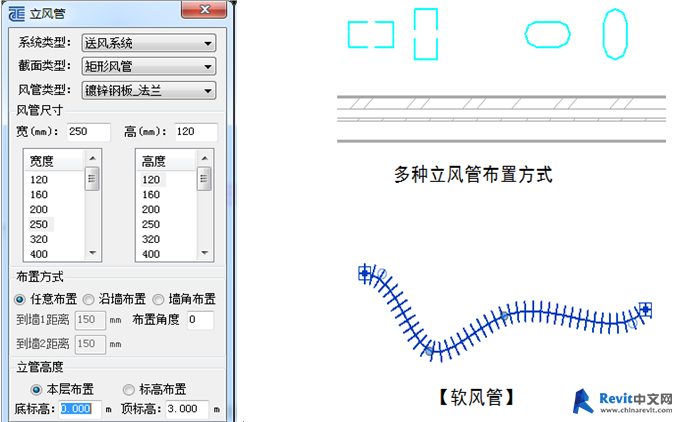

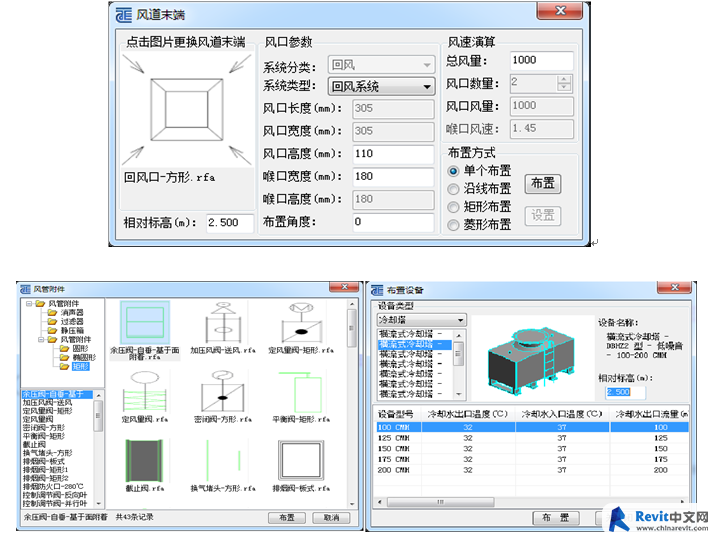

设备布置：软件提供丰富风口、风管阀件等设备族库；支持多种方式风口布置功能；快速绘制风管阀门阀件、过滤器、静压箱、消声器等附着于管线的设备。

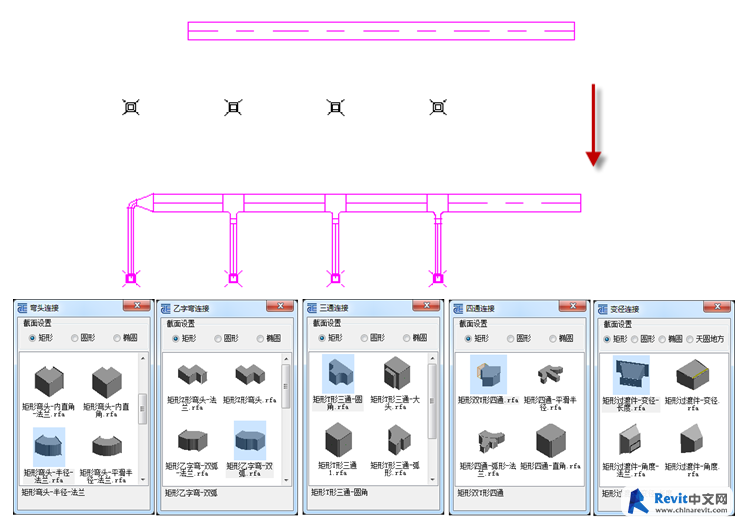

风系统连接：软件提供风口、风管自动连接功能；支持图面框选一根风管、多个风口批量连接并生成连接件；支持图面框选一根风管、多个设备批量连接并生成连接件；自动延伸，自动生成连接构件，并可设置是否带有标记。

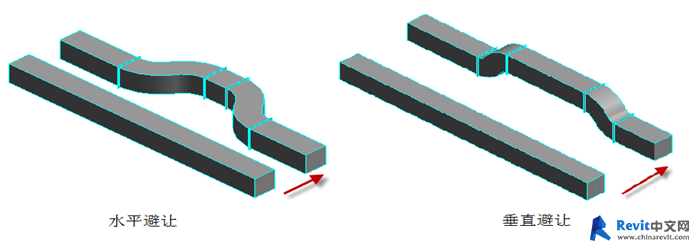

风系统编辑：快速完成风管、立管、设备、构件等对象的各种修改编辑；编辑后构件间保持联动关系，提高设计改图效率；软件同时提供局部避让命令，适用于风管局部升降和局部偏移，用于风管的绕梁、绕柱处理。

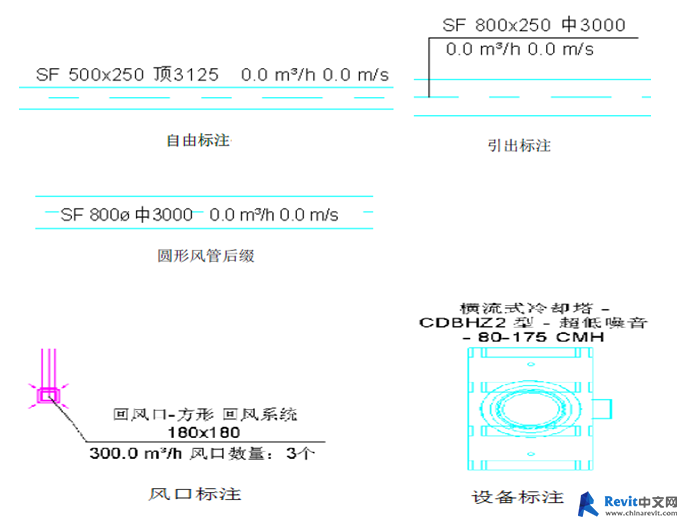

风系统标注：软件提供自由标注和引出标注两种标注样式标注风管；提供风口、设备、风口间距、引线标注等多种标注工具，满足暖通风系统基本出图需求。

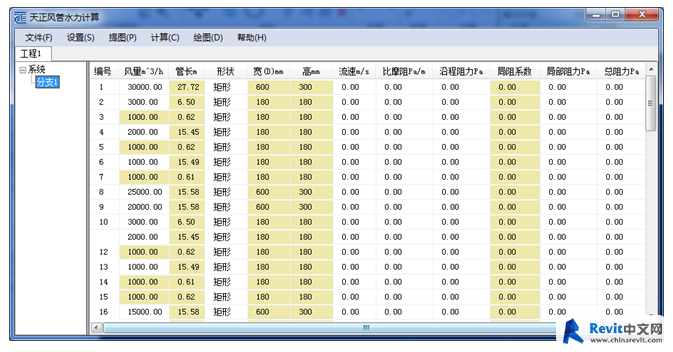

风系统计算：风管水力计算支持一键提取风系统，计算界面就操作方式与T20操作方式保持一致，支持修改计算条件及计算控制条件，支持将计算界面赋回图面，自动更新风管截面尺寸，支持输出excel计算书。

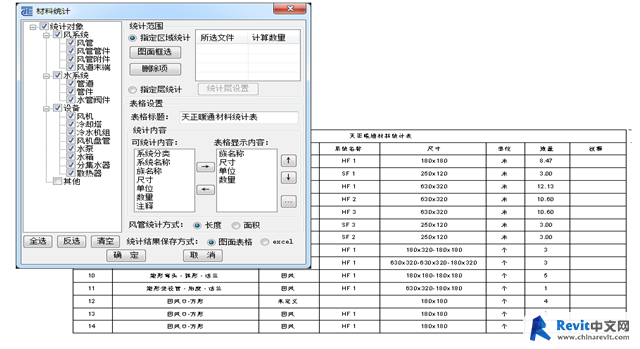

材料统计：统计范围支持图面框选和指定层，对图面风管、水管、设备、阀门等内容进行统计，可以表格形式插入到图面，也可输出统计表格。

暖通水系统设计

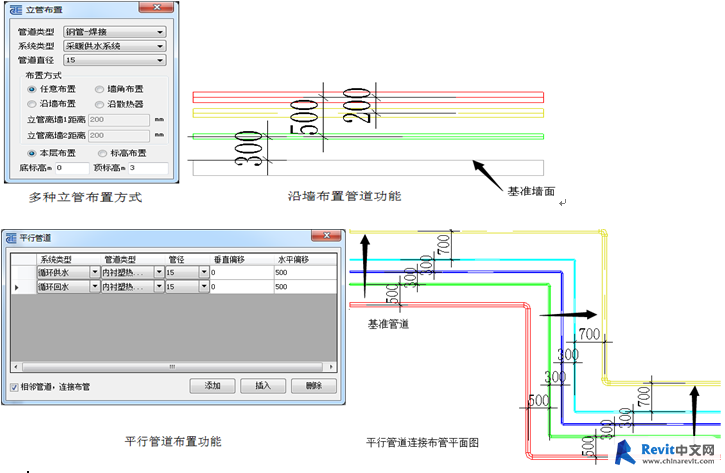

暖通水系统按照专业的设计流程分为系统设置、管线布置、设备布置、连接、编辑、标注、计算、统计等模块。支持管线和立管的绘制，并可多管绘制、沿墙绘制。支持设备连管、散干立连接、管线互连。支持对既有设备、管线的参数、位置关系进行编辑。支持对管线、设备等进行标注。支持水管水力计算、采暖水力计算，支持一键提取系统/分支，支持修改设计条件，控制条件，支持将计算结果赋回图面，自动更新管径，支持输出excel计算书。支持管线、设备等的统计，支持设置统计范围、设定输出内容，支持excel和图面表格两种形式。专业水管布置工具：水平管线支持沿墙布管、平行布管等功能，立管支持沿墙、墙角、沿散热器布置等功能。

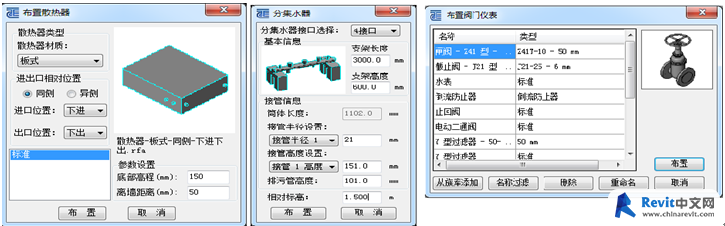

丰富的水管设备族库：提供暖通常用设备的布置功能。丰富的阀门库，支持自行扩充阀门库并用于当前图面布置。提供分集水器、散热器等供暖常用设备的布置。

智能水管连接：常用水系统的管线连接支持自动连接和分类连接，并提供多种连接件连接。设备与管线提供设备连管功能，操作模式同T20，支持批量连接。供暖独有的散热器与干管、立管连接功能。

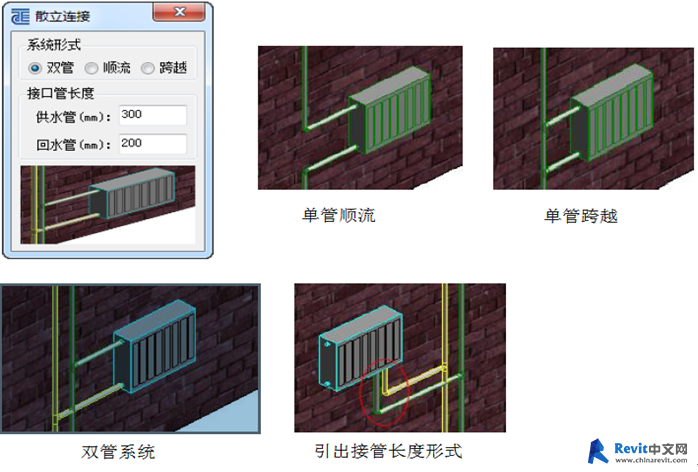

【散立连接】：支持单管顺流式和单管跨越式系统形式，批量连接散热器与立管。

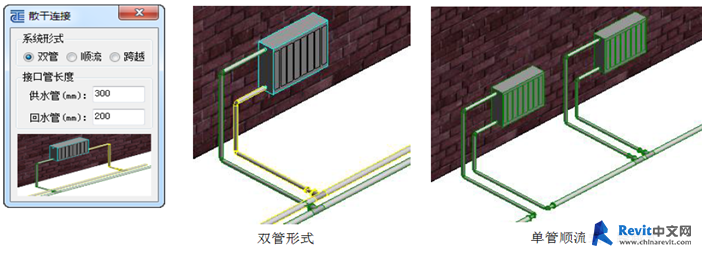

【散干连接】：可实现散热器与干管的连接，支持双管系统，单管顺流式和单管跨越式系统形式。支持设置自动生成的支管的管线长度。

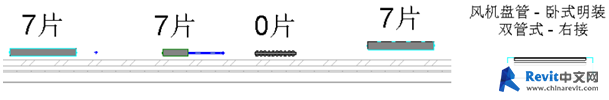

自动水系统标注：提供多种水系统标注功能，管径标注提供多种标注样式，支持自行设定标注样式、文字高度等参数。提供标注散热器功能、设备标注和阀件标注。

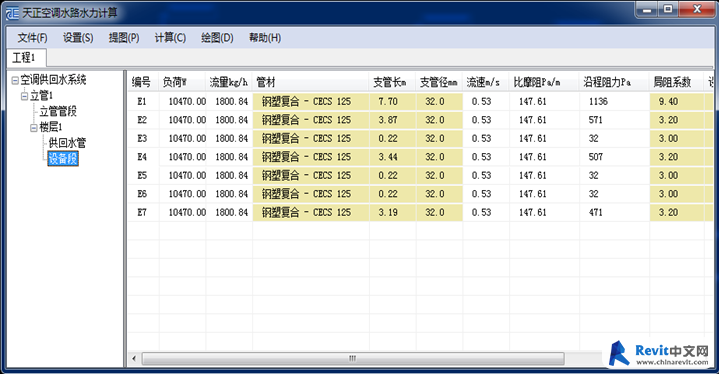

水管水力计算：水管水力计算支持一键提取水系统，计算界面就操作方式与T20操作方式保持一致，支持修改计算条件及计算控制条件，支持将计算界面赋回图面，自动更新水管管径，支持输出excel计算书。

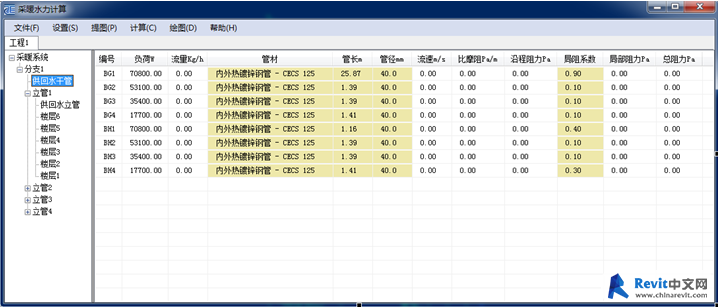

采暖水力计算：采暖水力计算支持三维下一键提取采暖系统分支，计算操作方式与T20操作方式保持一致，支持修改计算条件及计算控制条件，支持将计算界面赋回图面，自动更新水管管径，支持输出excel计算书。

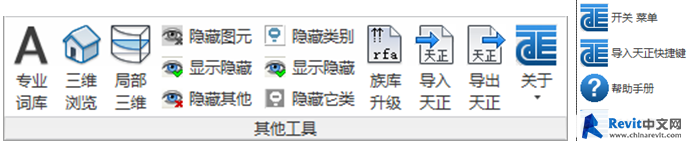

其他工具

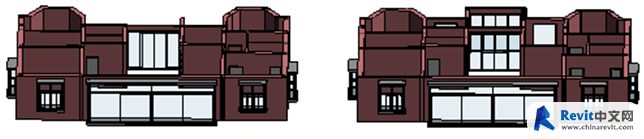

【导入天正】【导出天正】用于打开在Autocad平台上的T20系列天正软件绘制的图纸存成的tgl格式文件。在Autocad平台上的T20系列天正软件绘制的图纸被打开如下图：
