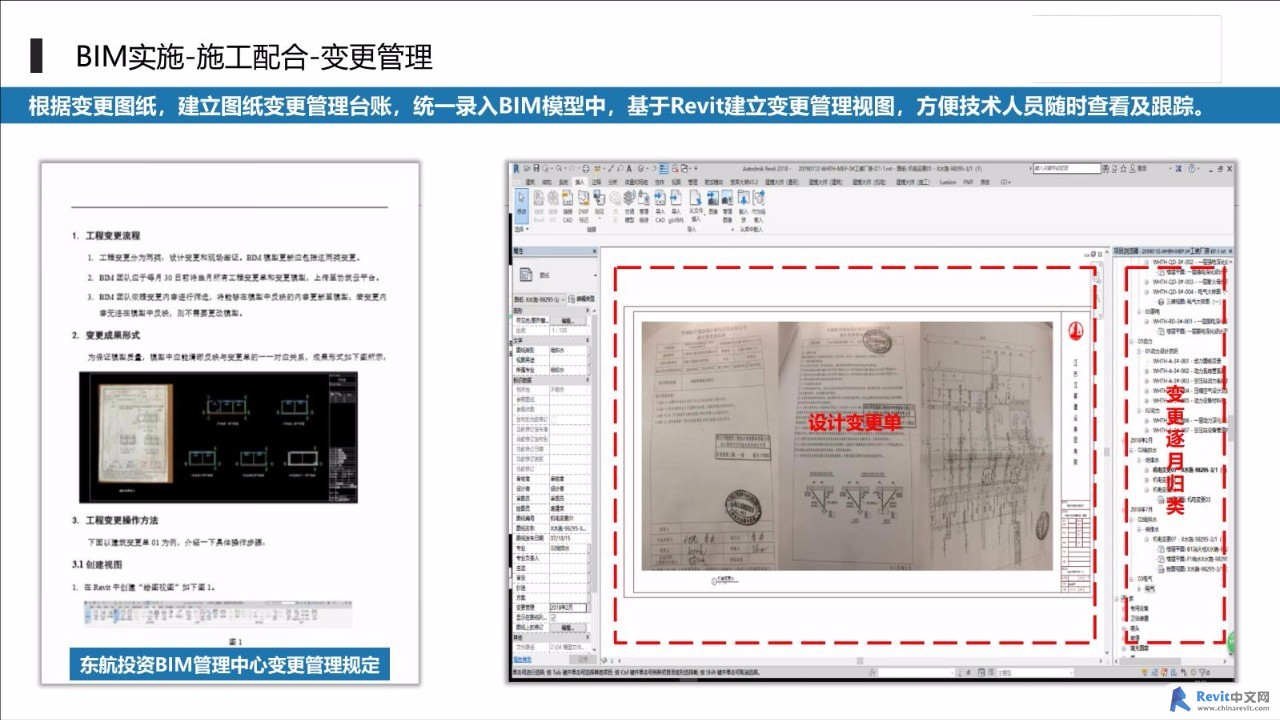

[p=null, 2, left]本期从这页PPT说起，它是某央企地产公司BIM工作汇报中的一页。[p=null, 2, left]本着一模到底，一套模型一套数据的原则，他们要求将所有的设计变更做进模型当中，通过查看模型便可以看到完整的变更图纸及对应的最新模型。此做法可以避免长期以来CAD图纸与变更的分离，提高管理效率。[p=null, 2, left]
[p=null, 2, left]具体的做法如下：[p=null, 2, left]一、工程变更流程
[p=null, 2, left]1. 工程变更分为两类：设计变更和现场签证。BIM 模型更新应包括这两类变更。[p=null, 2, left]2. BIM 团队应于每月 30 日前将当月所有工程变更单和变更模型，上传至协筑云平台。[p=null, 2, left]3. BIM 团队依据变更内容进行筛选，将能够在模型中反映的内容更新至模型；若变更内 容无法在模型中反映，则不需要更改模型，但仍需将变更图纸载入模型当中。[p=null, 2, left]

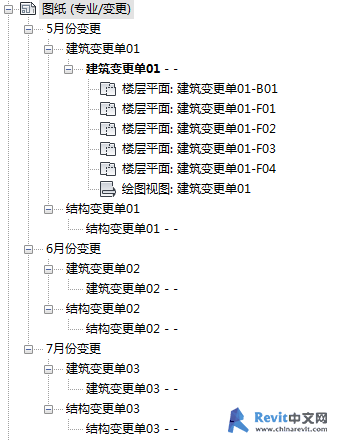

[p=null, 2, left]二、变更成果形式[p=null, 2, left]为保证模型质量，模型中应能清晰反映与变更单的一一对应关系，成果形式如下图所示：[p=null, 0, center]

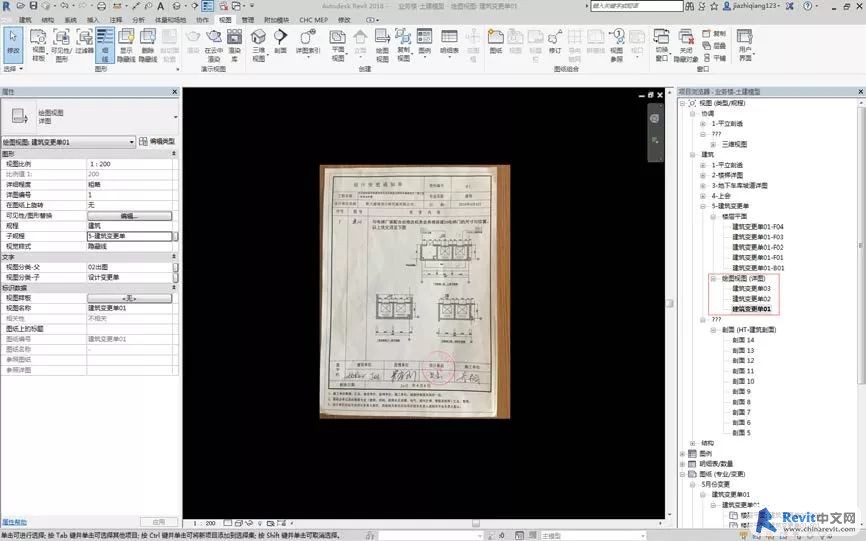

[p=null, 2, left]三、工程变更操作方法[p=null, 2, left]下面以建筑变更单 01 为例，介绍一下具体操作步骤：[p=null, 2, left]3.1 创建视图[p=null, 2, left]1. 在 Revit 中创建“绘图视图”如下图 1。[p=null, 0, center][p=null, 0, center]图 1[p=null, 2, left]2. 将变更单的电子版图纸保存成图片格式。将图片插入 Revit 中创建好的“绘图视图”，并命名 规范（建筑变更单 01），如下图 2。
[p=null, 0, center][p=null, 0, center]图 2[p=null, 2, left]3. 将所有的变更单图片都以此形式保存入“绘图视图”，将“绘图视图”有序归类，如下图 3。

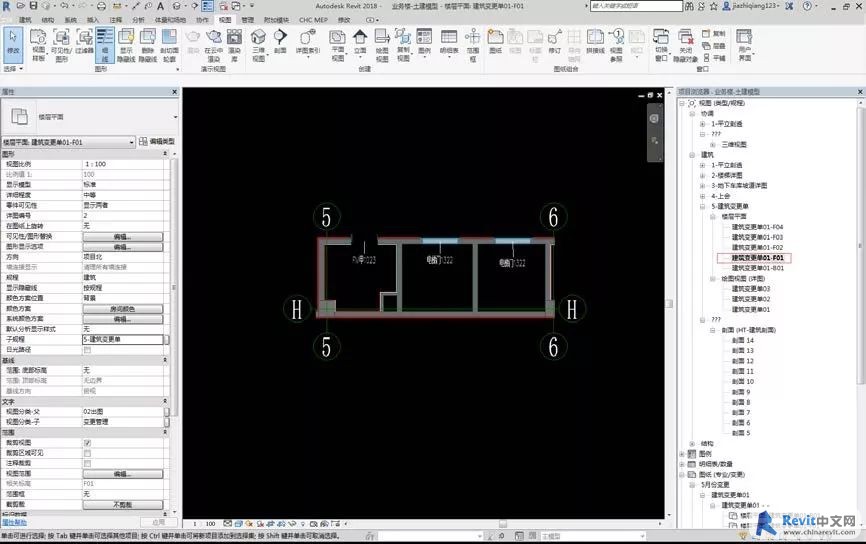

[p=null, 0, center][p=null, 0, center]图 3[p=null, 2, left]4. 根据载入模型的变更单，逐一修改模型。如建筑变更单 01，涉及 B01,F01,F02,F03,F04 共 五层，需要根据变更单逐层修改。先复制 F01 的平面图，对复制出来的平面图命名“建筑变更单01-F01”，然后裁剪视图至变更位置，并标注清楚，下图 4 是 F01 层修改后裁剪的平 面图。[p=null, 0, center][p=null, 0, center]图 4[p=null, 2, left]5. 按照建筑变更单 01 依次对 B01,F02,F03,F04 进行修改，并裁剪视图，对视图进行归类，如 下图 5。
[p=null, 0, center][p=null, 0, center]图 5[p=null, 2, left]

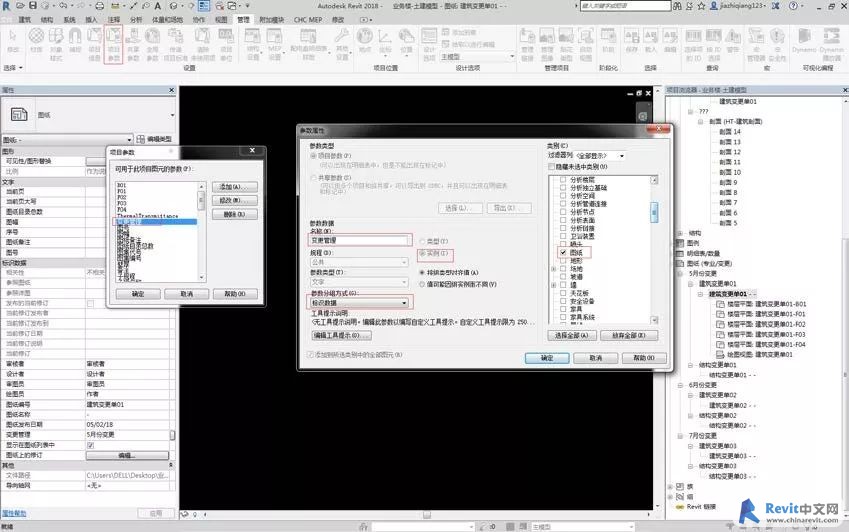

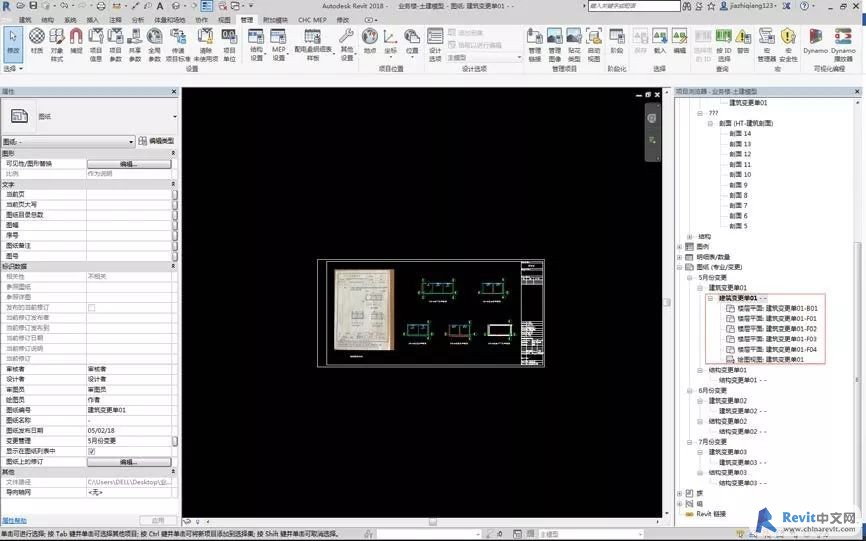

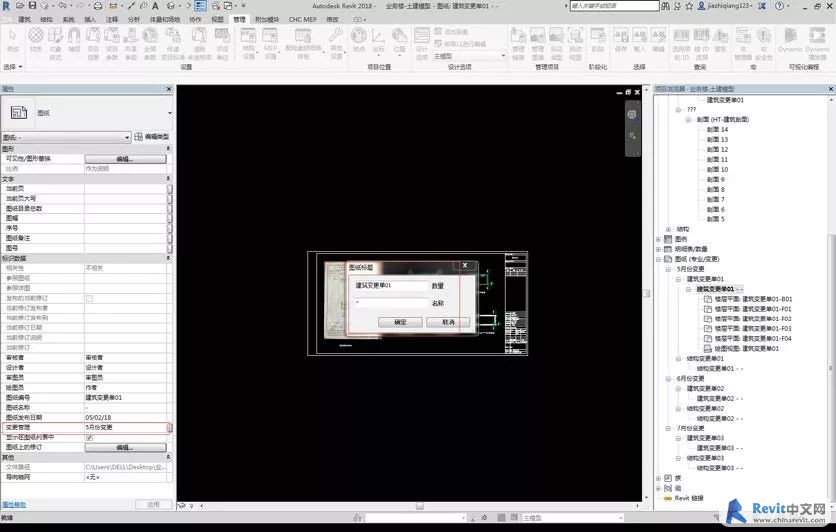

[p=null, 2, left]3.2 创建图纸[p=null, 2, left]1. 为便于按月审核变更单的修改情况。需要添加“变更管理”项目参数。设置要点如下图 6。[p=null, 0, center][p=null, 0, center]图 6[p=null, 2, left]2. 新建图纸，在“标识数据”变更管理中添加相关月份，并按照变更单号对图纸重命名如下 图 7。

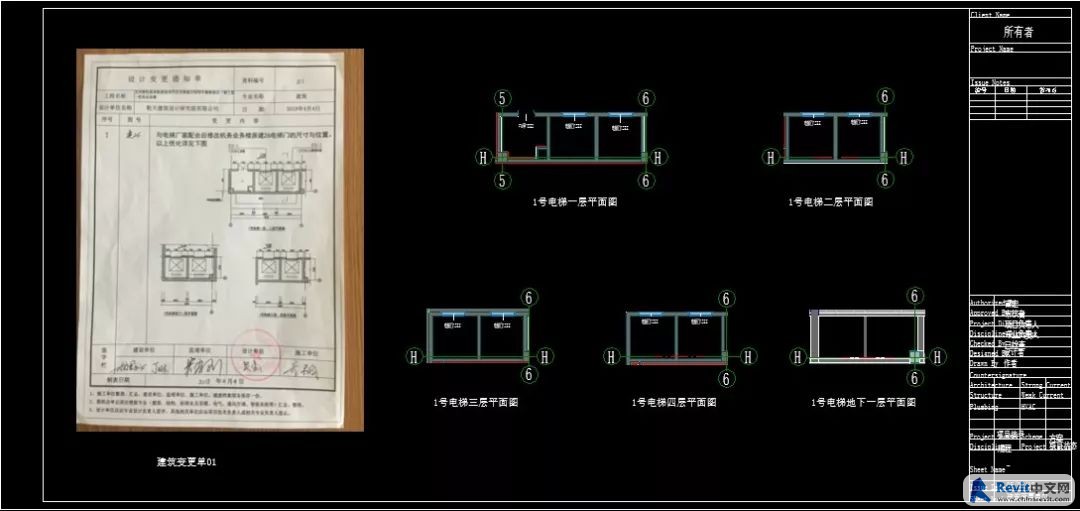

[p=null, 0, center][p=null, 0, center]图 7[p=null, 2, left]3. 图纸按要求调整后，将建筑变更单 01 所涉及的平面视图及绘图视图逐一添加进入图纸，如下图8.

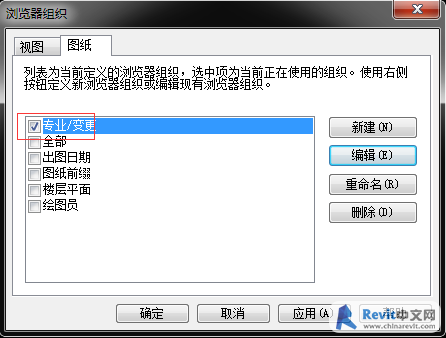

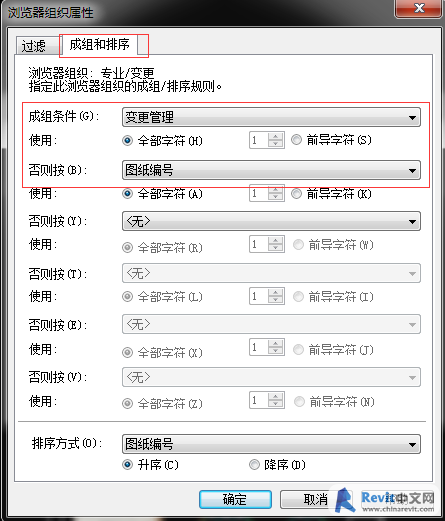

[p=null, 0, center][p=null, 0, center]图 8[p=null, 2, left]4. 对建好的图纸的浏览器组织进行设置，使图纸归类准确。新建浏览器组织“专业/变更”，如 下图 9。并将“成组与排列”按下图 10 设置。设置好后即可归类整齐，如下图 11。[p=null, 0, center][p=null, 0, center]图 9[p=null, 0, center][p=null, 0, center]图 10[p=null, 0, center][p=null, 0, center]图 11[p=null, 0, left]来源：牛侃BIM
