[td=537] Revit中柱分为建筑柱和结构柱。建筑柱用于装饰柱等非承重结构的柱子；结构柱用于承重柱。
结构柱根据其材料可分为混凝土柱，钢柱，木柱，预制混凝土柱或其他柱。（可在结构柱族中预设柱子材料类型）。

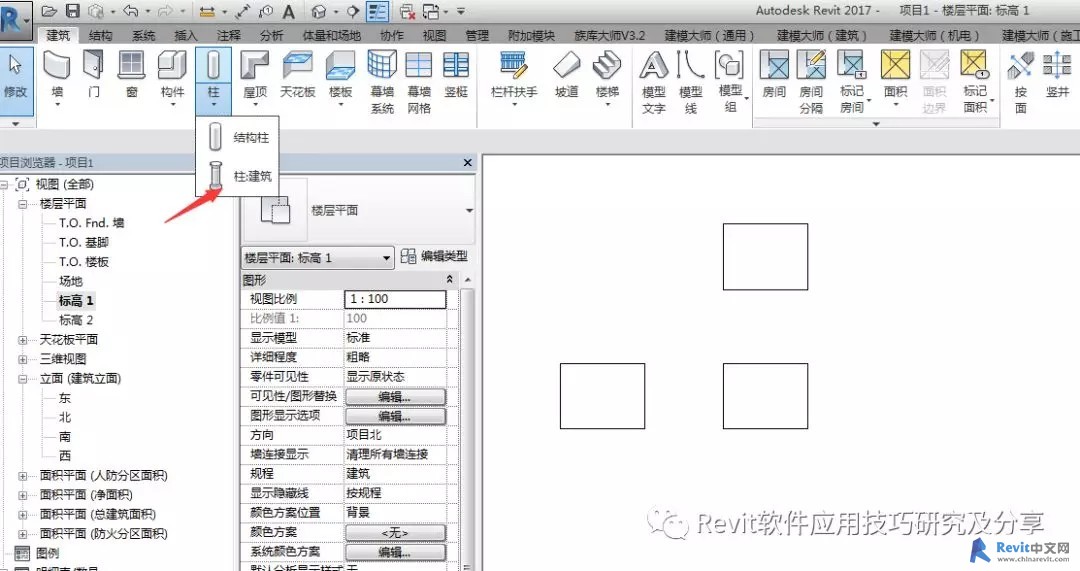

[td=716]1、建筑柱的放置：在建筑选项卡下，找到柱，下拉菜单中选择建筑柱进行绘制，

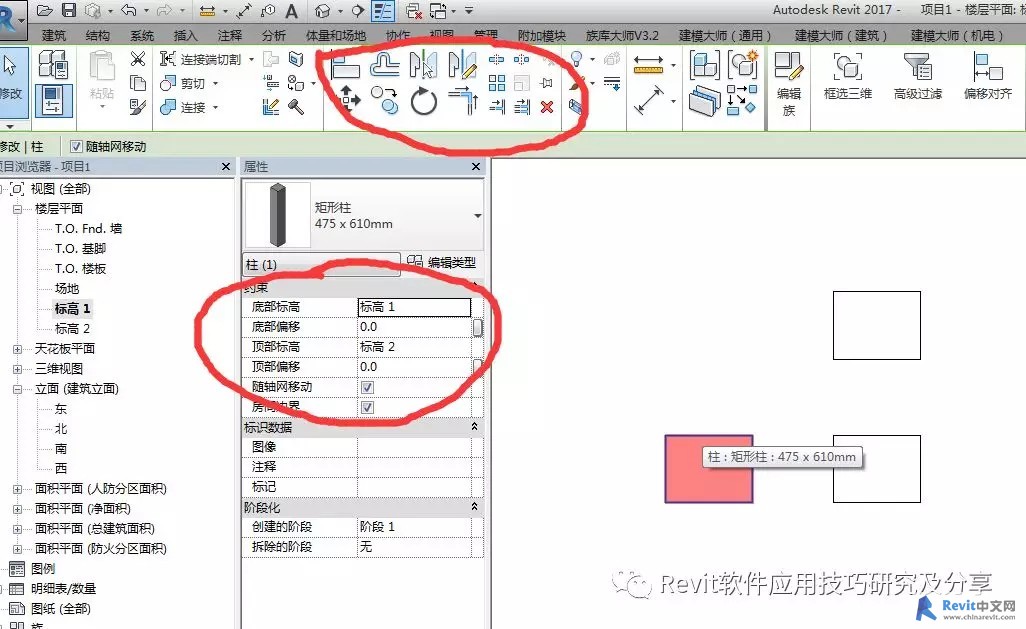

在平面中放置建筑柱，修改-编辑中的命令调节平面中位置，柱子高度通过实例属性顶底偏移调节

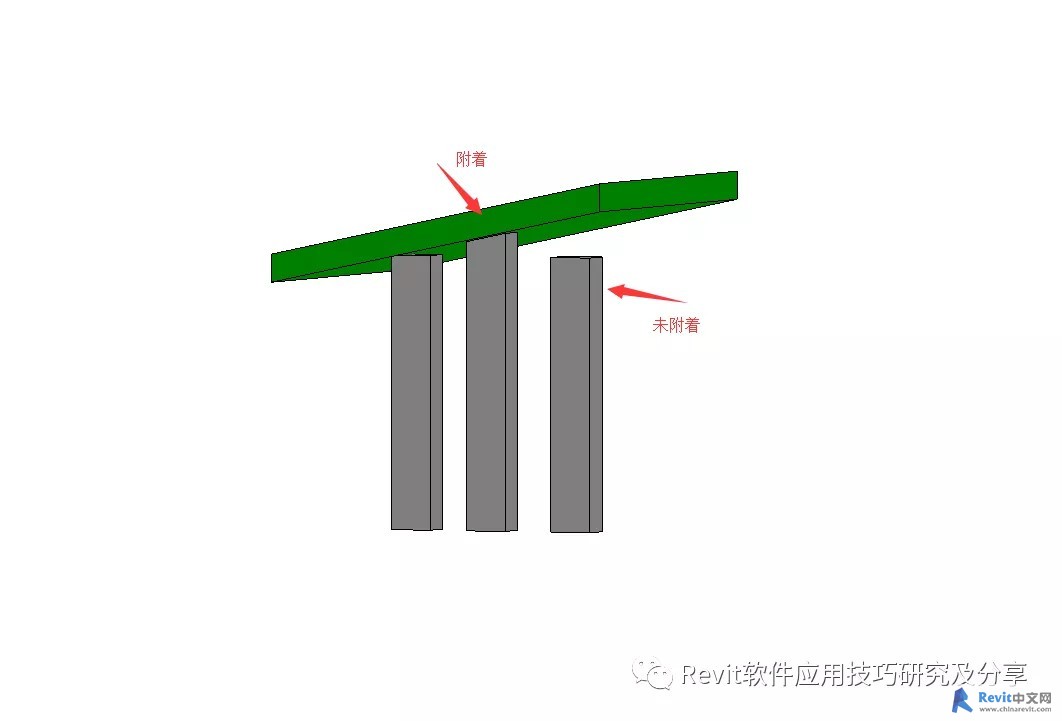

[td=537] 点击绘图区域中的柱，在修改选项卡下出现附着顶部/底部，可以将选中的单柱或多柱附着到屋顶，天花，楼板，参照平面，结构框架，基础底板，独立基脚，及标高上这几个类别的构件和参照上。

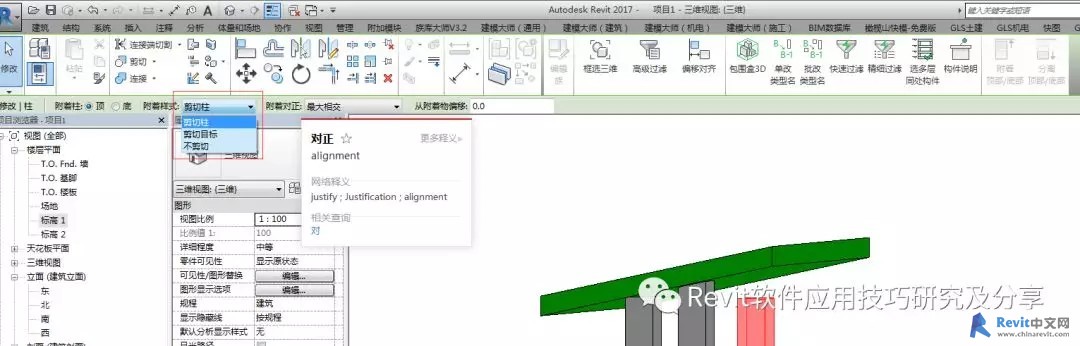

[td=537]如图，柱子附着到屋顶上时，我们可以设置他的附着样式，剪切柱子，剪切目标（屋顶），不剪切（相互之间即使干涉也不剪切）三种关系

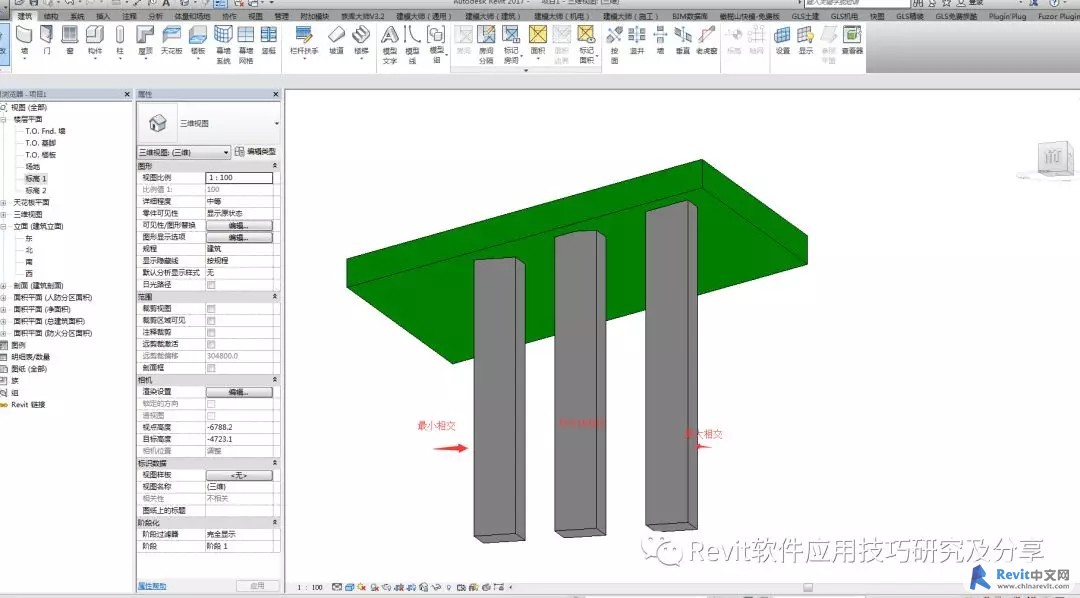

[td=537]如下图从左到右依次为最小相交、柱中线相交、最大相交显示效果
[td=537]顾明思议，柱子附着之后，柱子与附着物之间产生了关系，附着物移动，柱子会跟着移动，分离顶底，就是取消附着的关系

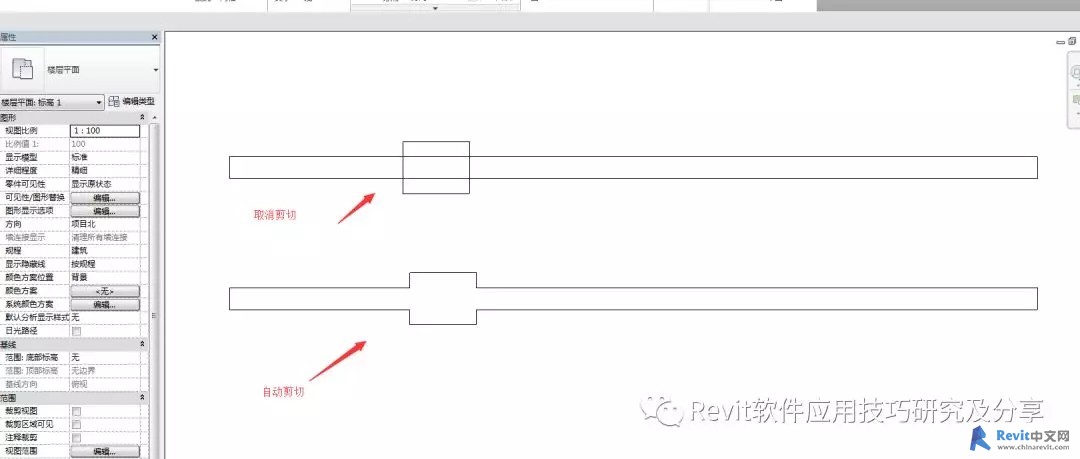

[td=537]4.1、建筑柱与墙连接时会自动剪切，若不需剪切，可使用修改面板下-取消剪切命令取消剪切关系
[td=537]4.2、建筑柱在粗略模式下会显示墙核心层的填充图案

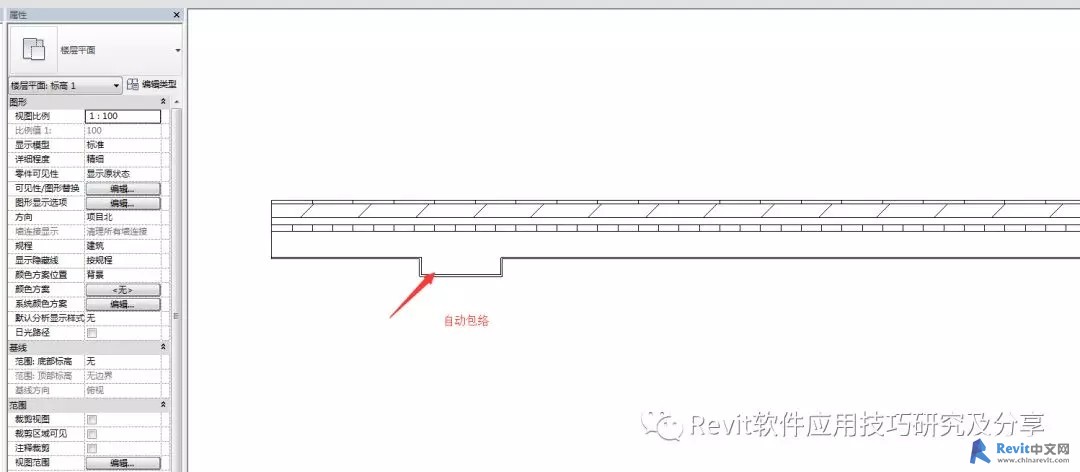

[td=537]4.3、如果是建筑柱与复合墙放置一起时，建筑柱外还会自动包络墙的非核心层
