[td=537]一、简介

[td=537] Revit中楼板分建筑楼板和结构楼板，是根据及专业特性进行划分的。结构楼板可以做配筋，建筑不行，其他的基本上相似。

[td=537]二、视图范围的显示

[td=716] 如果大家仔细的话，会发现，楼板即使不在视图范围之内也会显示出来。这是因为楼板比较特殊，只要位于主要范围底，即底裁剪平面，之下4英尺（约1.22米）以内的楼板、结构楼板会使用投影线型进行绘制。其实不仅是楼板，基础底板、楼梯和坡道，同样也是。

[td=537]三、楼板

[td=537]3.1、放置

[td=537]3.11、平面楼板

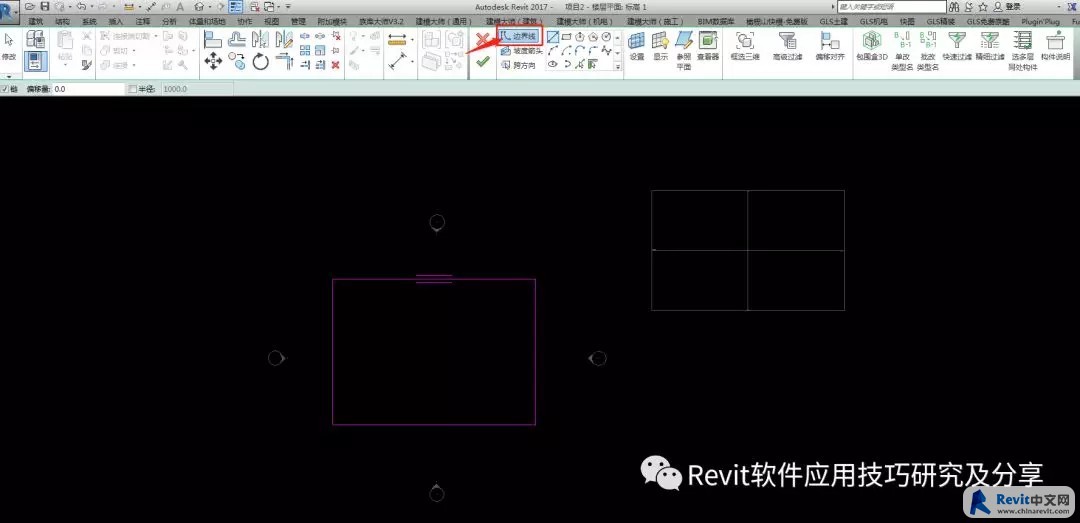

[td=537] 平面楼板的绘制，点击建筑选项卡下建筑/结构楼板，在平面中绘制楼板边界，

单击完成即可。须注意的是楼板默认是从标高往下放置的。

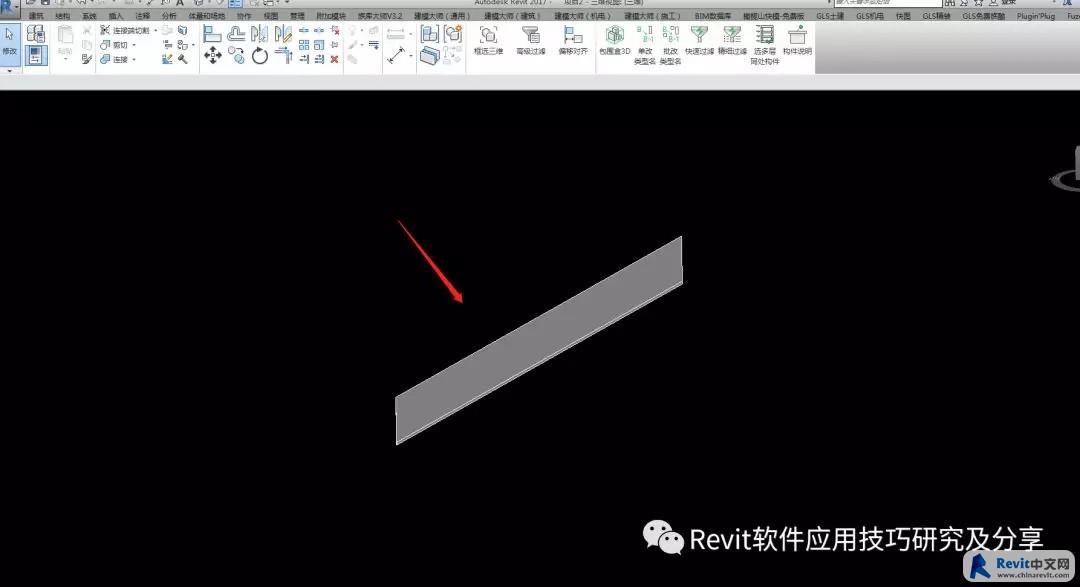

[td=537]3.12、斜楼板

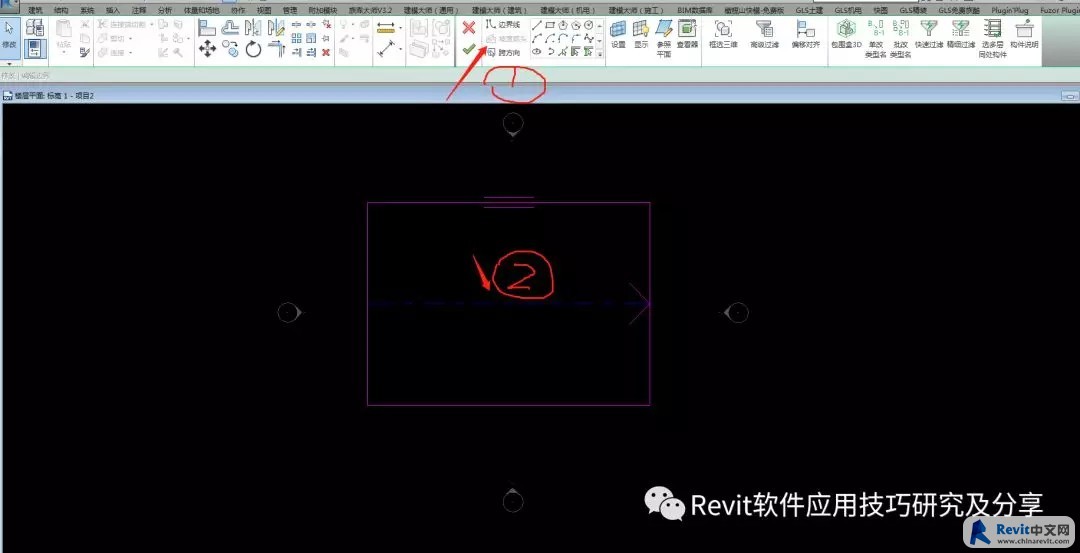

[td=537] 绘制楼板时，可以设置楼板的坡度方向和角度，达到斜楼板的建模要求。

[td=537]3.2、修改子图元

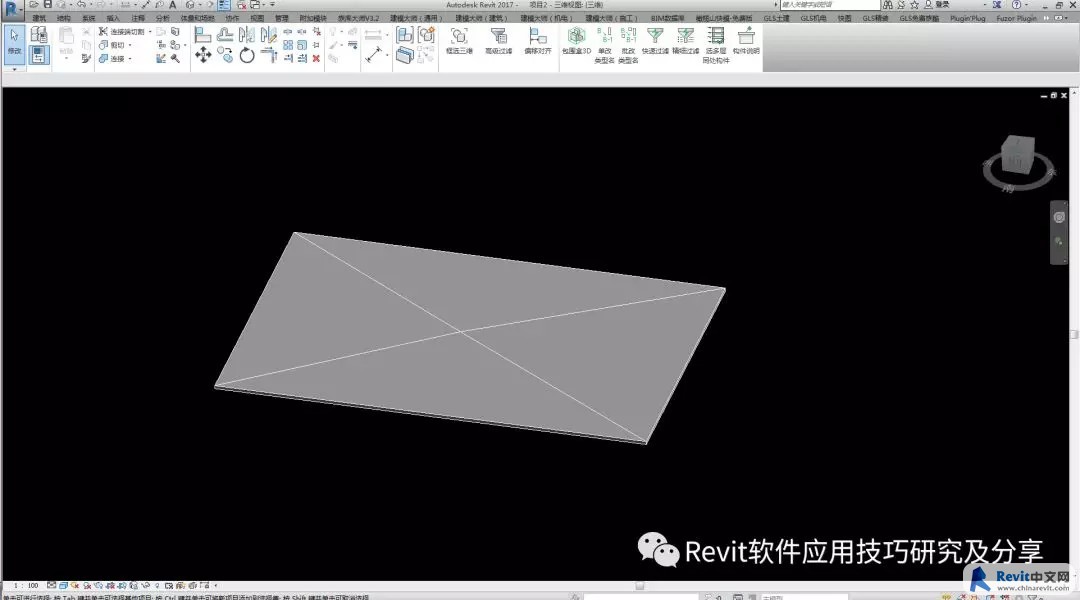

[td=537]3.21、这个主要的应用场景是：卫生间需要将楼板做坡度使水流汇聚到地漏的位置。

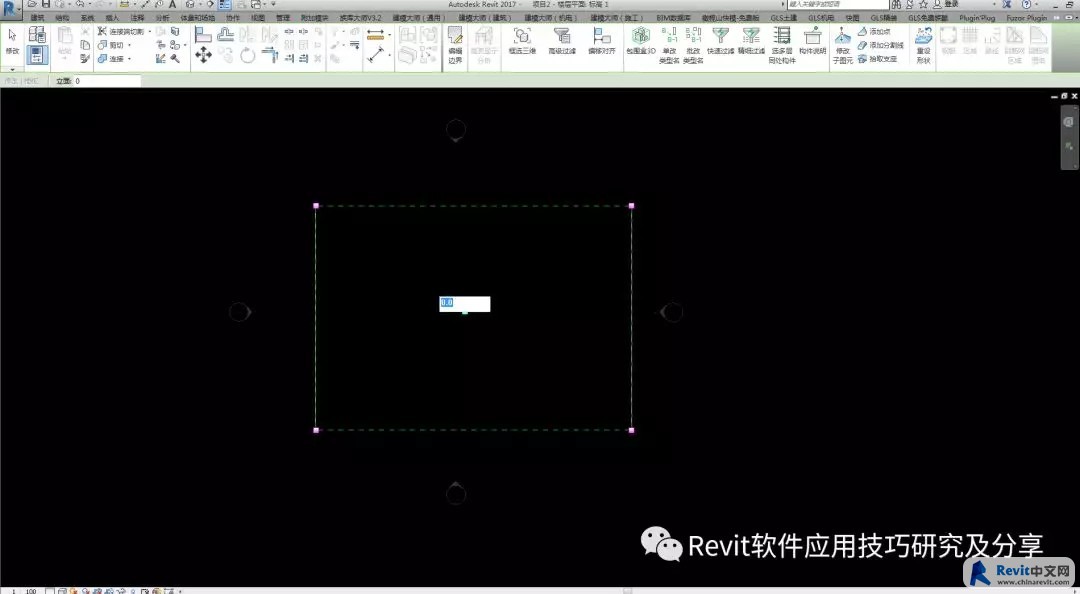

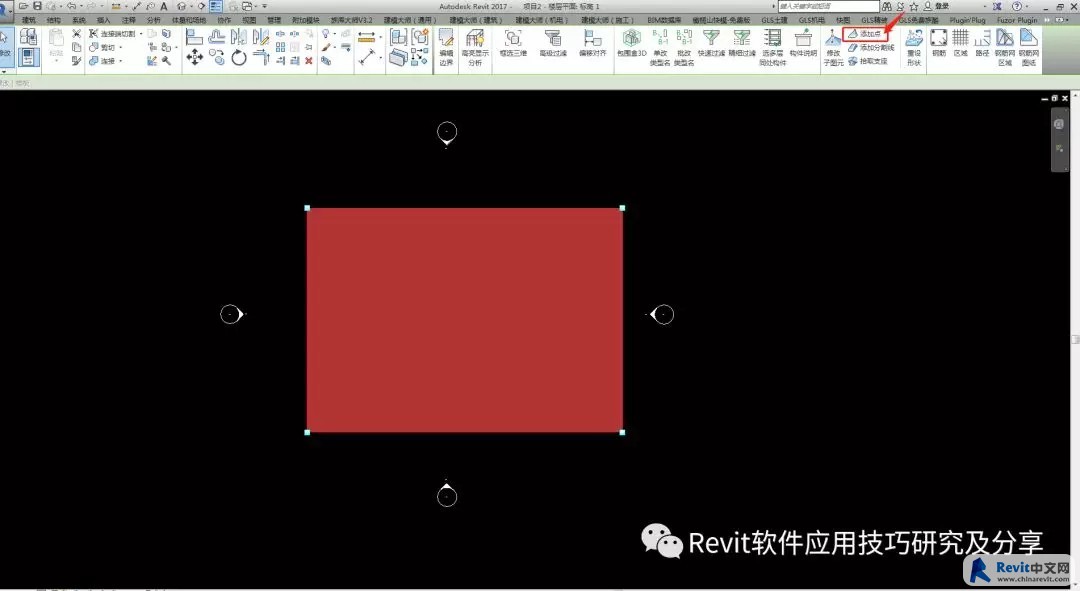

[td=537]3.22、选中已经建模的楼板，在修改选项卡下，找到添加点，

将点放置到楼板中，单击修改子图元，再点击放置到楼板中的点，可输入点的位置下层

[td=537]3.3、构造层

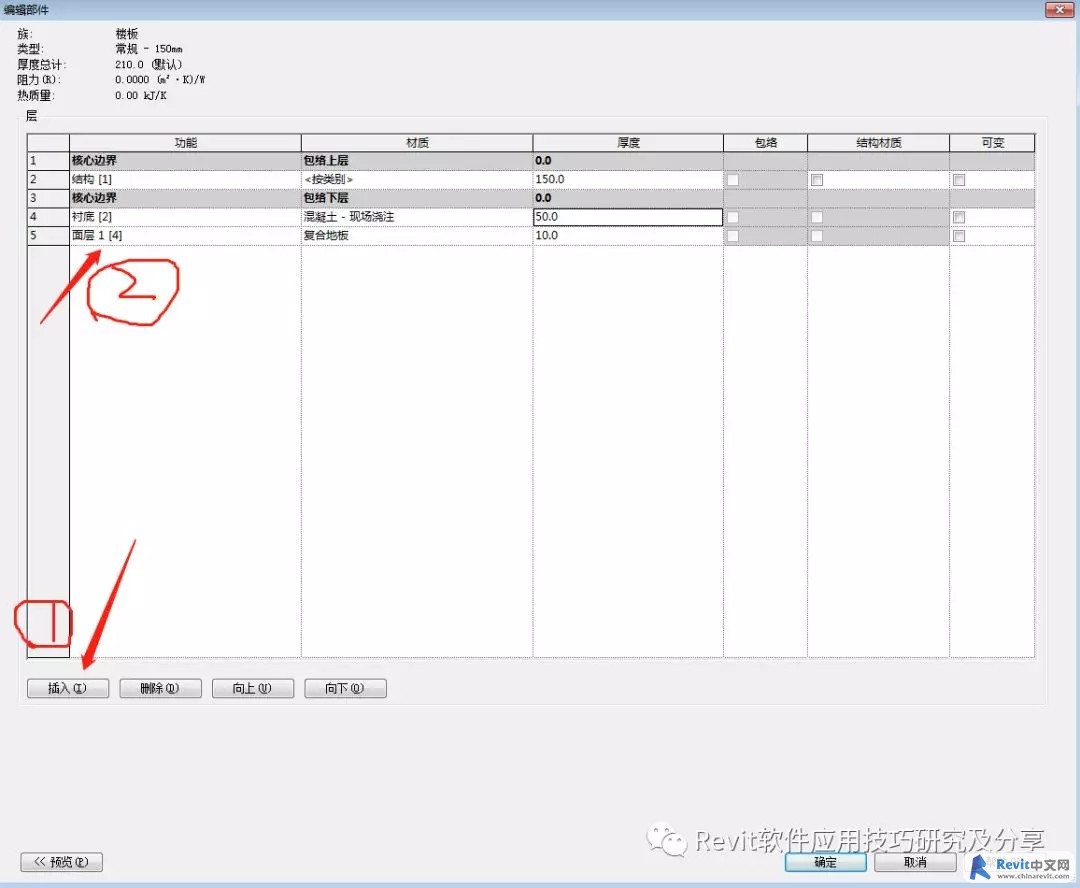

[td=537]3.31、楼板的构造层与墙构造层基本上类似，可以为楼板创建不同的面层，衬底等。

[td=537]3.32、优先级和压型板

[td=537]功能优先级：

[td=537] 楼板的优先级和墙相同：结构>衬底>保温层>面层1>面层2，涂膜层可放到任意位置，一般用于防水层，面漆等0厚度层

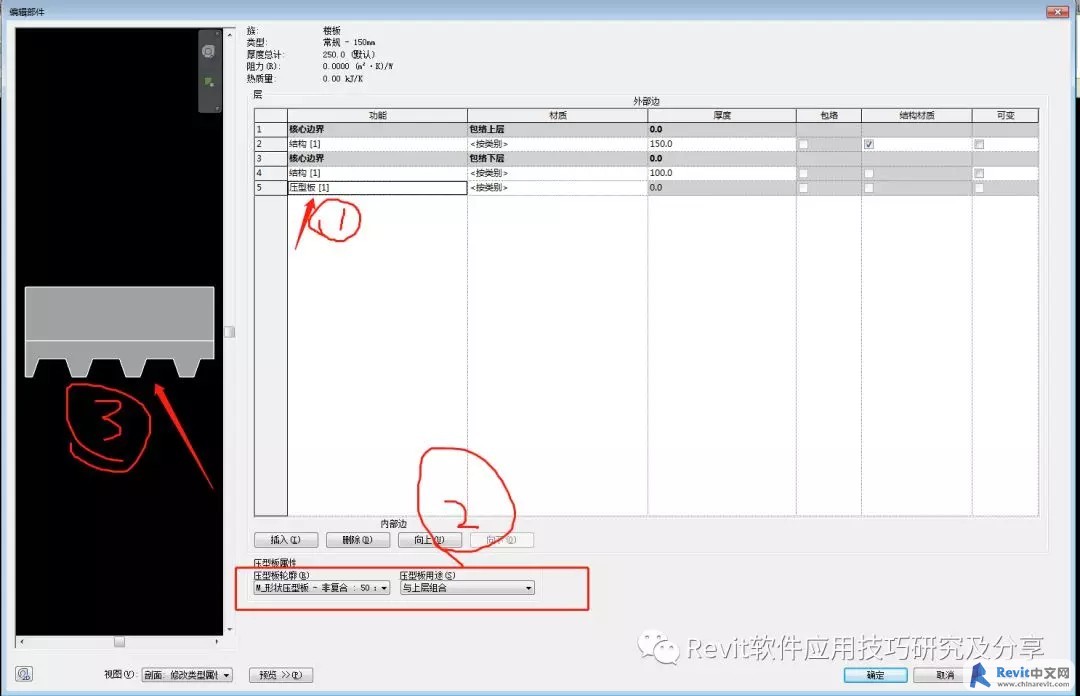

[td=537]压型板：

[td=537] 楼板功能中有一个特殊的压型板，可以用来建模压型板上浇筑混凝土的情况，可在压型板属性中定义压型板轮廓及是否与上层组合。

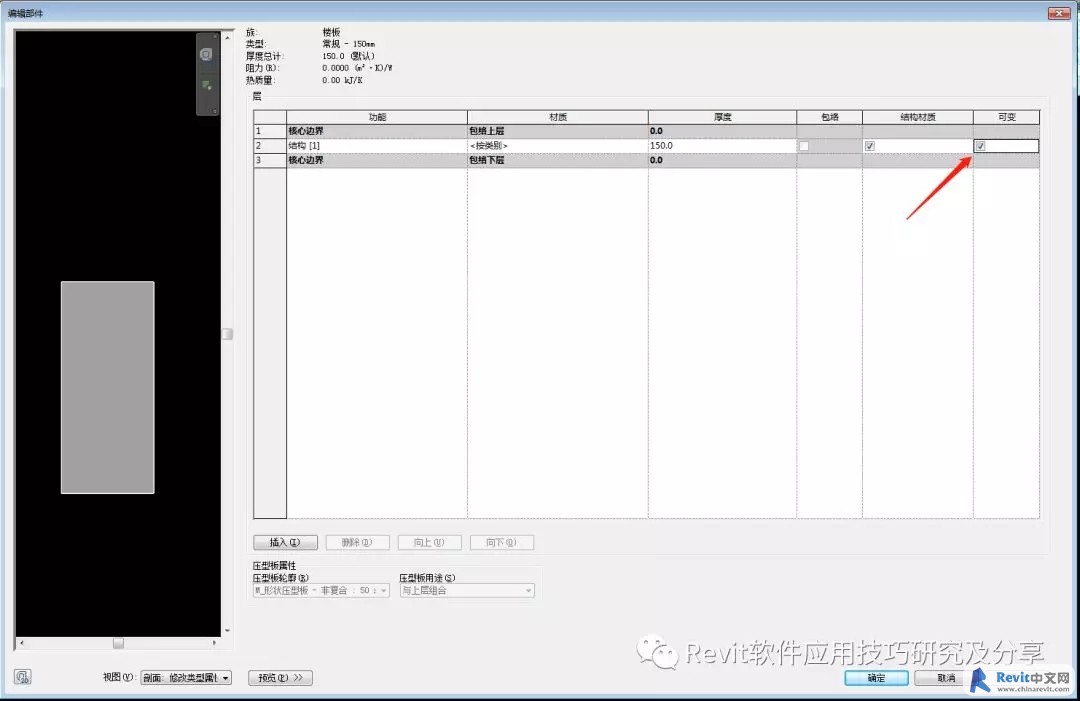

[td=537]3.33、可变：

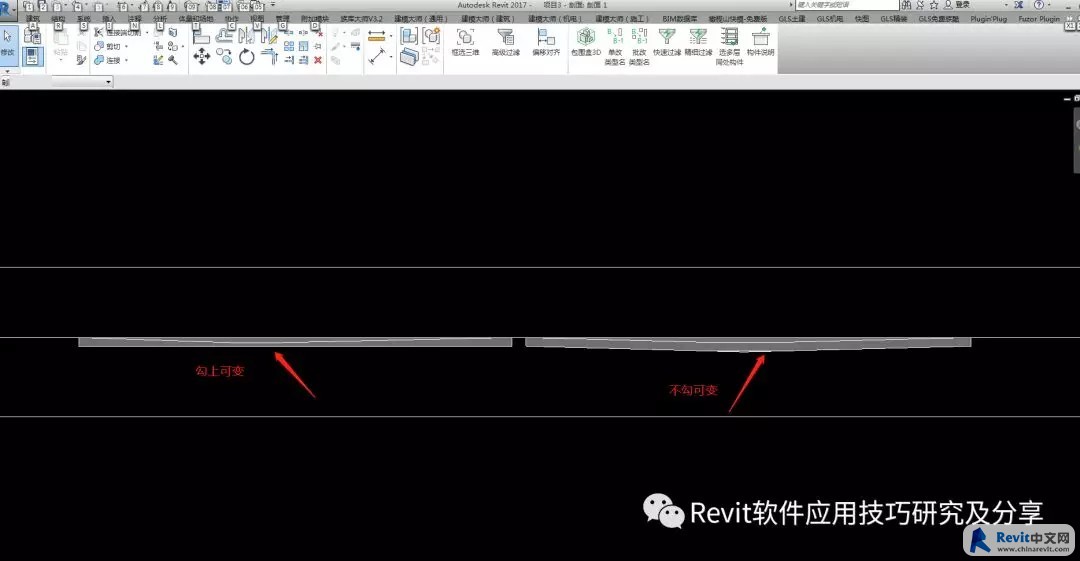

[td=537] 查看对比图，勾上可变与不勾的区别

[td=537] 可见，勾上可变之后，修改楼板子图元，将楼板局部下层，楼板底平面是水平的；而不勾楼板整体会下层。

[td=537]3.4、洞口

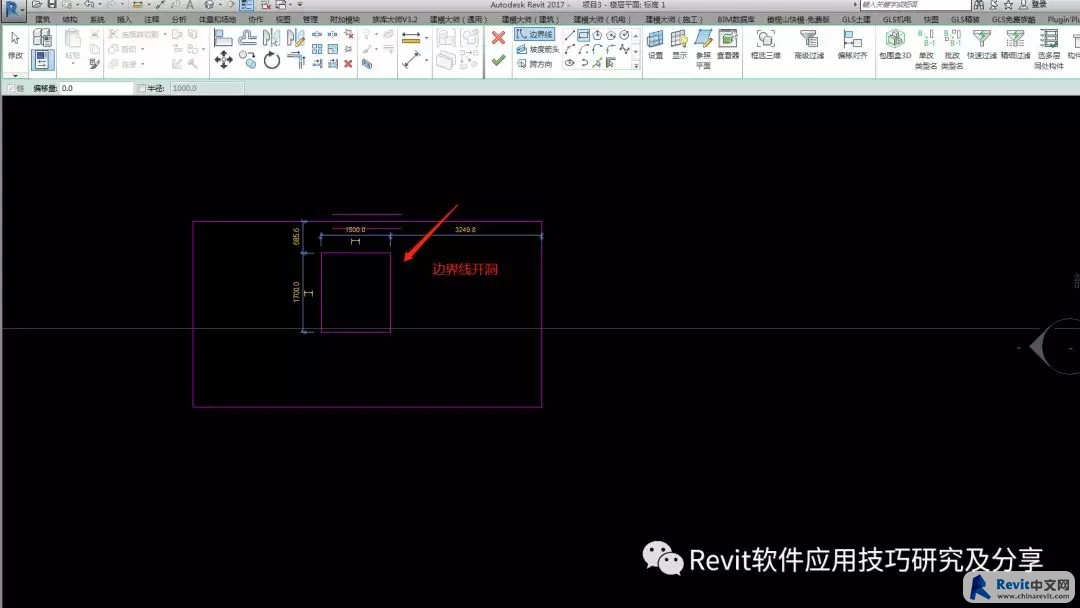

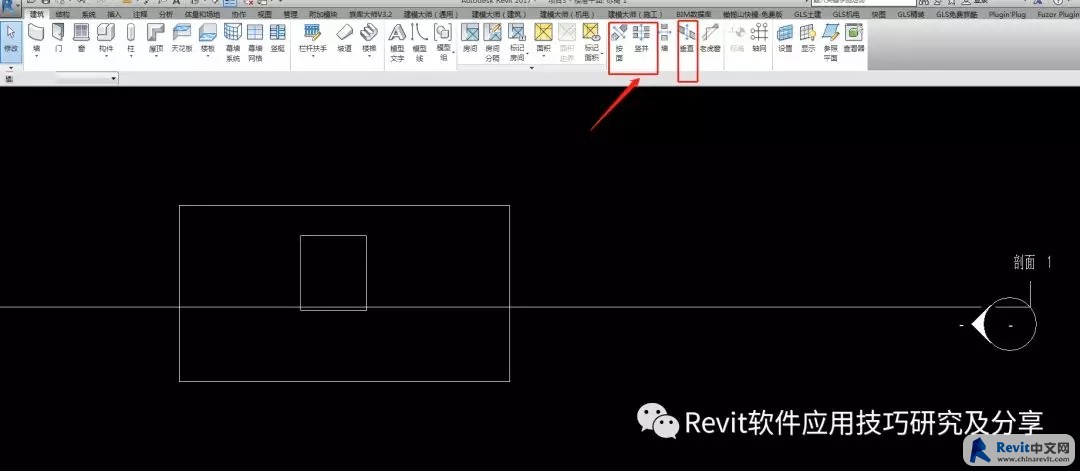

[td=537] 边界洞口：通过修改边界线开洞

[td=537] 按面、竖井、垂直洞口都可以给楼板开洞

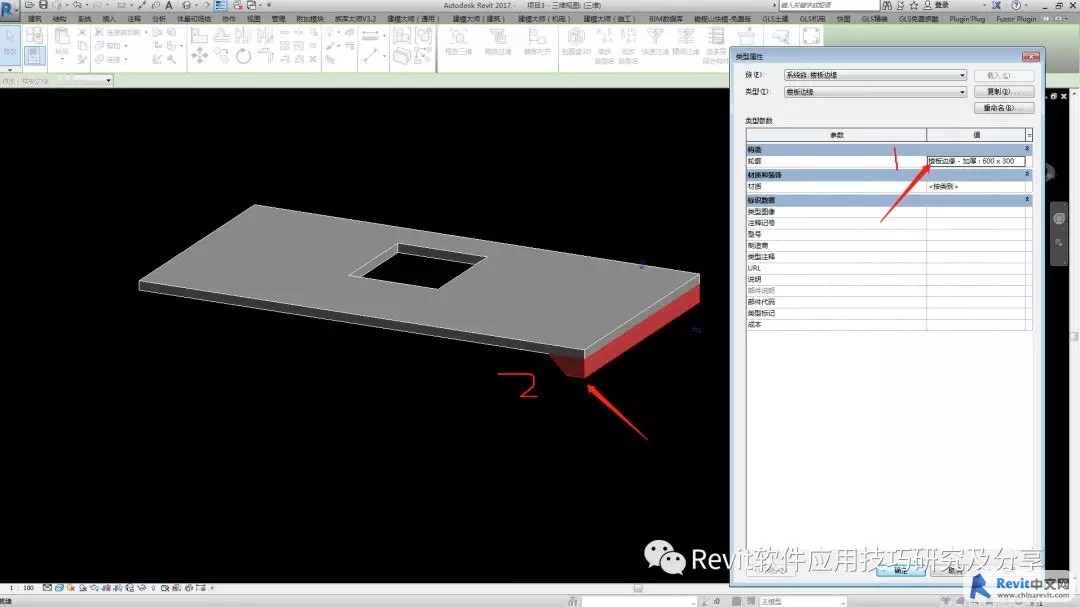

[td=537]3.5楼板边

[td=537] 可以构造楼板边的形状，楼板边轮廓通过轮廓族自定义

（转自：Revit软件应用技巧研究及分享）
