最近坛子里有几位朋友对不规则分割的幕墙提出了一些问题，周末无事，整理了一下思路，写了如下的帖子。权当抛砖引玉，相信有朋友有更好的解决方案，还请回帖赐教，谢谢。
本贴仅仅是讨论一种方法，并不对自己的作品要求有艺术价值，转帖请注明本贴来自chinarevit.com。
看图

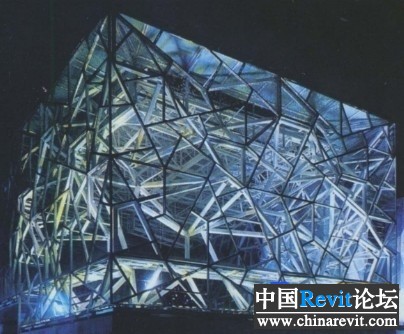

这是oullll提问帖所用的贴图。
我们分析一下可以看出，本建筑形体比较规整，但是外幕墙分割很随意。那么这就是我们接下来需要解决的问题了：在Revit中创建任意分割的幕墙系统
我简单创建了一个，当然了，所有的尺寸和形体没有经过推敲，本贴仅仅是说明一种方法。
看图
操作步骤如下：

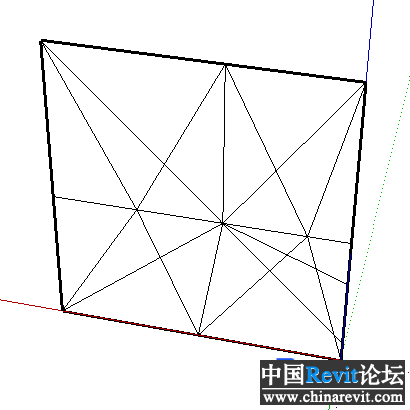

首先在SketchUp中创建需要的体量模型，并对其进行分割
如图：

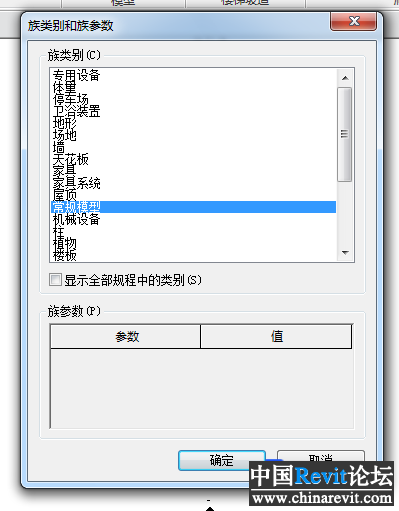

保存——在Revit中在位创建模型，选择常规模型的类型
导入CAD，选择刚才的su模型，单位使用默认，否则会出现问题。完成模型

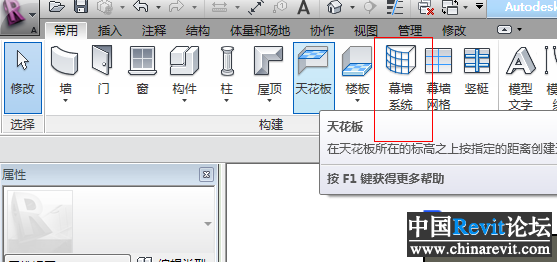

创建幕墙系统，设置其参数，如下图：

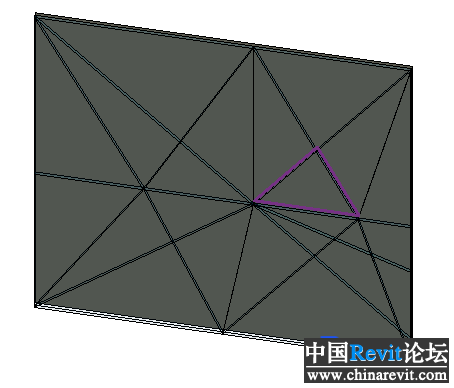

拾取刚才导入的体量创建幕墙

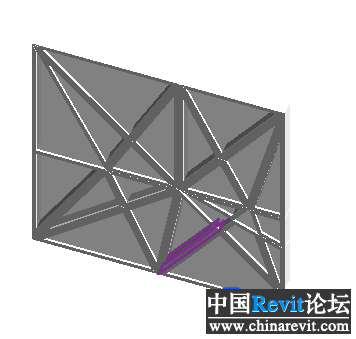

创建竖挺

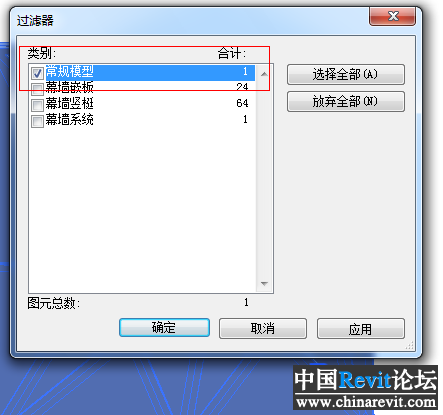

使用过滤器选择到导入的su模型并删除

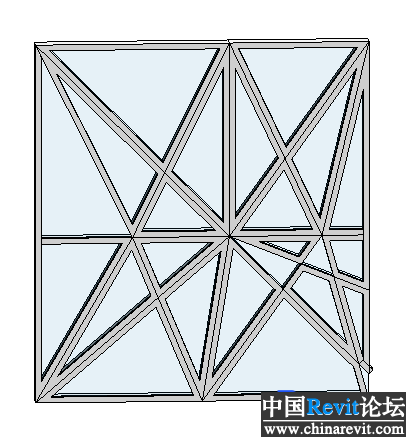

得到最后的效果
希望各位朋友看帖后如有什么更好的提议回帖留言，谢谢。
