随着BIM（建筑信息模型）技术在设计、施工与运维阶段的深度应用，Revit 家族（Family）成为建筑师、结构师、机电工程师以及BIM工程师日常工作中不可或缺的一环。无论是门窗、灯具、家具，还是复杂的构件与工艺节点，能够熟练创建高质量的Revit族，不仅能提升模型的准确性和可制造性，也能极大改善协同效率与工程信息的流通。本文以“零基础到实战”的角度，系统讲解Revit族创建的原理、流程、技巧与实战案例，适合初学者入门与中高级使用者进阶。

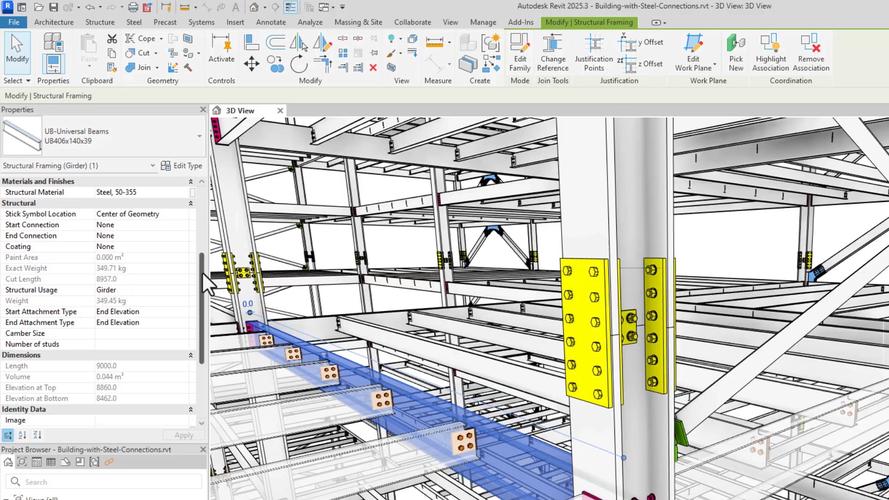

一、什么是Revit族（Family）

- 定义：族是Revit中用来定义可复用构件的文件类型，包含几何形体、参数、可见性设置、材料与行为逻辑。

- 家族类型：系统族（System Family，如墙、地板、屋顶）与可加载族（Loadable Family，如家具、门窗、灯具、设备）、受控族（In-Place Family，用于单一项目的特定构件）以及自适应组件（Adaptive Components）和族模板（.rfa）。

- 应用场景：从标准化构件库建立到协同定制化产品族，族应用于图元建模、构件数量统计、构造节点表达、构造文件导出（如IFC）等。

二、族创建前的思维准备与规划

- 明确用途：是用于施工图表达、数量统计、渲染还是制造下发？不同目的决定族的细节层次（LOD）。

- 分类与命名规范：建立统一的族库命名规则（例如：家族分类_类型_尺寸_材质_版本，如 Window_Casement_W1200x1500_Alu_v1）。

- 参数规划：区分 类型参数（Type Parameter）与 实例参数（Instance Parameter）；决定哪些参数需要共享（Shared Parameter）以便在项目中调度与标注。

- LOD分级：LOD100、LOD200、LOD300、LOD350、LOD400 等，不同阶段应实现不同细节量级。

三、常用族模板与编辑环境

- 启动：Revit → File → New → Family，选择合适模板（Generic Model.rft、Door.rft、Window.rft、Mechanical Equipment.rft等）。

- 工作界面：参考平面（Reference Planes）、参考线（Reference Lines）、基准面（Level/Work Plane）、族浏览器（Family Types）、族参数面板（Family Types dialog）以及创建工具（Extrusion、Blend、Revolve、Sweep、Void Forms）。

- 建模坐标与单位：确保族模板的单位与目标项目一致，避免加载时出现尺寸偏差。

四、族建模核心步骤（以参数化窗为例）

1. 建立参考基准

- 创建中心线与外边界参考平面，命名（Center, Left, Right, Top, Bottom）。

- 使用尺寸标注关键参考面，建立尺寸标注并标注为参数（Width、Height、FrameDepth等）。

2. 草绘几何体

- 在合适工作平面（Front/Left）绘制框架轮廓，使用Extrusion或Sweep生成实体。

- 为窗扇、玻璃、中柱等创建独立几何体，方便单独控制材质与可见性。

3. 关联参数

- 将尺寸标注关联到族参数（实例或类型），在Family Types中定义默认值与参数类型（长度、角度、材料、布尔值、整数等）。

- 参数命名规范：前缀表明参数类别（p_Width、t_FrameDepth、i_HasMullion）有利于管理。

4. 添加构造逻辑与约束

- 使用锁定（Lock）工具固定约束关系，避免意外变形。

- 若需要控制窗扇开合，创建旋转轴线并添加Angle参数控制。

5. 差集与布尔运算

- 使用Void Forms切割不需要的几何，或将多个实体布尔联合/相减，以实现精确几何形态。

6. 可见性与细节级别设置

- 在族中设置不同LOD的几何（Coarse/Middle/Fine），并把不同时期/用途的组件通过Visibility参数控制显示逻辑。

- 对于二维表示（符号），创建专用的平面视图线条并通过视图比例判断是否可见。

7. 材料与外观

- 对各部分指定Material参数，Material设置可以为类型参数或共享参数，方便在项目内统一替换。

- 考虑渲染需求可添加Appearance属性用于更真实展示。

8. 测试与加载

- 使用参数Flexing：在Family Types中尝试各种尺寸值（极限值）来查看族是否保持约束、几何是否出错。

- Load into Project后在真实项目环境中验证相互约束、投影、嵌套是否正常。

五、参数类型详解与使用策略

- 类型参数（Type Parameter）：对族类型全局生效，适用于统一外观与规格（例如标准窗型的玻璃厚度）。

- 实例参数（Instance Parameter）：对单个实例生效，适合位置相关或不规则构件（例如门把手颜色）。

- 共享参数（Shared Parameter）：支持在项目调度/标注中显示，并被多个族与项目共同使用。创建Shared Parameter时最好建立统一的txt共享参数文件并做好版本控制。

- 公式参数（Parameter Formulas）：支持数学运算、条件判断和字符串连接（部分受限）。常见公式：

- FrameWidth = Width - 2 * GlassInset

- GlassArea = Width * Height - (FrameWidth * 2 * Height + ... )（示意）

- If(i_HasMullion, MullionSpacing = Width / MullionCount, MullionSpacing = 0)

- 选择参数（Type: Yes/No、Integer、Length、Material等）：用于控制可见性（Yes/No）或数量（Integer）。

六、嵌套族、受控族与共享族

- 嵌套族（Nested Family）：将标准零件（把手、铰链、滤网）做成独立小族并嵌入主族，便于复用与维护。

- 受控/共享族（Shared Family）：如果需要在项目中将族的一些参数（如产品编号、制造商）列为项目调度项，必须设置为shared。注意共享族可能带来管理复杂度，但增强了数据的可导出性。

- 嵌套时参数映射：通过Type Parameters或Instance Parameters将外层族的参数与嵌套族参数关联（Family Types → 小族参数右侧可选“参数类型”绑定外层参数）。

七、可自适应组件与复杂曲面族

- 适用场景：桥架、表皮、复杂幕墙单元、现场预制构件的几何适配等。

- 工作方式：使用Reference Points、Adaptive Points、Adaptive Component 家族模板，族会随项目中点的放置而变形。

- 建模技巧：先在项目中放置若干点并测试变形，再回族中定义约束，常与参数公式结合。

八、族性能优化与常见问题

1. 性能优化建议

- 减少不必要的细分面与高多边形网格，复杂曲面可使用参考对象替代全几何表达于某些视图。

- 使用Visibility参数控制不同细节层级，减少视图加载压力。

- 精简嵌套层级：避免过度嵌套造成加载时间增加。

- 将常量转为类型参数，减少实例参数数量，降低数据库尺寸。

2. 常见问题与解决

- 尺寸不随参数变化：检查尺寸是否锁定（Lock）且已关联到正确参数。

- 几何错位/崩溃：可能约束冲突或极端值导致。使用“Flex”步骤寻找临界点并修正。

- 加载到项目后丢失材质或可见性：确认材质为共享材料或项目中存在对应材质；检查族中的Visibility设置是否按视图比例控制。

- 族不能被调度：需要使用Shared Parameter或将参数设置为Project Parameter，并确认参数类别正确。

九、标注、标记与数量统计

- 创建标签（Tags）：标签依赖于可用参数（通常为共享参数）来显示产品编号、尺寸、制造商等信息。

- 调度（Schedules）：通过Type/Instance参数进行数量、面积、材料清单输出。注意参数的类型（文字、整数、长度）会影响调度格式及汇总方式。

- 报表输出：调度支持CSV、Excel等数据导出，配合Shared Parameters实现与产品信息管理系统对接。

十、实战案例（两个较完整的练习）

1. 实战一：可调节百叶窗窗帘族

- 目标：创建带开合角度与叶片间距可调的百叶窗，支持不同宽高与材质。

- 步骤要点：建立叶片为重复阵列（Array或多实体复制），用参数控制叶片数量与角度；用Bool控制是否显示侧轨；用Material参数设定表面；测试角度极限并确保无穿插。

- 进阶：添加可切换为手动/电动控制的扇叶角度动画（在族中通过参数组合实现动效预览）。

2. 实战二：模块化机电设备族（带安装孔与配管接口）

- 目标：创建带安装孔位、进出管接口（参数化位置与直径）、基础尺寸自动调整的机电设备族。

- 步骤要点：使用Reference Planes定义安装孔位置，孔位尺寸用参数控制并映射到类型；用Void切割孔洞；创建连接器（Connector）以便系统连接；用Shared Parameters记录制造商与型号以便调度。

- 进阶：添加与机电系统的接口配置（如连接器类型、电气/流体属性）以用于协同设计与机电碰撞检测。

十一、版本与新特性（对2025版的通用建议）

- 虽然Revit每个版本在细节上更新（性能、参数系统、云协作功能、图形引擎），但族建模的基本理念不变。建议持续关注官方发行说明与社区插件（如Dynamo、pyRevit、Family Editor扩展）以提高效率。

- 推荐工具链：Dynamo用于批量生成参数化几何与批量修改族参数；pyRevit用于自定义自动化脚本；BIM 360或Revit Cloud Worksharing用于云端协同。

十二、工作流与团队协同建议

- 建立族库与模板库：统一模板（含项目参数、材质命名规范、图层/类别配置）能显著减少加载与维护成本。

- 参数字典：维护一份共享参数字典并在团队内推行，防止同义参数重复产生。

- 版本控制：将族文件放入版本管理（如BIM协同平台或代码仓库）并记录变更日志、更新说明与兼容性测试结果。

- 质量检查：定期进行族的QA流程（几何完整性、参数命名、共享参数映射、LOD检查、性能测试），将问题早期捕捉。

十三、学习路线与练习计划（零基础到实战）

- 初级（1-2周）：熟悉界面、族模板，完成5个简单可加载族（家具、散热器、简单灯具）；掌握基本参数与尺寸标注。

- 中级（2-4周）：学习嵌套族、共享参数、Family Types管理；完成门窗、柜体、配电箱等实用族；掌握加载到项目后的调试。

- 高级（1-3月）：深入自适应组件、复杂曲面族、Dynamo与脚本化批量操作；最终输出至少2套可直接产出的族库（含调度与标注模板）。

- 持续：阅读厂商族标准、参与社区分享（如Revit论坛、BIM论坛），学习案例与问题处理。

结语

掌握Revit族既是技术活也是工程实践的艺术。良好的族不仅要在外观上精确，更应在参数设计、协同使用、性能优化和可维护性上经得起团队与项目的考验。本文从基础到实战、从参数逻辑到协同管理均给出系统性的思路与具体操作建议。建议读者结合实际项目持续练习：从简单族开始、在项目中不断迭代，逐步积累一套符合团队需求的族库与标准。祝你在构建高质量BIM族的道路上进步迅速，构建出既高效又符合工程需求的族资源。
