随着BIM（建筑信息模型）在工程设计、施工与运维阶段的广泛应用，Revit 已成为建筑、结构、机电设计师以及BIM工程师的必备软件之一。“入门到精通”不仅意味着掌握界面操作与基本建模，还包含构件族制作、参数化设计、协同工作、数量提取、碰撞检测以及与其他软件（如Navisworks、IFC、Civil/3D、Rhino/Grasshopper）的联合应用。本文以零基础学习者为对象，系统、详尽地介绍从环境准备、基础操作、进阶技巧到实战案例的完整流程与要点，帮助读者建立完整的Revit知识体系并快速上手项目实践。

一、环境准备与安装建议

- 系统要求：Revit对CPU（多核优先）、内存（16GB为入门、32GB+推荐给大型项目）、显卡（支持OpenGL/DirectX，具备较好显存）有一定要求。工作站最好使用专业显卡（如NVIDIA Quadro或同级别）以保障稳定性。

- 许可证：个人学习可使用教育版或试用版；企业使用需购买商业许可证或采用A360/云许可方式。

- 模板与标准：准备或借鉴公司模板（.rte），包括图层/视图模板、族库、族命名规范、项目参数模板、图纸框样式等，能显著提高工作效率并保证交付质量。

- 备份与版本控制：启用自动保存、设置合理的备份路径；大型团队建议配合BIM 360、Revit Server或第三方版本控制工具。

二、界面与关键概念

- 项目浏览器（Project Browser）：集中管理视图、族、图纸、明细表等，是日常操作的核心。

- 属性面板（Properties）：控制视图或选中对象的属性。注意区分“类型属性（Type Properties）”与“实例属性（Instance Properties）”。

- 构件类型：墙、门、窗、楼板、屋面、楼梯、柱、梁等。Revit采用面向对象的构件（Family）体系。

- 层级（Levels）与轴网（Grids）：构成三维模型的骨架，先建立Level和Grid是建模的首要步骤。

- 族（Family）：可分为系统族(System Families)、族文件（.rfa）和内置族(In-place Families)。推荐优先使用外部族文件并尽量避免过多In-place族以便复用与管理。

- 参数（Parameters）：包括类型参数、实例参数、共享参数（用于多个族或与明细表关联）。理解参数作用是实现参数化设计与自动统计的关键。

三、项目建立与模板规划

- 建立新项目：选择合适的模板（建筑/结构/机电）。若公司有统一模板，优先调用。

- 单位与精度：在“管理-项目单位”中设置尺寸、面积、体积、角度及小数精度，避免后期数量汇总误差。

- 视图模板与图层管理（其实是视图属性管理）：建立视图模板（View Templates）以统一平面、剖面、立面、详图的显示标准，便于跨项目保持一致。

- 命名规范：制定元素、构件族、类型、视图、图纸命名规范。例如：墙类型：W-外墙-200-保温-CT。

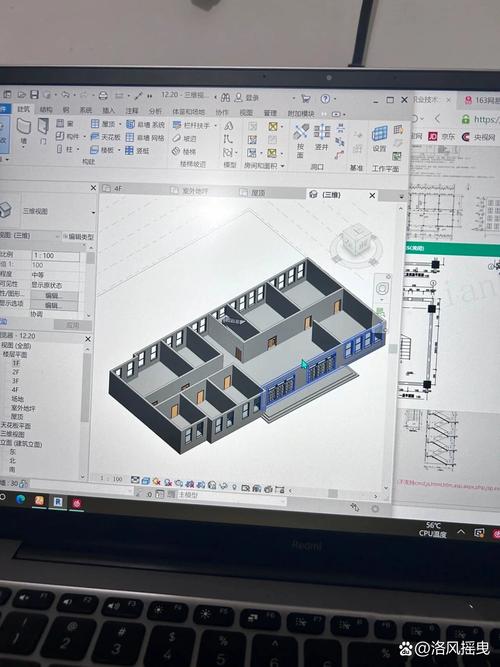

四、基础建模流程（以一座小型多层住宅为例）

1. 建立Levels与Grids

- 在立面或剖面视图中创建Level，设置标高与楼层高度。输入楼板厚度与楼梯间净高要求，预留结构层。

- 在平面视图中添加Grid轴线，命名为A、B、1、2等。

2. 绘制外墙与内墙

- 选择墙工具，设置墙类型（如外墙：多层组合墙，包含面材、结构、保温、内饰）。

- 使用“对齐（Align）”或“偏移（Offset）”确保墙线按轴网或基准对齐。

3. 楼板、屋面与开洞

- 在相应楼层视图中绘制楼板轮廓，指定构造层顺序。注意设置承重/非承重类型。

- 屋面可通过“屋面（Roof by Footprint）”或“屋面按形体（Roof by Extrusion）”绘制。

- 使用“开洞（Opening）”或直接在楼板/屋面编辑轮廓中挖除孔洞以满足楼梯、设备穿屋面需求。

4. 门窗与构件

- 从族库加载标准门窗，或使用自定义族（.rfa）。放置时注意选择正确类型并调整门窗净空/厚度参数。

- 添加栏杆、楼梯（可用“楼梯自动（Stair by Component）”或“楼梯按草图绘制（Stair by Sketch）”）。

5. 结构与机电的基础布置

- 结构师可在结构模板中绘制梁、柱、基础。使用“复制监控（Copy/Monitor）”功能与建筑模型保持坐标一致。

- MEP可用系统族管道、风管连接端点进行预配，并标注插入点、保温等。

五、族（Family）制作与参数化设计

- 族类型：系统族不可保存为.rfa；门窗、家具等为载入族(.rfa)；在场族(In-place Family)用于特殊不可重用构件。

- 族编辑器（Family Editor）：包含参考平面、尺寸标注、参数。创建族时：

1. 先建立合理的参考平面并加标签；

2. 使用尺寸约束并将尺寸关联到参数（类型/实例）；

3. 使用材料参数以实现表面可替换；

4. 测试族在项目中加载后的行为（是否可伸缩、是否能正确统计）。

- 共享参数：用于跨族或跨项目的统一统计字段（如设备编号、安装高度、制造商信息），便于输出到明细表和BIM协同。

六、文档、注释与出图

- 房间与区域：使用Room/Area工具定义使用功能区，自动生成面积/使用性质等数据。

- 标注与明细表：使用尺寸标注、文字、符号，并建立明细表（Schedules）提取数量、面积、体积和族参数。

- 视图管理：使用剖面、详图、三维视图与立面建立完整的出图体系；通过View Template保证视图风格一致。

- 图纸布局：创建Sheet并拖入相应视图；设置统一图框与比例标注。

七、协同工作与BIM管理

- 工作共享（Worksharing）：建立中央模型（Central File），各成员保存本地副本（Local File）进行同步（Save to Central / Synchronize）。良好的工作习惯包括固定提交时间、注释变更、定期压缩模型。

- Workset（工作集）：将大型模型按建筑、结构、MEP或按楼层分工作集，便于加载和权限控制。

- 链接与复制监控：对外部Revit链接、CAD文件、点云等使用“链接”而非直接导入，以保证文件可更新；使用“Copy/Monitor”监控轴网、楼层与结构元素的变动。

- 碰撞检测：导出到Navisworks进行碰撞检测，或使用Revit内的干涉检查插件。碰撞报告由BIM协调员分派给相关专业处理。

八、可视化、渲染与输出

- 材质与光照：在材质编辑器中设置贴图、法线、反射等；使用光源（太阳、点光源、射灯）调整场景。

- 渲染：使用Revit内置渲染或V-Ray、Enscape等第三方渲染器快速出图与实时漫游。

- 输出格式：图纸输出为PDF/DWG；模型可导出IFC（用于协同）或GBXML（用于能耗分析）。

- 动画与漫游：使用相机视图创建漫游动画，便于设计提案展示。

九、进阶技巧与自动化（包含Dynamo）

- 约束与公式：在类型参数中使用数学公式实现尺寸间的联动，例如楼梯踏步数与踏步高自动计算。

- 自适应族（Adaptive Components）：用于复杂曲面或不规则节点构造（如幕墙节点、异形楼梯）。结合点控制，能生成批量规则/不规则的构件。

- Dynamo：Revit的可视化编程工具，用于批量操作、参数化布置、与Excel的交互、几何生成等。示例脚本：从Excel读取门窗编号并按房间坐标批量放置窗台高度。

示例思路：

1. Excel中准备门窗类型、坐标或房间号；

2. Dynamo读取Excel表，通过“Select Model Element”或“FamilyInstance.ByPoint” API将相应族按位置放置并赋参；

3. 最后输出日志或更新项目参数。

- 性能优化：减少不必要的细节（高面数族），使用过滤视图隐藏复杂元素，合理分配工作集，定期清理未使用族与视图。

十、典型实战案例（多层住宅项目，从0到交付的工作流程）

案例目标：完成一座6层多户住宅（含地下车库），进行建筑模型建立、结构配合、简单机电预配、出图、数量统计和IFC导出。

步骤详解：

1. 项目准备

- 导入或建立坐标基准（项目北向、地理位置同步）；

- 建立Levels（地下-1、首层~6层、屋面）与Grid轴，标注轴线编号；

- 导入或建立公司模板，设置单位、视图模板与明细表模板。

2. 建筑主体建模

- 外墙：绘制承重外墙，设置保温层、面砖、饰面层的厚度与材料参数；

- 内隔墙：按户型绘制轻质隔墙；

- 楼板：设置结构楼板与饰面层；插入楼梯井与电梯井；

- 屋面与排水：绘制屋面坡度并设置天沟与排水点。

3. 门窗与幕墙

- 加载门窗族，按标高布置门窗；对南立面采用阳台栏杆与百叶窗族；

- 如有大开口采用幕墙系统，定义幕墙网格尺寸并加载面板类型。

4. 结构配合

- 结构师在结构模型中创建柱、梁、基础；使用“链接Revit”将结构模型链接到建筑模型；

- 使用“Copy/Monitor”监控轴网/楼层变化，进行梁柱的协调。

5. MEP基础布置

- 确定竖井位置、电梯机房与设备间；

- 布置主通风干线与电气竖管，标注穿墙孔位与吊顶净高预留；

- 将主要设备以族形式放入模型，设置明细表参数（设备型号、台数）。

6. 细部深化与节点设计

- 对阳台、下沉庭院、屋面节点和阳光房等处进行节点详图制作；

- 使用族编辑器定制常用节点族并加载（如窗台、栏杆连接件）。

7. 出图与数量统计

- 建立各楼层平面、剖面、立面视图，应用视图模板；

- 生成房间及面积表、墙体面板表、门窗表、楼梯表、材料表；

- 在图纸上标注尺寸、文字说明、节点详图，并生成最终PDF出图。

8. 协调与审查

- 导出IFC并上传到BIM协同平台与各专业共享；

- 进行一次碰撞检测（Navisworks）并形成问题单，由相关专业进行整改；

- 完成图纸修订与最终核审。

9. 交付与归档

- 输出所有图纸PDF、模型IFC、族库、明细表Excel；

- 项目归档包括：中央文件、族变更记录、竣工模型（as-built）与运维交付模型（包含资产信息）。

十一、常见问题与优化建议

- 模型越来越大、操作卡顿：拆分工作集、使用链接而非导入，减少细节（低多边形族），关闭实时阴影预览。

- 明细表数据不正确：检查共享参数与族参数是否正确绑定，注意单位转换与精度设置。

- 多人协同冲突频繁：规范提交频率与注释格式，设立信息交付节点，定期清理本地文件并压缩中央文件。

- 尺寸偏差或构造层不一致：在模板中统一墙体与楼板的层次定义，严格控制族类型属性。

十二、学习路线与资源推荐

- 基础阶段（0~1个月）：熟悉界面、常用构件建模、视图管理、简单出图。按项目模板练手小型楼层模型。

- 进阶阶段（1~3个月）：学习族编辑器、参数化、明细表、工作共享与项目模板建立。

- 专家阶段（3个月以上）：掌握Dynamo脚本、复杂幕墙与自适应族、BIM数据管理、与其他软件（Navisworks、Rhino/Grasshopper、IFC）的集成。

- 学习资源：Autodesk官方帮助文档、Autodesk University课程、国内外BIM社区与论坛、系统性教材与培训班。实践中积累最有效，建议跟着真实项目一步步复盘。

总结

从零基础到精通Revit需要系统学习软件操作、理解BIM思维、掌握参数化与协同机制，并在实践中不断优化工作流与族标准。本文以完整的知识架构与一套可操作的实战流程，帮助读者搭建学习路径并在项目中快速落地。建议读者在学习过程中注重“先标准化，再深化”的原则：先建立合理的模板与命名规范、再进行细化族开发与自动化脚本，这样才能在团队协作与项目交付中保持高效与稳定。祝你在Revit的BIM之路上越走越远，早日成为项目中不可或缺的BIM骨干。
